小型手动夹持工装迷你虎钳结构设计

在精密小件加工、手工修配、实验室试样装夹这类场景里，大型机用虎钳往往存在行程冗余、装夹力度过大易损伤薄壁工件、占用操作台空间过多的问题，这款迷你虎钳正是针对这类小尺寸工件的夹持需求开发的手动夹紧工装。从实际使用场景来看，它既可以固定在小型台钻的工作台面上完成薄铝片、塑料样件的钻孔定位，也能放在钳工操作台边缘，供操作人员完成小零件的锉修、引脚弯折、粘接定位等工序，甚至在电子维修工位上，也能用来夹持小型电路板、精密接插件完成焊接作业，适配的工件尺寸跨度从几毫米的销钉类零件到几十毫米的小型结构件都能覆盖。

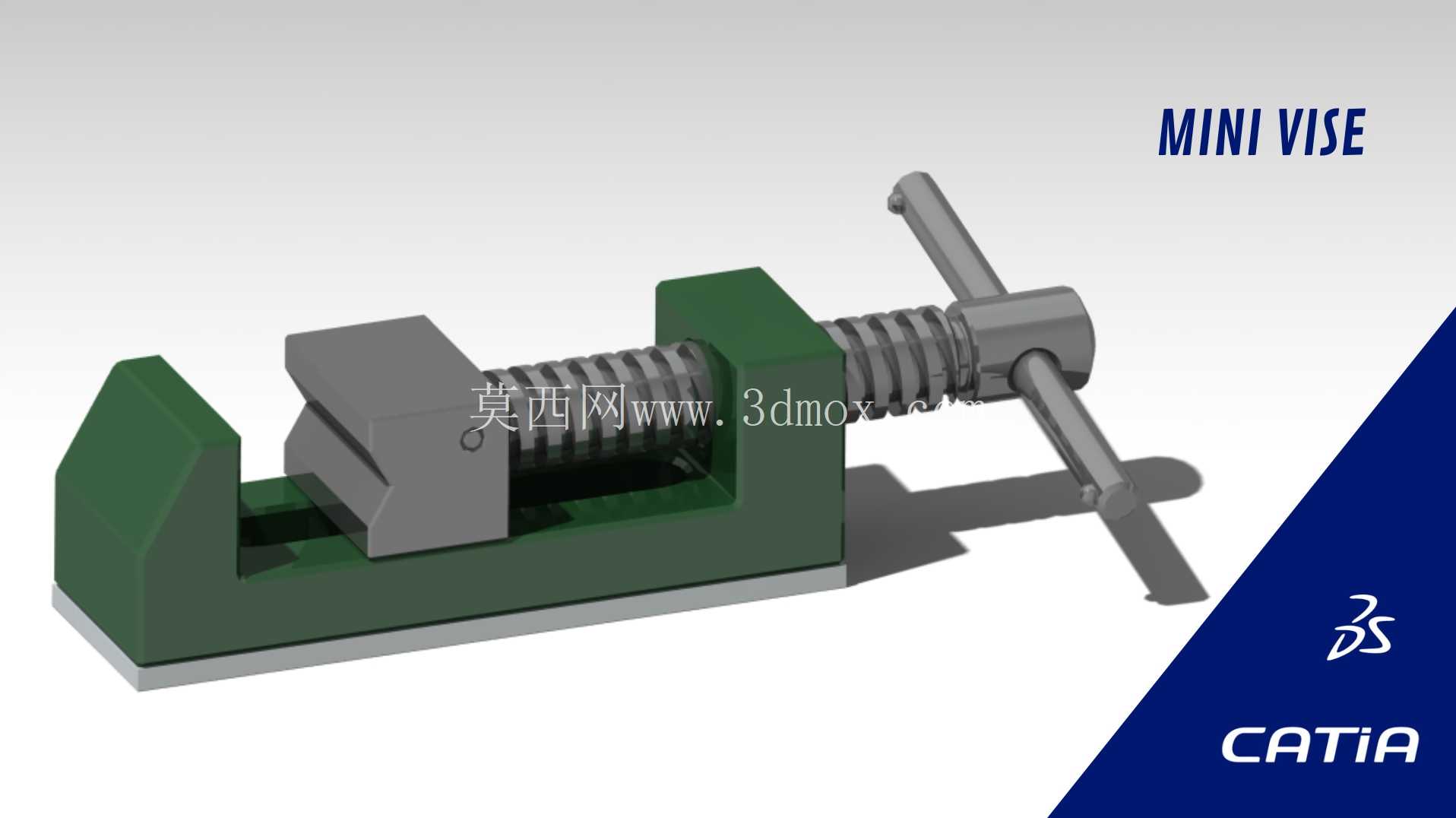

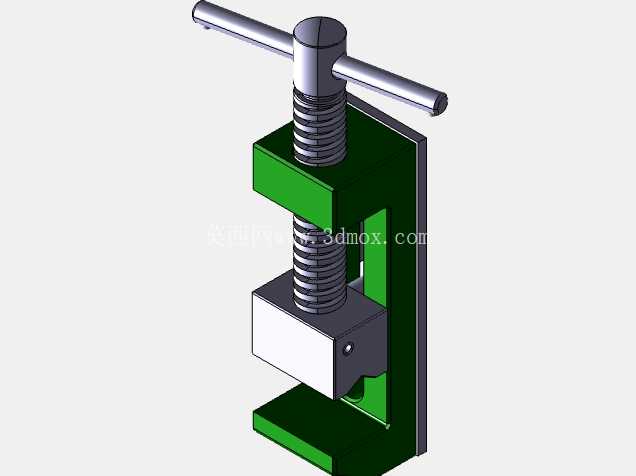

从功能特性上看，这款虎钳采用丝杠副作为核心传动结构，转动端部的十字手柄即可带动活动钳身沿固定钳身的导轨做直线往复运动，实现钳口的开合与夹紧动作。丝杠与活动钳身的连接采用间隙配合的铰接结构，保证转动手柄时不会出现卡滞，同时钳身导轨采用燕尾槽式的导向结构，相比平导轨拥有更好的导向精度，活动钳身在全程行程内都不会出现偏摆，夹紧工件时两个钳口的平行度可以控制在很小的公差范围内，避免装夹时工件出现翘起、歪斜的问题。钳口部位没有设计额外的齿纹，而是采用平整的金属接触面，这样的设计一方面可以避免硬质齿纹压伤软质工件的表面，另一方面也可以通过加装铜皮、橡胶垫等辅助垫片，适配不同材质工件的装夹需求，防止装夹变形。

设计过程中，首先确定的是钳身的整体刚度边界，固定钳身作为整个工装的承载基础，采用整体式的槽型结构，壁厚根据最大夹紧力做了对应加强，保证在最大夹紧行程下，钳身不会出现向外张开的弹性变形，避免夹紧力损失。丝杠的直径选择结合了手动操作的力矩特性，既不会因为丝杠过细导致夹紧时出现螺纹变形，也不会因为丝杠过粗造成操作力矩过大，操作人员用单手即可完成可靠夹紧，不需要借助加力杆。十字手柄的长度经过优化，端部做了圆角处理，转动时不会硌手，同时手柄与丝杠头部采用通孔穿接的结构，装配简单，出现磨损后也可以快速更换。

从安装边界来看，这款迷你虎钳的底座采用平整的矩形结构，底部预留了两个安装沉孔，可以通过螺栓直接固定在操作台或者专用工装板上，也可以搭配平口钳用的压紧块，临时固定在大型机床的工作台上，不需要复杂的安装调试。整体外形尺寸控制得非常紧凑，放在操作台上不会占用过多的操作空间，闲置时也可以收纳在工具柜的抽屉里，不会像大型虎钳一样需要长期占用固定工位。活动钳身的最大开合行程可以满足常规小型工件的装夹需求，钳口的高度设计兼顾了不同厚度工件的装夹，即使是厚度较小的薄片类零件，也能保证足够的夹持接触面积，防止装夹时工件弹出。

在装配约束的设计上，所有活动部件之间都预留了合理的配合间隙，丝杠与固定钳身的支撑部位采用轴套配合，减少转动时的磨损，长期使用后也可以通过更换轴套恢复配合精度，不需要整体更换钳身。固定钳身与活动钳身的导轨接触面经过平面度处理，滑动过程顺滑无卡顿，夹紧力可以通过手柄的转动力矩灵活控制，针对脆性材质工件可以适当减小夹紧力，针对需要大切削力的加工场景则可以适当加大力矩，获得足够的夹持摩擦力，避免加工过程中工件移位。整体结构没有复杂的异形零件，所有零部件都可以采用常规的铣削、车削工艺加工完成，加工门槛低，后期维护更换配件也十分方便，非常适合小型加工场景、个人DIY工位、教学实训场景使用。
