三位带开关欧标电源延长线插排建模作品

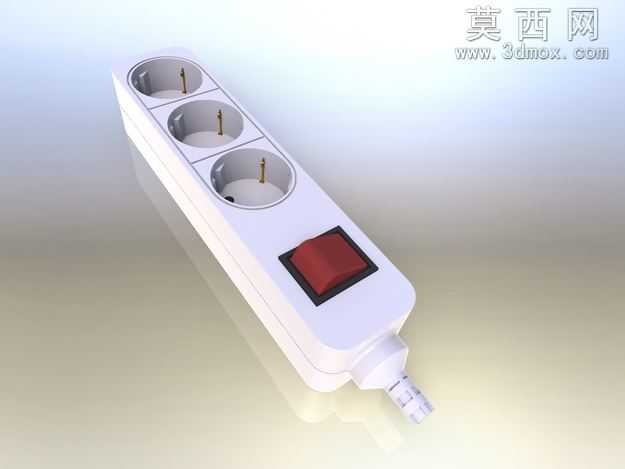

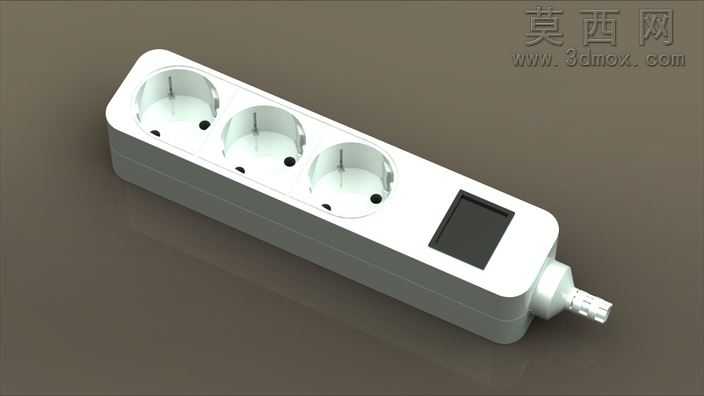

本作品为三位带独立开关的欧标电源延长线插排三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先从产品的整体外观轮廓入手，先绘制插排主体的拉伸草图，基于实际家用插排的长宽比例确定基础壳体尺寸，对壳体的边角做统一的圆角过渡处理，还原民用电器产品的圆润安全外观特征。在插孔结构建模阶段，严格参照欧标两孔插座的尺寸规范，依次完成接地触点、零火线插套的结构绘制，三个插孔沿插排长度方向等距排布，保证相邻插孔的间距满足常规插头使用不干涉的要求，插孔区域做下沉式的凹槽设计，还原真实插排的插孔防护结构。开关模块建模时，先绘制开关按键的方形轮廓，按键表面做微凸的弧面处理，按键与壳体的装配间隙控制在合理范围内，还原实体按键的装配公差效果，开关底座嵌入壳体前端的预留槽位，保证结构装配逻辑符合实际生产的卡扣装配方式。出线端的建模重点还原电源线护套的锥形过渡结构，护套与插排壳体衔接处做平滑过渡，末端的电源线出线口做圆角收边，模拟橡胶护套的柔韧质感。材质渲染阶段，插排主体壳体赋予哑光白色PC塑料材质，调整材质的粗糙度参数模拟普通电器外壳的磨砂质感，避免过度反光造成的失真效果；开关按键赋予亮面红色阻燃PC材质，适当提高材质的反光度，突出按键与主体壳体的视觉区分度；内部金属插套部分赋予黄铜金属材质，调整金属的反射参数还原铜件的哑光金属质感；电源线部分赋予白色PVC橡胶材质，模拟线材的半哑光柔韧质感。场景布光采用柔和的三点布光方案，主光源从斜上方45度角投射，打出产品的主体明暗关系，辅助光源从另一侧补光弱化阴影的死黑区域，背光源勾勒产品的轮廓边缘，让产品与浅渐变背景自然分离，最终渲染效果清晰呈现插排的整体造型、结构细节与材质特征，完整还原民用电源延长线插排的真实外观与结构逻辑，建模过程中所有结构均遵循实际产品的生产装配逻辑，未出现违背工业设计常识的结构错误，各部件的比例尺寸均参照实物等比例缩放，可用于产品外观展示、结构参考等相关场景。
