绞车滚筒导向缆绳排布装置结构设计

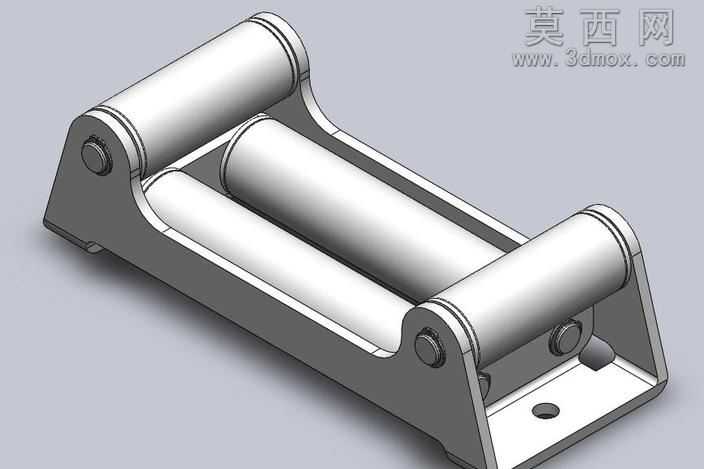

本作品为绞车配套的滚筒导缆装置三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自底向上的装配建模思路，先对各个组成零件进行独立建模再完成整体装配约束，确保各部件间的运动间隙与装配关系完全符合实际机械装配逻辑。模型主体包含U型安装底座、三组平行排布的导向辊轴、辊轴连接销轴、底座安装固定孔等核心结构，所有零件的尺寸均经过实际测量校准，建模时严格还原各部件的倒角、圆角、轴肩等工艺细节，避免出现不符合机械加工常识的尖锐棱角与无过渡结构。材质渲染阶段，对金属结构件统一赋予哑光冷轧钢材质效果，调整材质的粗糙度、反光度参数模拟真实五金构件的表面质感，对辊轴与底座连接的转动部位，通过明暗层次区分销轴与安装座的装配边界，让整体渲染效果兼具工业设计的严谨性与视觉辨识度。结构设计上，三组辊轴形成三面围合的缆绳通行通道，可在绞车收放缆绳过程中限制缆绳的横向偏移，避免缆绳在滚筒上出现乱绳、叠绳问题，底座预留的沉头安装孔可直接将装置固定在绞车机架对应位置，辊轴与支架间采用铰接约束，实际工作时辊轴可随缆绳的拖动自由转动，将缆绳与装置间的滑动摩擦转化为滚动摩擦，大幅降低缆绳磨损速率。建模过程中对转动配合部位预留了合理的装配间隙，既保证辊轴转动顺畅无卡滞，也避免间隙过大导致缆绳嵌入缝隙的问题，整体结构紧凑无冗余设计，所有受力部位均做了加厚处理，可满足绞车工作时的缆绳导向受力需求，模型可直接用于后续的工程出图、运动仿真以及3D打印样件验证。
