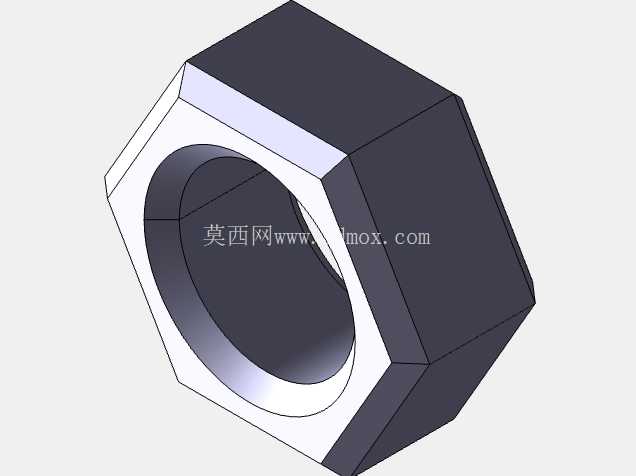

符合ISO4032标准的M10六角螺母结构设计

在各类机械装配场景中，六角螺母是应用最广泛的可拆卸紧固连接件之一，从普通民用设备的框架组装到重型工业装备的传动系统连接，都能看到这类标准件的身影。本次设计的六角螺母严格遵循ISO 4032尺寸规范，以常用的M10规格为建模基准，适配公称直径10毫米的公制外螺纹紧固件，可与对应强度等级的螺栓、螺柱配合，实现两个或多个带通孔零部件的压紧固定。

从实际应用场景来看，这类标准六角螺母覆盖的工况极广：普通钣金机架装配时，搭配M10螺栓实现型材与板材的锁紧，可承受中等强度的静载荷与小幅振动；传动设备的轴承端盖固定场景中，均匀分布的多组M10六角螺母能提供稳定的轴向压紧力，避免端盖在设备运行过程中出现位移导致密封失效；在管路连接系统中，配合法兰螺栓使用时，六角螺母的六方外形适配普通开口扳手、套筒、梅花扳手等多种通用工具，现场安装与后期维护的操作门槛极低，无需定制专用工装即可完成拆装作业。

设计过程中首先明确了各尺寸的边界约束：螺纹公称直径匹配M10规格，内螺纹小径、中径严格遵循公制粗牙螺纹的公差要求，保证与对应外螺纹的旋合顺畅度，同时预留合理的配合间隙避免螺纹咬死。六角外形的对边宽度设定为16毫米，该尺寸是M10规格六角螺母的标准对边距，适配市面绝大多数16号规格的紧固工具，对角宽度控制为18.48毫米，该尺寸既保证六方棱边有足够的结构强度，避免拧紧过程中棱边崩裂变形，也不会因为对角尺寸过大导致相邻安装位的螺母出现空间干涉。螺母整体高度设定为8毫米，这个厚度是ISO 4032标准中1型六角螺母的标准高度，足够的螺纹旋合长度能保证螺纹连接的承载能力，避免螺纹滑牙失效，同时控制整体高度不会过度占用轴向安装空间，适配多数紧凑装配场景的空间要求。螺母两端的倒角设计为1毫米，该倒角一方面可以在安装时引导螺栓顺利旋入内螺纹，避免螺纹端部磕碰损伤，另一方面也能去除螺母端面的锐边毛刺，防止安装过程中划伤操作人员，同时让螺母与被连接件表面的贴合更平顺，避免锐边顶起导致压紧力不均。

从结构特性来看，六角外形的设计经过了长期工程验证：相比四方螺母，六角外形在相同外接圆尺寸下能提供更多的扳手啮合面，拧紧时每次只需转动60度即可重新卡合扳手，在狭窄的安装空间内操作更灵活；相比更多边的外形设计，六角结构的棱边强度更高，拧紧时能承受更大的扭矩而不出现棱边圆钝打滑的问题。材质设定为合金钢时，经过合适的热处理工艺后可达到8级及以上的强度等级，能够承受较高的预紧力，适用于有振动、冲击载荷的工业设备装配场景，相比普通碳钢螺母有更好的抗疲劳性能，长期使用不易出现螺纹变形或断裂问题。

建模过程中首先绘制六角形的截面草图，通过拉伸命令生成螺母的基体，之后在基体中心绘制螺纹底孔，通过螺旋扫描命令生成符合公制螺纹规范的内螺纹特征，最后在螺母两端添加1毫米的倒角特征，所有尺寸严格对应标准参数，保证模型的尺寸精度可直接用于装配干涉校验、工装设计参考以及装配工艺模拟。在实际选型使用时，需要注意该规格螺母的安装空间边界：螺母外接圆直径为18.48毫米，因此安装位的沉孔或避让空间直径需要大于该尺寸，预留至少0.5毫米的间隙方便螺母放入；螺母高度为8毫米，轴向安装空间需要预留至少9毫米的长度，保证螺栓旋入后有足够的螺纹啮合长度，同时避免螺栓端部顶到其他零部件。在有防松需求的场景中，可搭配弹簧垫圈、平垫圈或者防松胶使用，该螺母的端面平整度符合标准件要求，与垫圈的贴合面接触均匀，不会出现偏载导致的预紧力损失问题。
