竞速型电动RC固定翼飞机结构设计

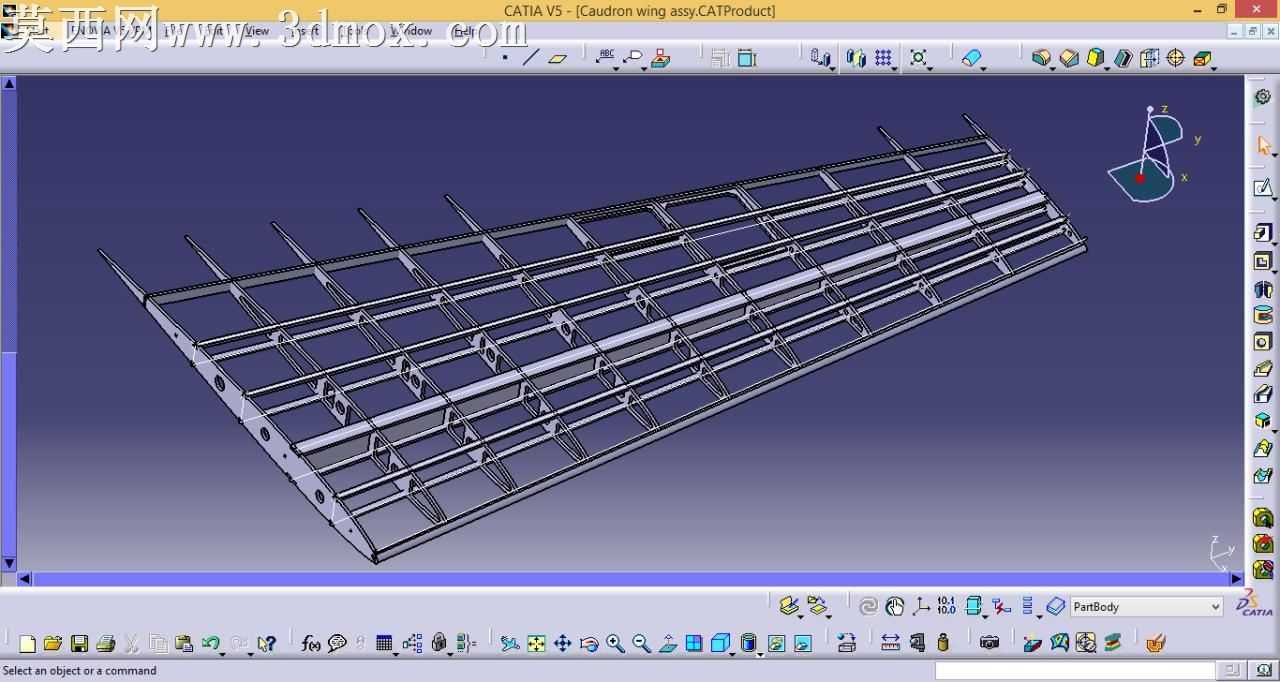

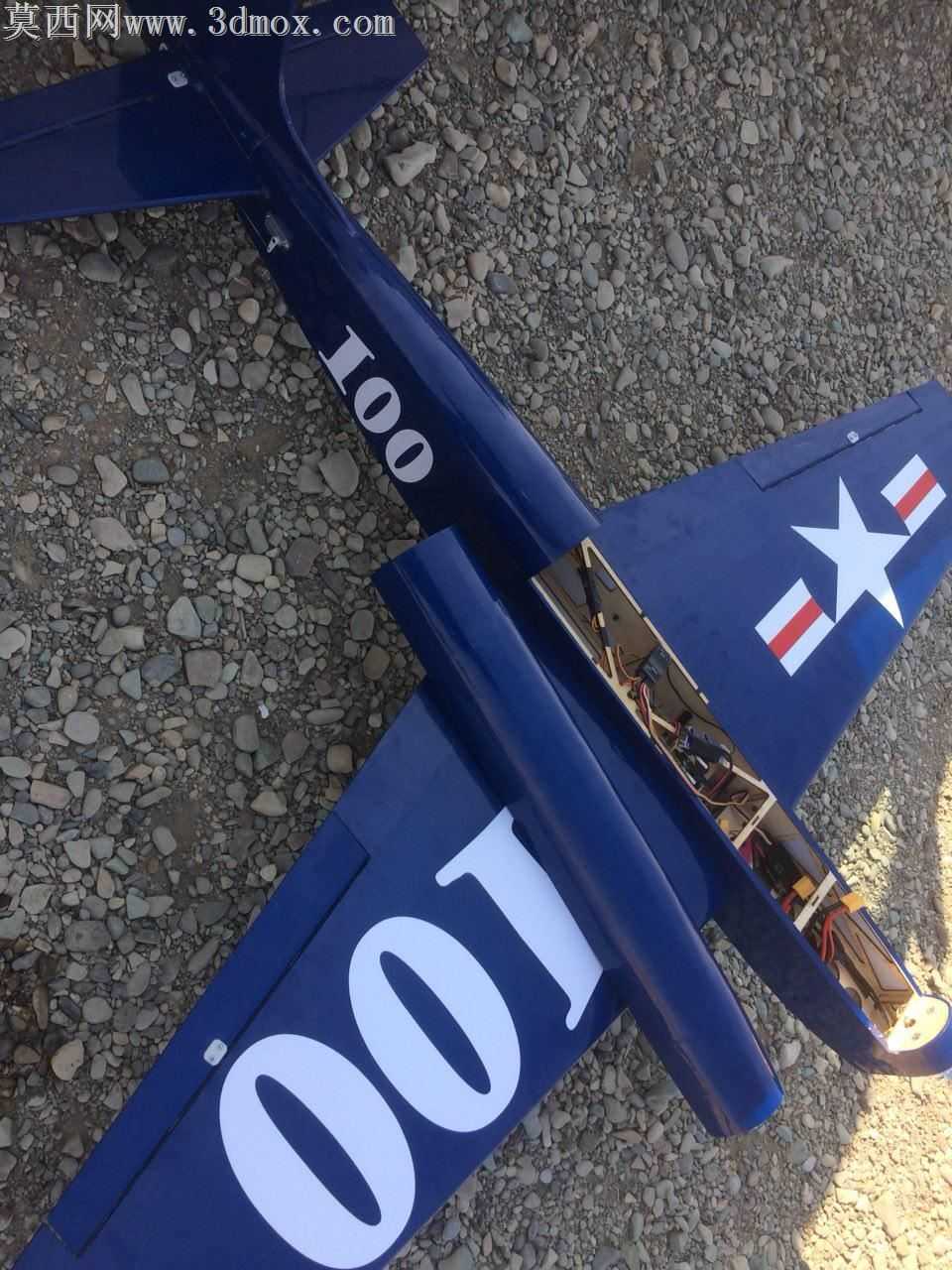

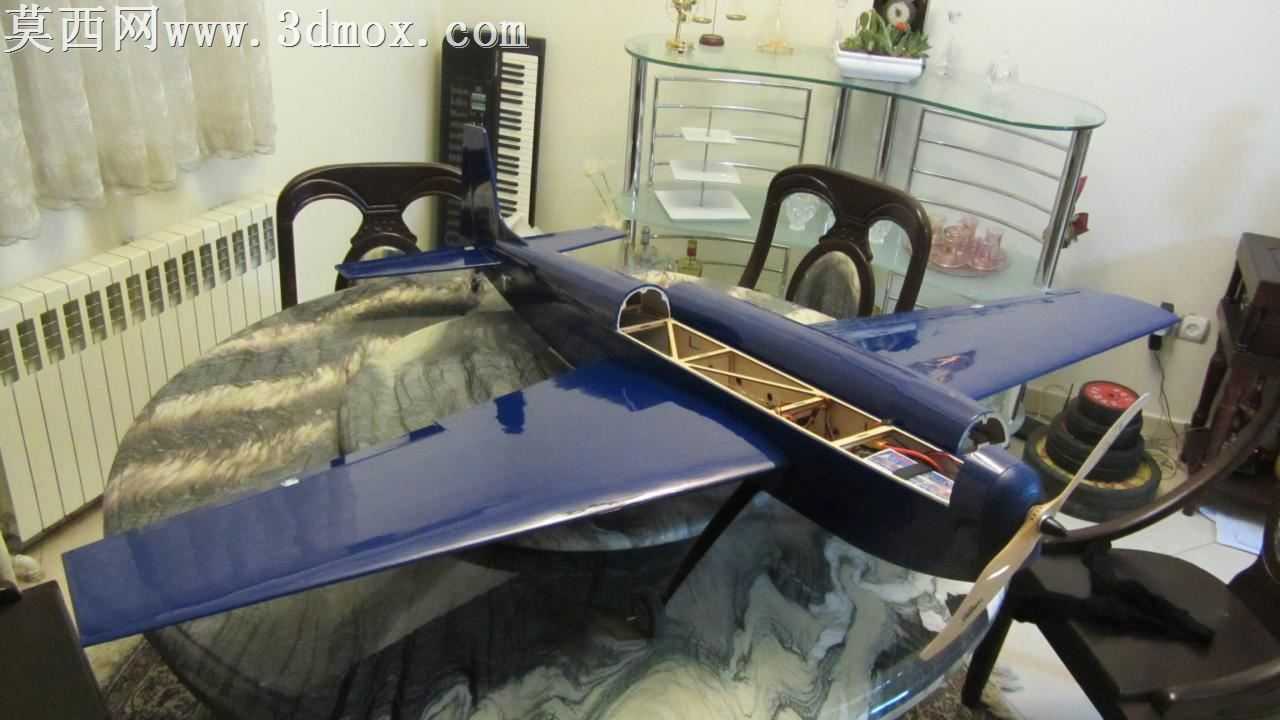

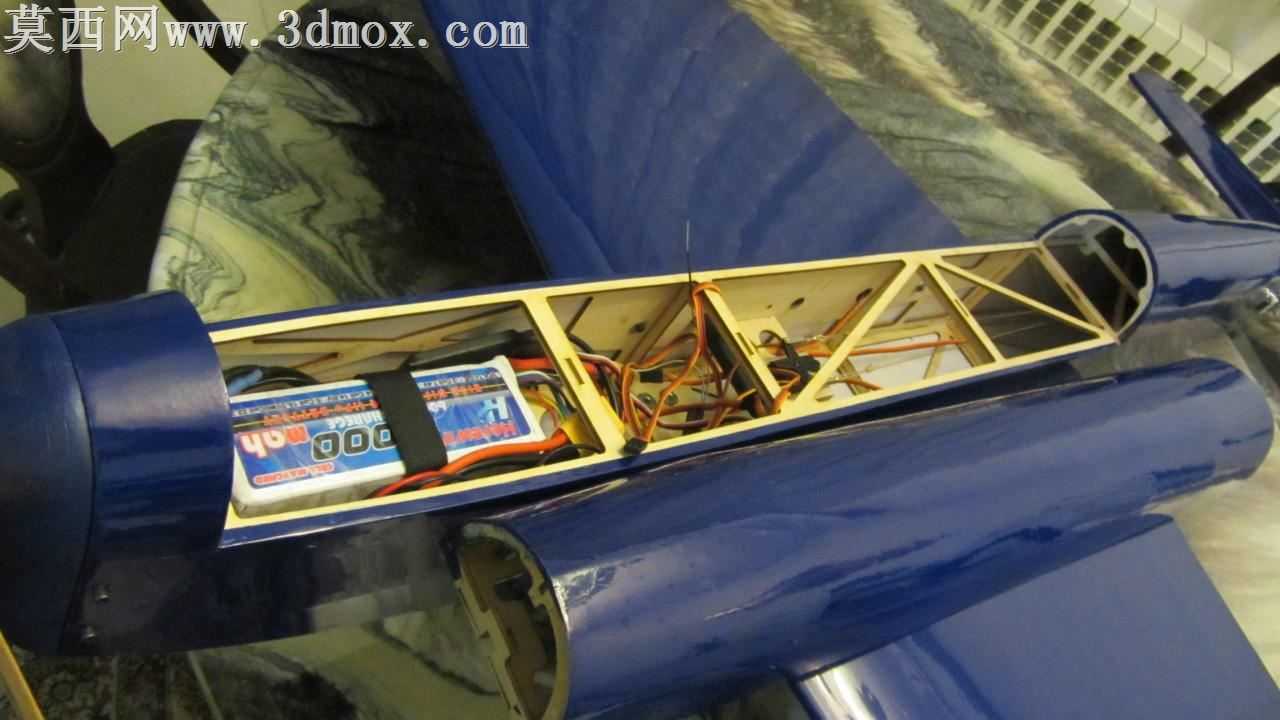

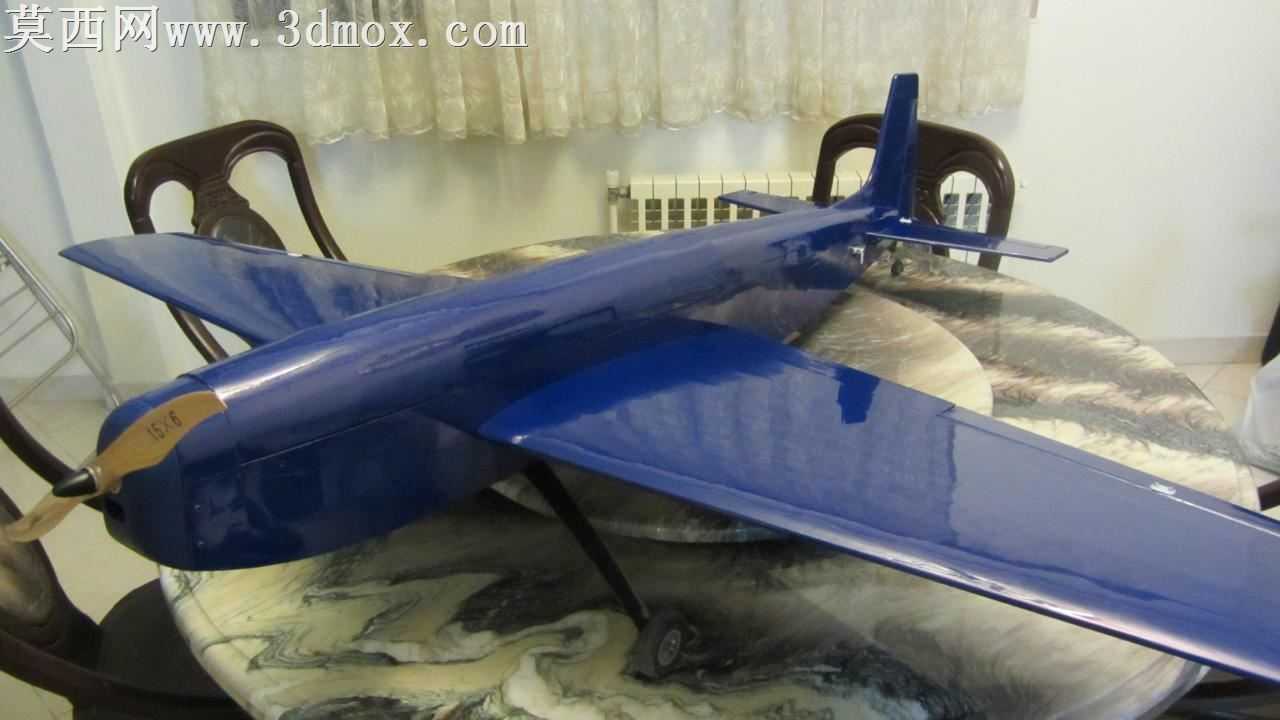

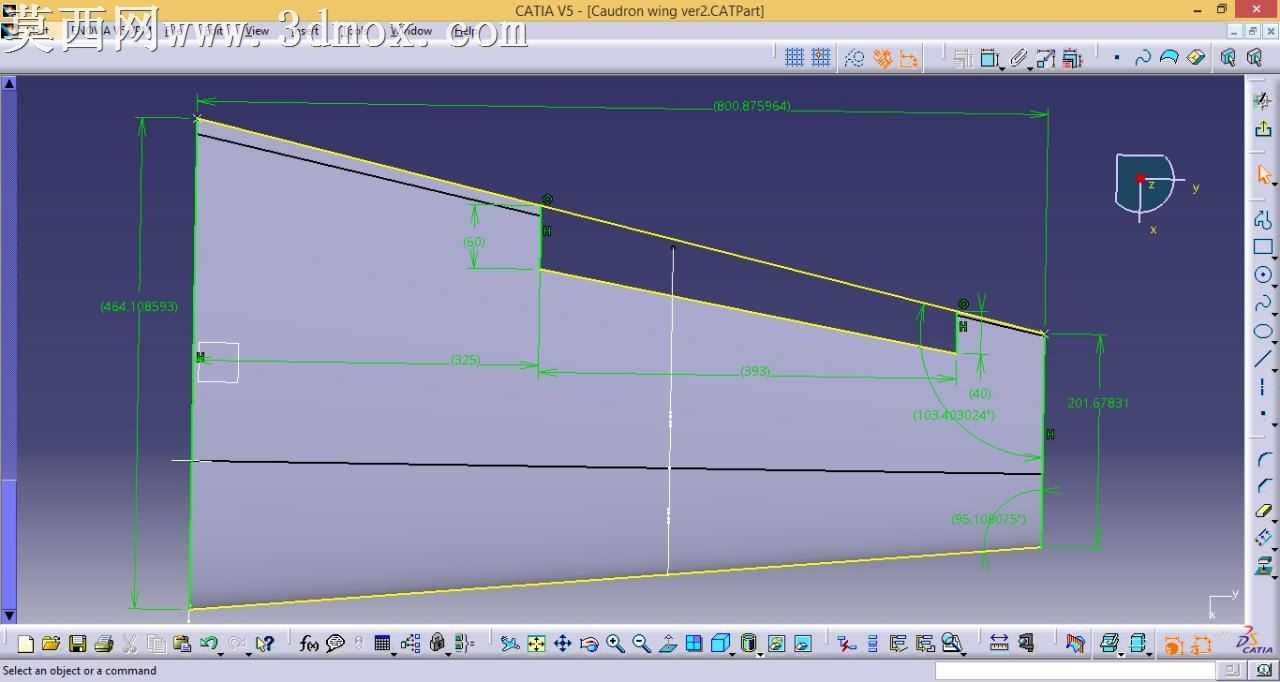

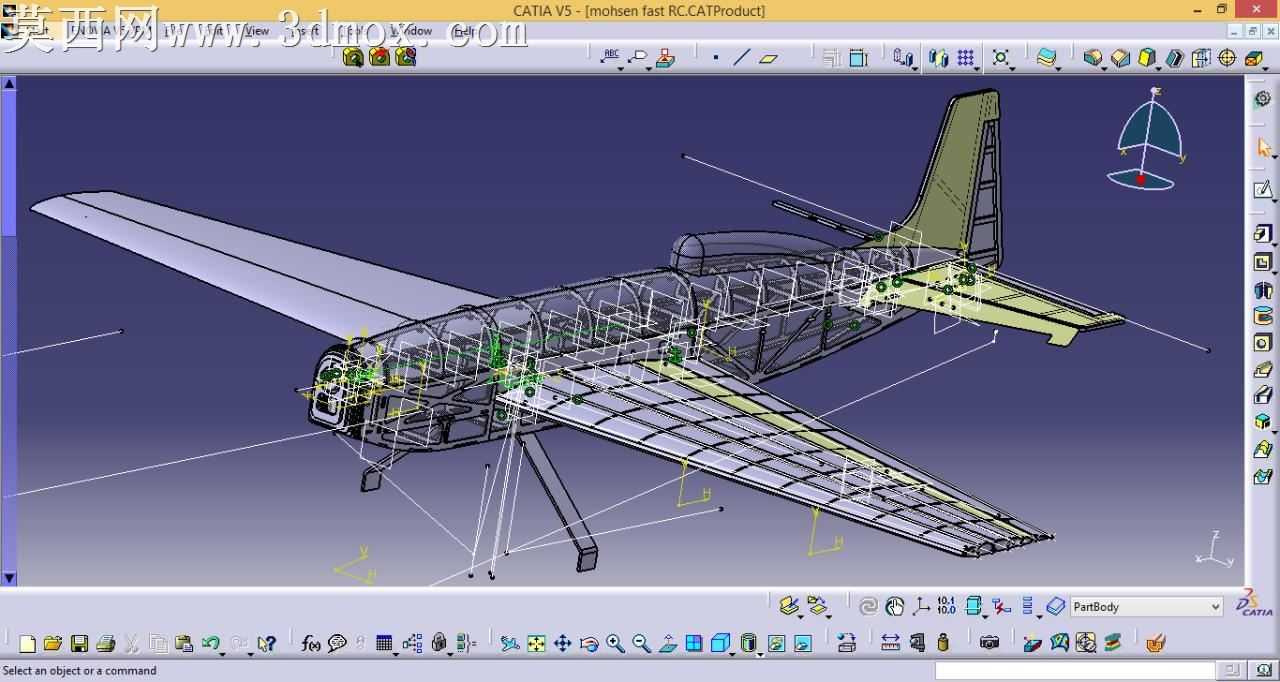

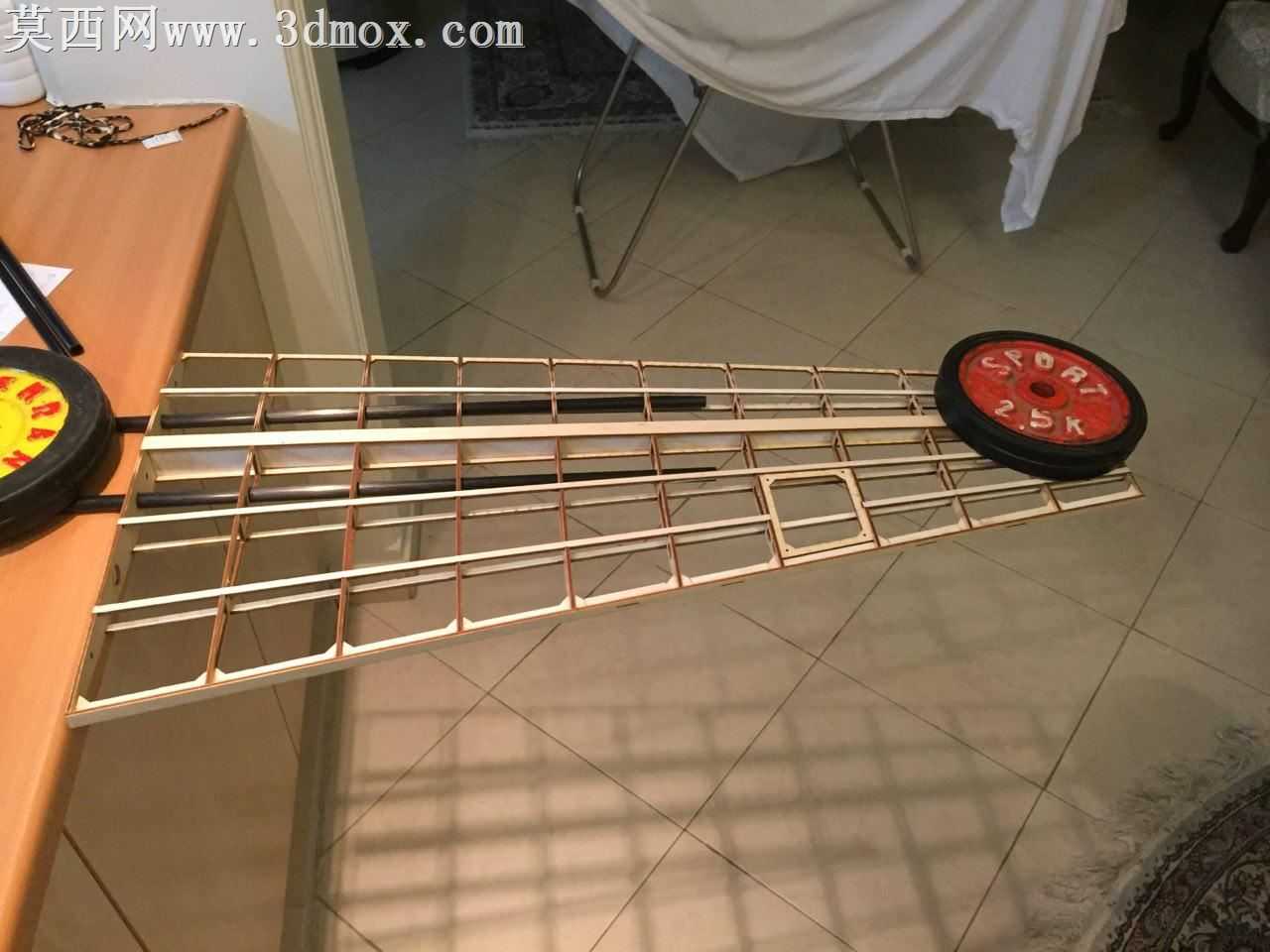

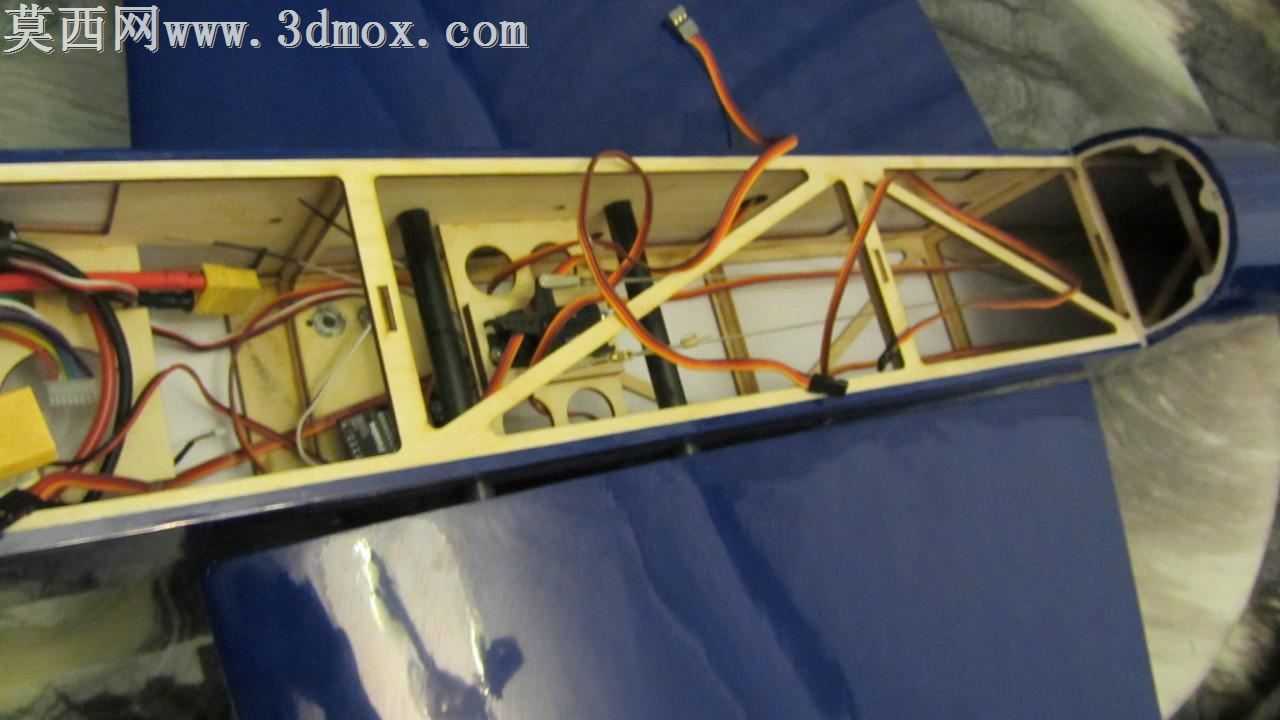

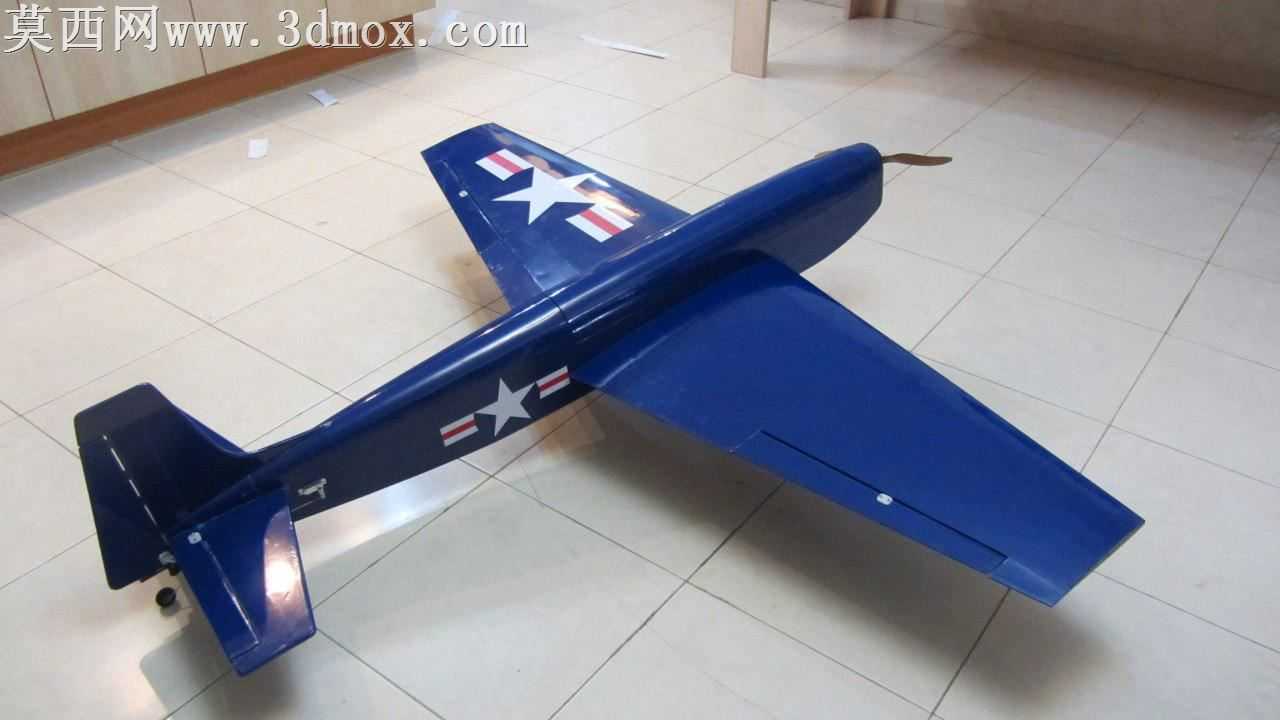

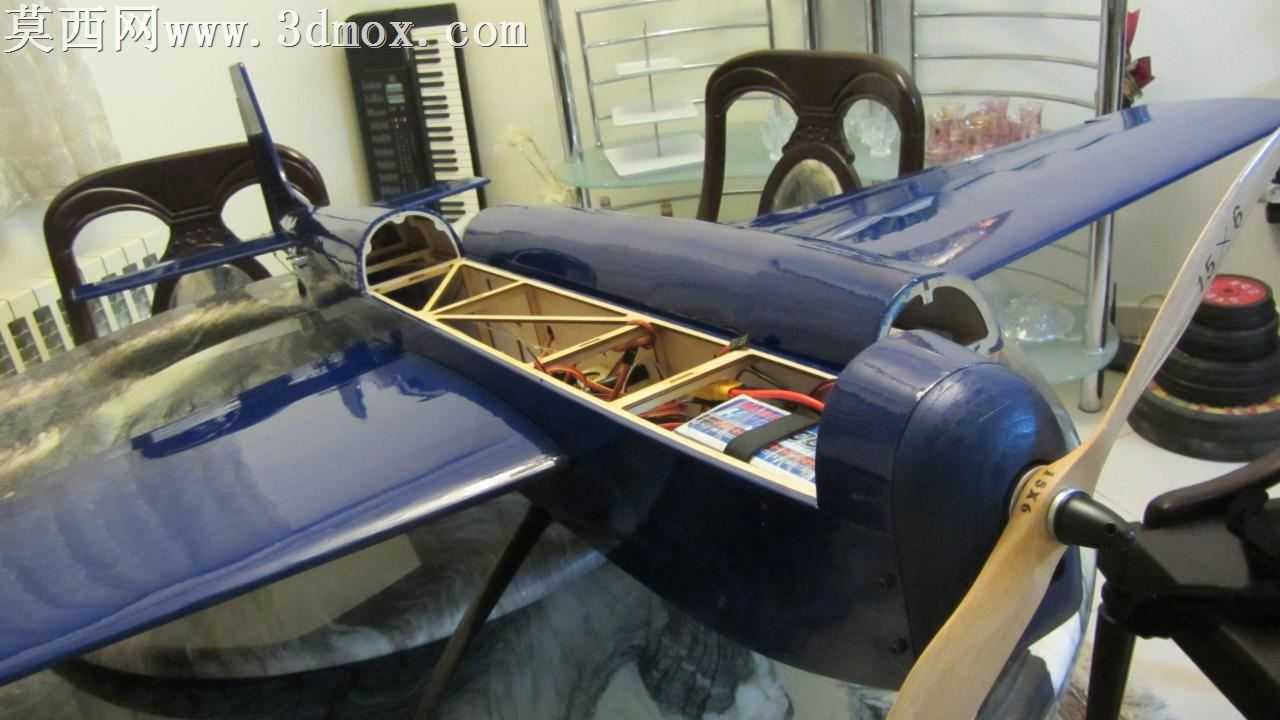

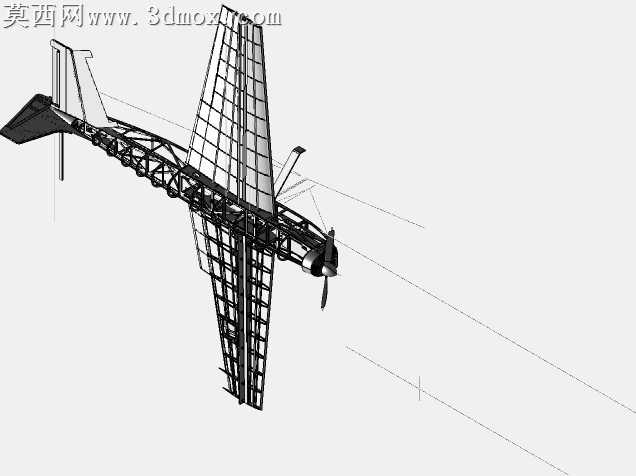

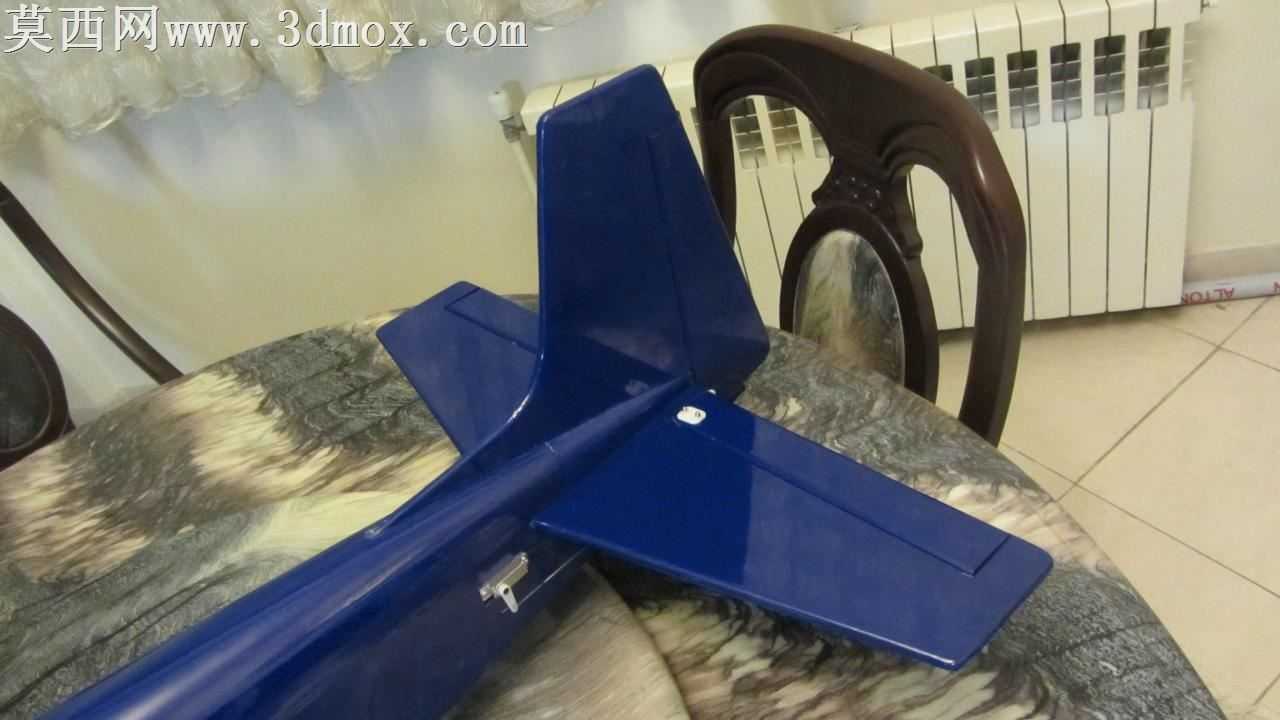

本作品为竞速类电动RC固定翼飞机的全参数化三维结构模型，建模过程以Caudron C450机型为设计参考蓝本，在三维建模环境中完成全机结构的1:1比例搭建，严格控制机翼跨度为1850毫米，整机起飞重量约束在6公斤以内，匹配竞速飞行的轻量化与高强度需求。建模阶段采用线框+实体混合建模逻辑，首先绘制全机纵向基准轴线与横向站位参考平面，依次完成机身隔框、翼梁、翼肋、尾翼支撑结构的参数化草图绘制，通过凸台、肋板、薄壁拉伸等特征完成承力结构的实体建模，还原了全机桁架式骨架的真实受力传递路径，清晰展示了从机头动力舱到机身中段、机翼连接段、尾翼支撑段的结构衔接关系。模型中对机翼部分做了精细化结构设计，采用双梁式翼梁搭配等间距翼肋的布局，翼型选用适配高速飞行的薄对称翼型，机翼前缘预留蒙皮贴合基准面，后缘预留操纵舵面的铰接安装位，副翼舵面的偏转轴线、舵机安装槽位均做了精准的特征预留，可直接导出用于航模制作的结构加工图纸。尾翼部分按照常规布局完成垂直尾翼与水平尾翼的骨架建模，垂尾后缘方向舵、平尾后缘升降舵的铰接结构均做了细节还原，尾轮安装位、机身起落架的支撑结构也按照竞速机型的低阻需求做了收放式结构的特征预留。材质与渲染层面，模型对金属承力骨架、蒙皮基材、操纵连接件分别赋予了差异化的材质属性，骨架结构采用高强度航空层板与轻木搭配的材质表现，蒙皮部分设置了半透明的热缩膜材质效果，可直观展示内部骨架与外部蒙皮的装配关系，渲染视角选择等轴测透视角度，完整呈现全机的结构布局与比例关系。设计思路上围绕高速竞速飞行的核心需求，在结构建模阶段严格控制各部件的重量占比，动力舱预留了适配电力推进系统的安装空间，电池舱、电调安装位均设置在机身重心附近区域，保障整机的动平衡性能，经设计验证该机型完成实机制作后，最高飞行速度可超过250公里每小时，可满足专业航模竞速赛事的使用需求，模型同时预留了各部件的装配约束关系，可直接用于虚拟装配仿真、飞行气动仿真的前置模型基础。
