钣金结构金属板订书机三维设计

日常办公场景里的装订作业，多数人接触的订书机多为塑料外壳搭配冲压金属内芯的结构，而这款针对钣金制造工艺设计的订书机，从生产端就重构了常规文具的加工逻辑，所有承载受力的结构件均采用金属板材弯折、铆接成型，省去了注塑模具开模的成本投入，更适合小批量定制化的五金加工场景。从实际使用场景来看，这款订书机可适配常规办公文档装订、车间纸质流程卡固定、薄金属片与纸质标签的压合装订等多类场景，相较于普通塑料外壳订书机，其金属板材的主体结构抗摔抗形变能力更强，在生产车间、户外作业临时办公点等易出现磕碰的环境下，结构失效概率远低于常规民用订书机。

功能设计层面，这款订书机采用杠杆式施力结构，上下两个压臂通过尾部的铆接转轴实现开合动作，压臂的弯折角度经过受力测算，操作人员单手握持按压时，力臂传导比刚好能让钉槽内的订书钉穿透20页以内的常规A4纸张，不会出现因力臂过短导致的按压力度过大、或者力臂过长导致的结构形变问题。出钉口的成型槽采用一体冲压成型，尺寸公差控制在0.1mm以内，保证订书钉穿透纸张后能顺利弯折成标准的固定脚，不会出现卡钉、钉脚歪斜的问题。钉槽部分采用抽拉式结构，和常规订书机的装钉逻辑一致，操作人员不需要额外学习操作流程，就能快速完成订书钉的补充装填。

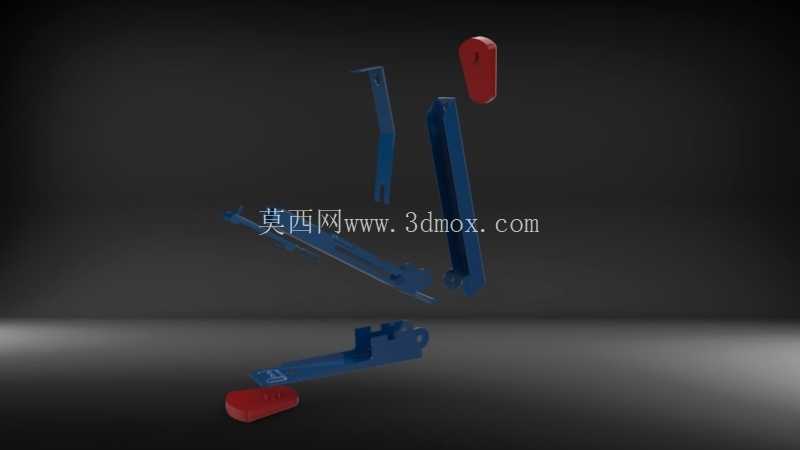

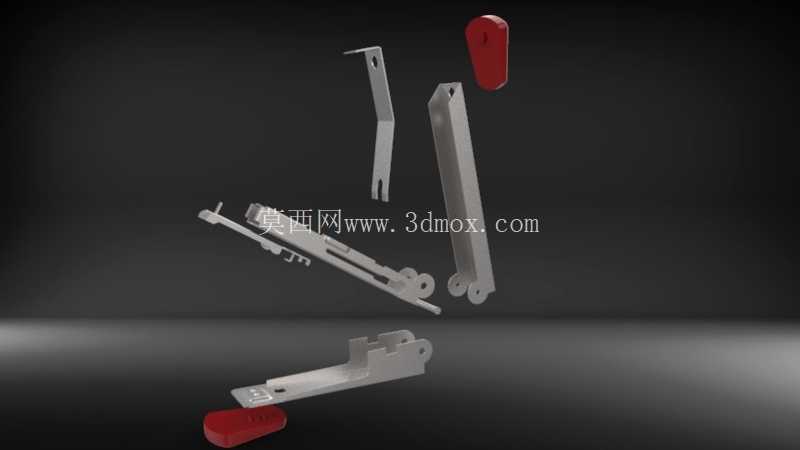

从钣金加工的设计思路来看，所有结构件的板材厚度统一选用1.2mm的冷轧钢板，既保证了结构强度，又不会因为板材过厚导致弯折成型难度加大、整体重量超标。所有弯折处的内圆角均设置为板材厚度的1.5倍，避免钣金弯折过程中出现应力集中导致的开裂问题，同时所有外露的板材边缘都做了卷边处理，没有尖锐的毛刺外露，操作人员握持使用时不会出现割手的问题。两端的防滑握持块采用嵌入式安装结构，不需要额外打胶固定，直接通过板材弯折后的卡扣结构就能卡紧固定，装配工序简单，后期如果防滑块出现磨损也可以快速拆卸更换。

安装边界与尺寸适配方面，这款订书机闭合状态下的整体长度控制在150mm左右，最大开合角度为45度，张开状态下的尾部高度不超过120mm，放置在常规办公桌面上不会占用过多空间，握持时的尺寸刚好贴合成年男性的手掌大小，手掌偏小的操作人员也能轻松单手握持操作。转轴处的铆接间隙控制在0.05mm，既保证压臂开合顺畅没有卡滞，又不会出现左右晃动的旷量，长期使用后铆接位置的磨损量极小，不需要额外添加润滑油就能保持顺畅的开合动作。压臂内侧设置有限位挡块，当压臂按压到出钉位置时会被挡块限位，避免按压力度过大导致钉槽变形，同时也能保证每次按压的出钉深度一致，装订后的文档背面钉脚弯折高度统一，不会出现钉脚凸起刮蹭其他文件的问题。

相较于常规注塑结构的订书机，这款全钣金结构的产品在低温环境下不会出现塑料脆裂的问题，在-10℃到50℃的环境温度区间内都能正常使用，适配北方冬季无供暖的仓储办公点、夏季高温的车间作业点等特殊环境。所有金属板材表面都做了喷塑处理，握持区域的蓝色喷塑层做了磨砂防滑处理，既提升了握持摩擦力，又能避免金属表面生锈腐蚀，长期使用后外观不会出现明显的掉漆锈蚀问题。结构上没有设计多余的装饰性构件，所有板材的裁切形状都尽量采用直线轮廓，减少激光切割时的异形路径加工时间，进一步压缩生产加工的成本，适合五金加工企业作为配套办公五金产品进行小批量生产，也可作为钣金结构设计的教学案例，帮助初学者理解钣金弯折、卡扣连接、铆接装配的实际设计要点。
