阶梯轴类回转传动零件结构设计

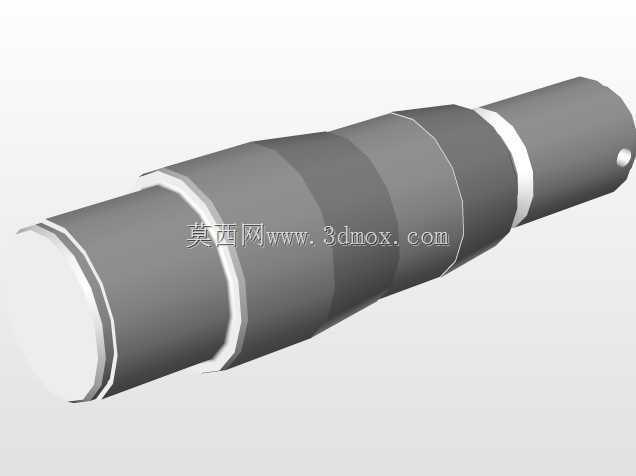

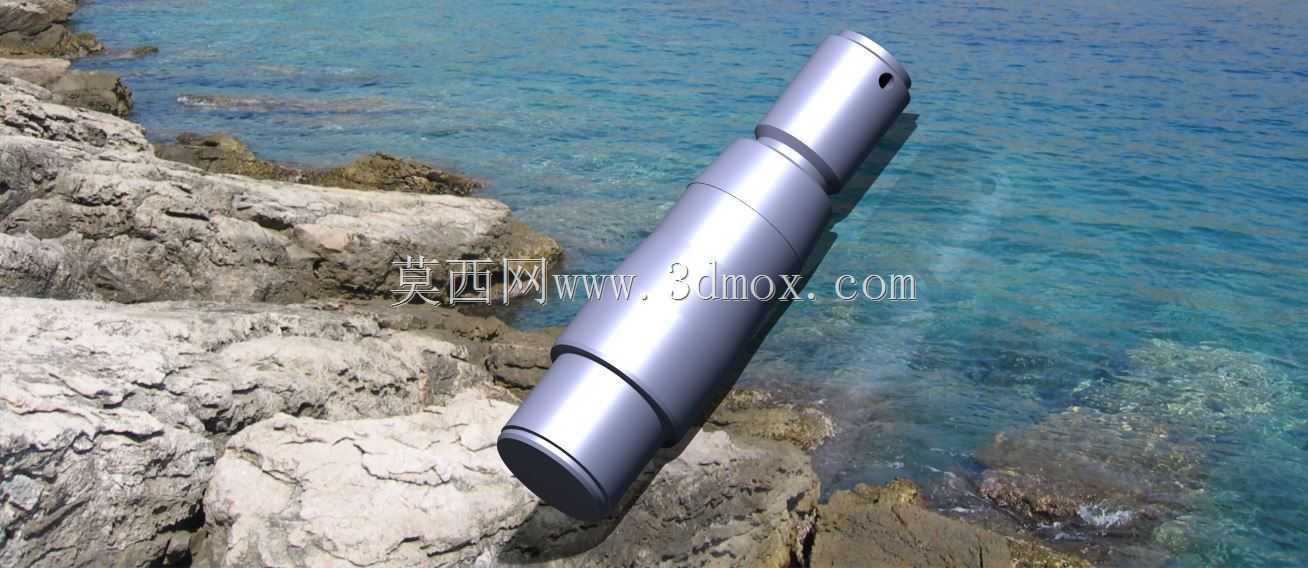

　　这款阶梯轴类回转零件的结构建模，围绕传动链路里的扭矩传递、零件轴向定位与装配公差适配展开，整体采用多段不同直径的同轴圆柱依次衔接的布局，是机械传动系统里极为常见的基础承载构件。从实际装机场景来看，这类轴件常布置在减速箱输出端、设备动力输入工位或者工装夹具的旋转支撑部位，一端可对接带轮、联轴器来承接电机输出的旋转动力，中间不同直径的轴肩位置，分别用来套装轴承、传动齿轮、定位套筒以及密封端盖，末端的小孔结构可用于穿装锁紧销或者固定止动螺钉，避免套装在轴上的传动件出现周向打滑或者轴向窜动。

　　建模过程中首先锁定整体同轴度基准，所有轴段的回转中心完全重合，从左到右各轴段的直径按照装配顺序逐级变化，相邻轴段之间的轴肩端面直接作为相邻套装零件的轴向定位面，轴肩的过渡位置预留了合理的圆角避让空间，避免装配时零件端面与轴根发生硬干涉，同时也能降低轴件在交变载荷下的应力集中系数。不同轴段的长度尺寸完全对应配套零件的安装宽度：支撑轴承对应的轴段长度匹配轴承内圈宽度，齿轮安装位的轴段长度略小于齿轮轮毂宽度，保证套筒或者锁紧件可以压紧齿轮端面，不会出现零件轴向松动的问题。

　　从安装边界来看，轴件两端的外伸段分别对应设备箱体两侧的端盖开孔，轴的最大直径段位于箱体内部的支撑跨距中间，两侧支撑轴承的安装轴段同轴度公差需要严格控制，才能保证轴运转时的径向跳动在允许范围内，末端的径向小孔位置对应锁紧件的安装工位，装配时销钉穿过小孔和外部传动件的定位孔，实现周向扭矩的可靠传递。这类轴件的外形没有复杂的异形曲面，全部由回转体特征构成，建模时通过绘制半侧轴向轮廓再绕中心轴线回转即可生成主体，后续再补充末端小孔、边缘倒角等细节特征。结构设计上各轴段的直径差既满足零件装拆时的逐级穿过需求，也让轴的受力分布更合理：承载扭矩大的中间轴段直径更大，刚性更强，外伸连接端直径适当缩小，减轻整体重量的同时也便于对接联轴器。在实际运维场景中，这种阶梯轴的结构形式也方便故障拆解，拆卸时可以从轴的一端依次取出端盖、轴承、传动齿轮，不需要额外破坏配合面，不同轴段的表面粗糙度要求也随配合属性区分：过盈配合的轴承位、齿轮位表面精度要求更高，外露的非配合轴段可适当降低加工要求，兼顾加工成本与使用性能。
