行星探测漫游者四杆夹持器结构设计

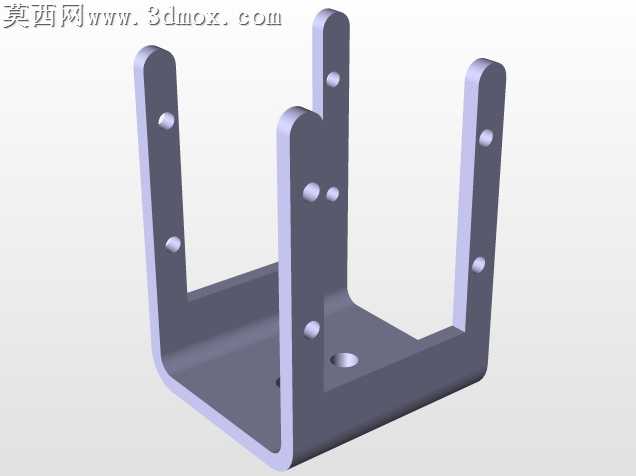

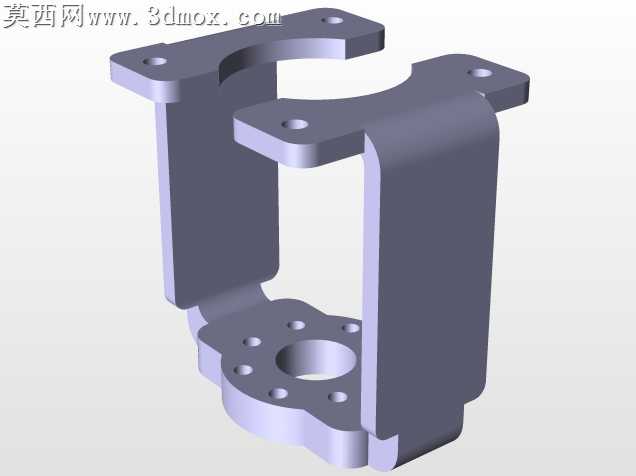

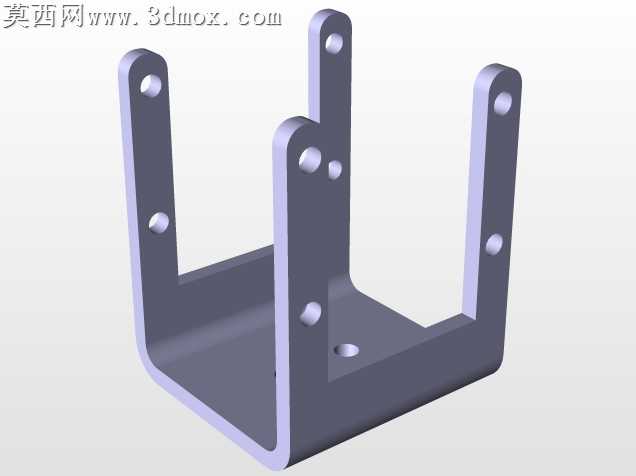

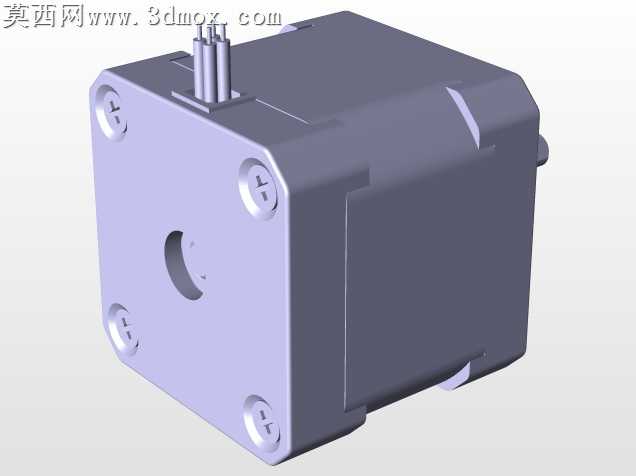

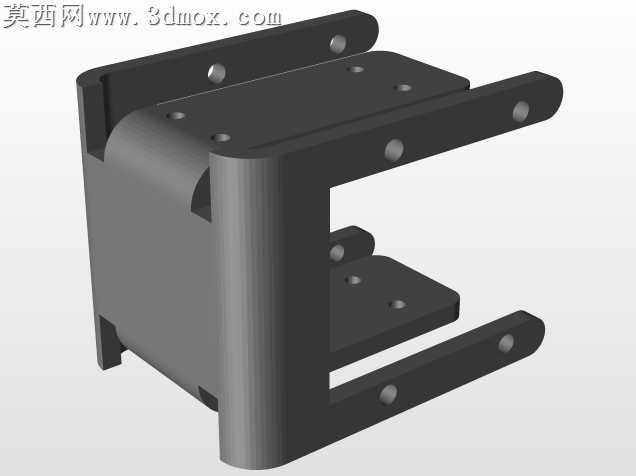

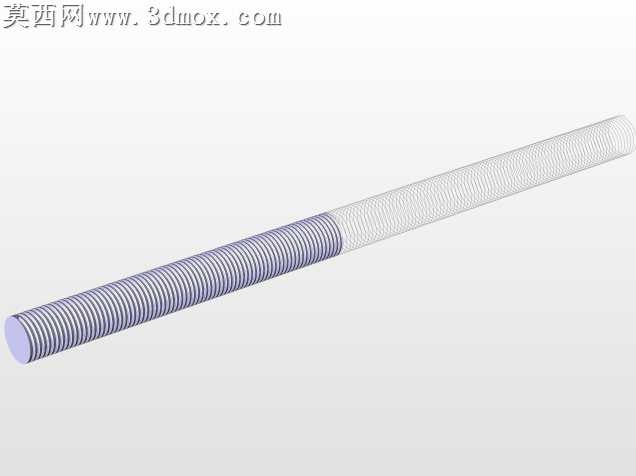

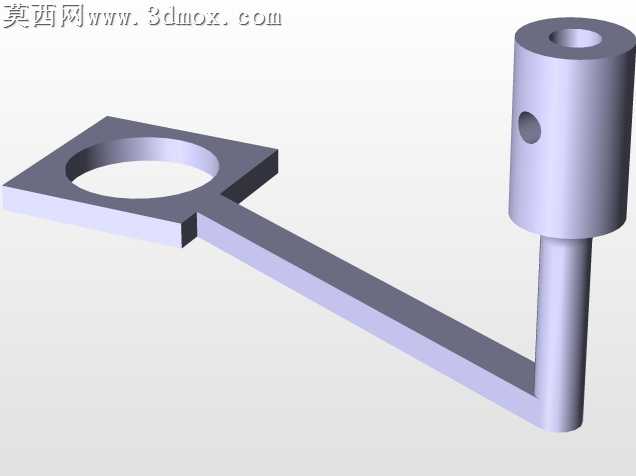

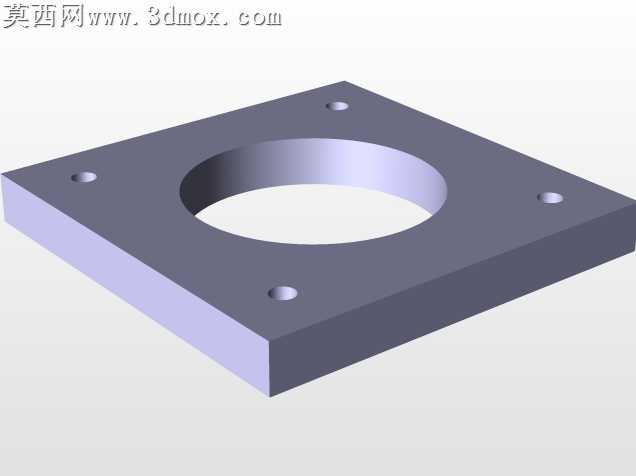

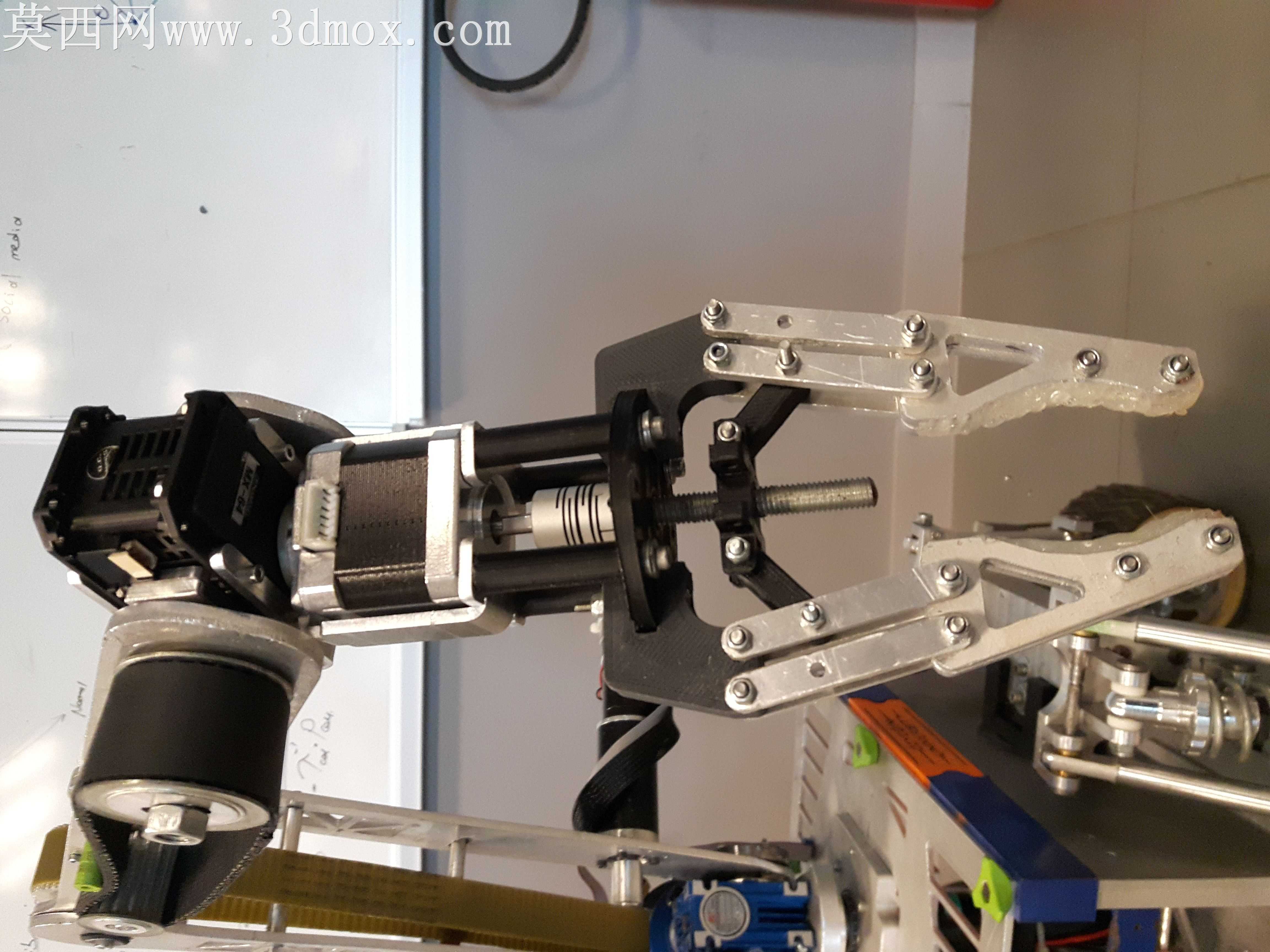

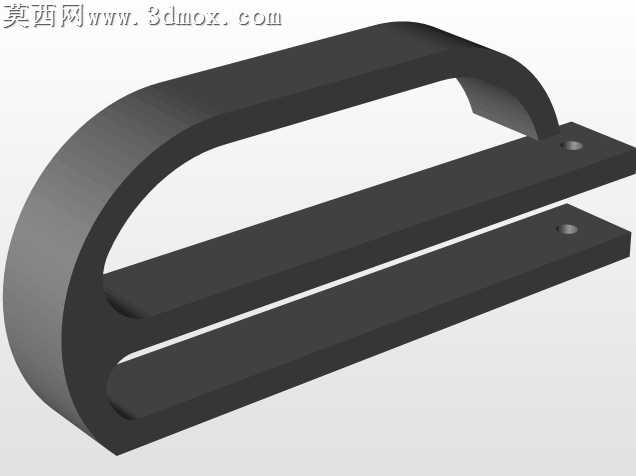

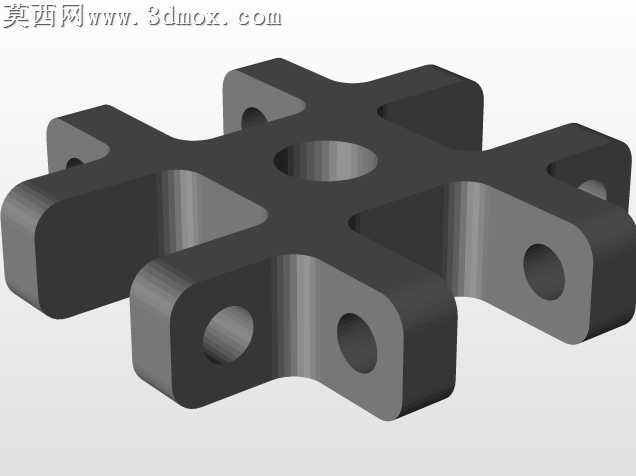

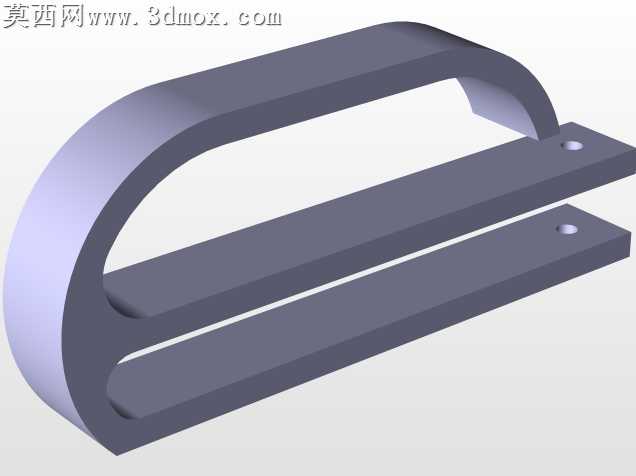

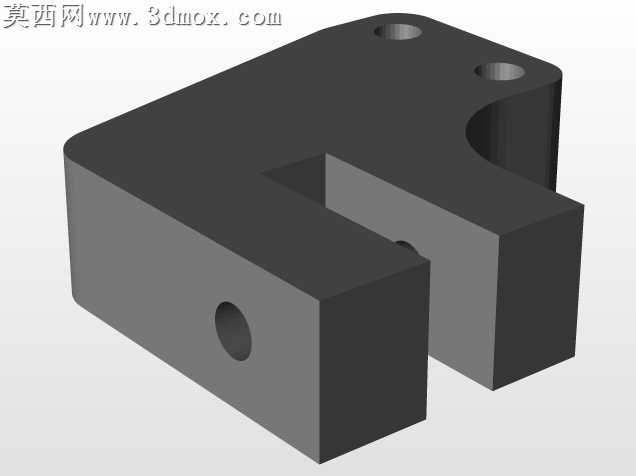

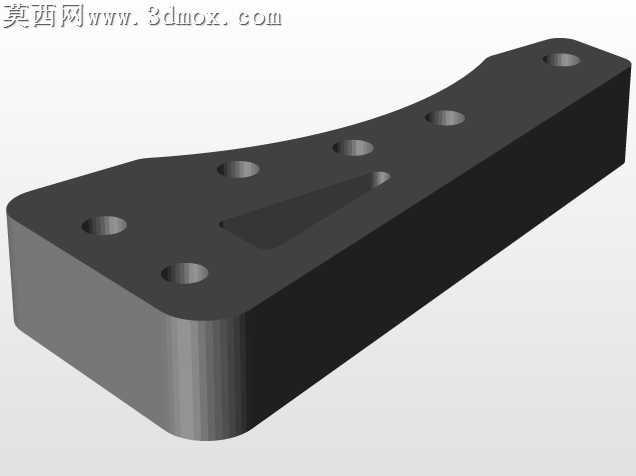

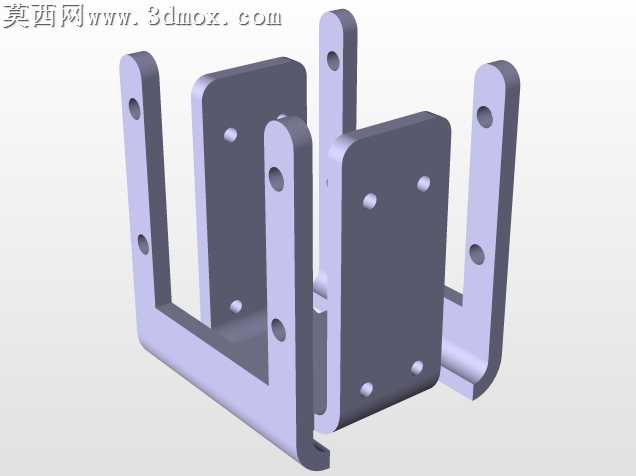

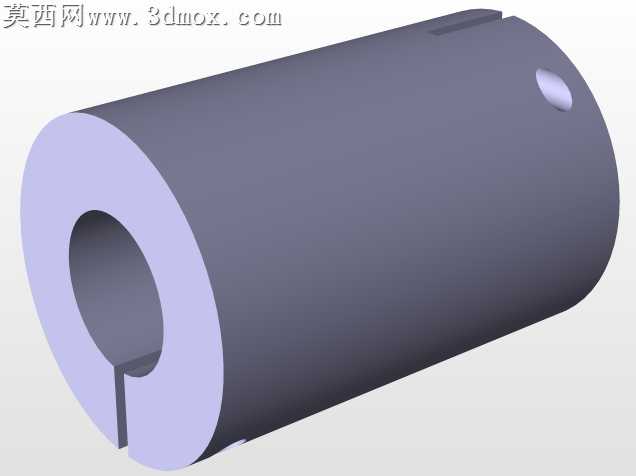

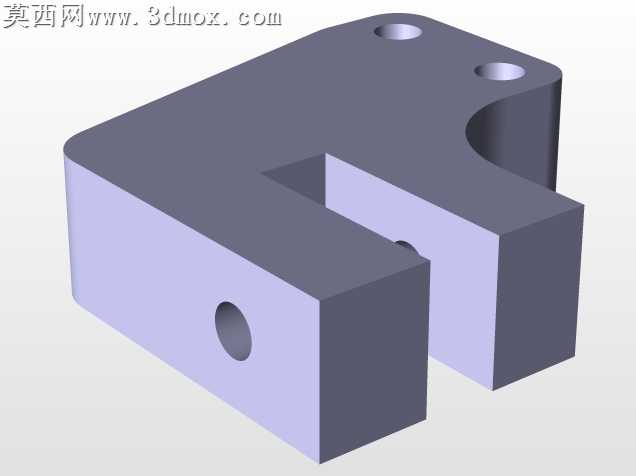

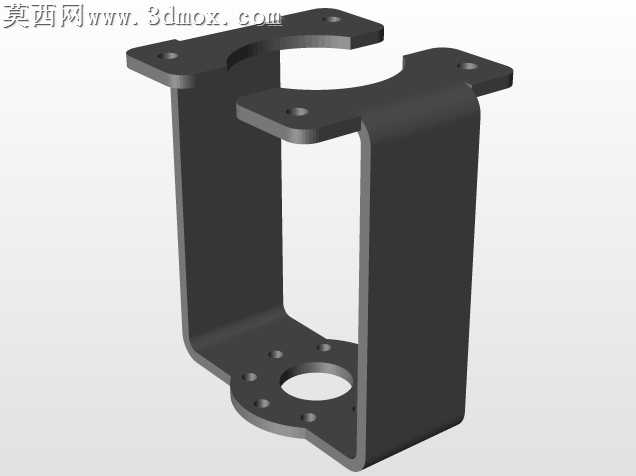

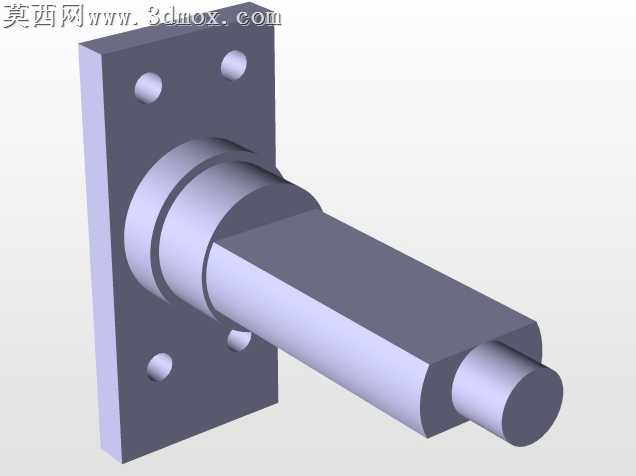

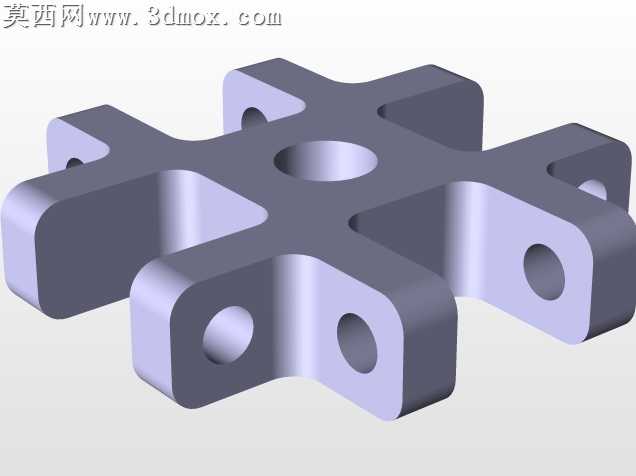

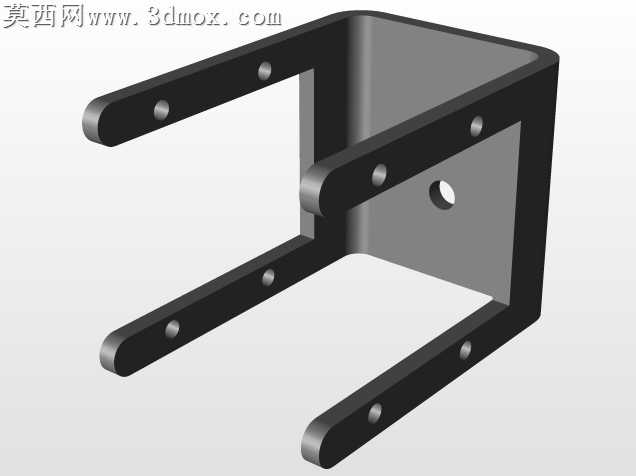

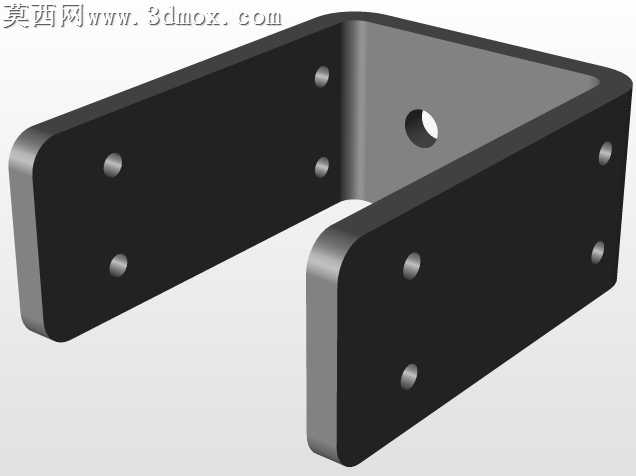

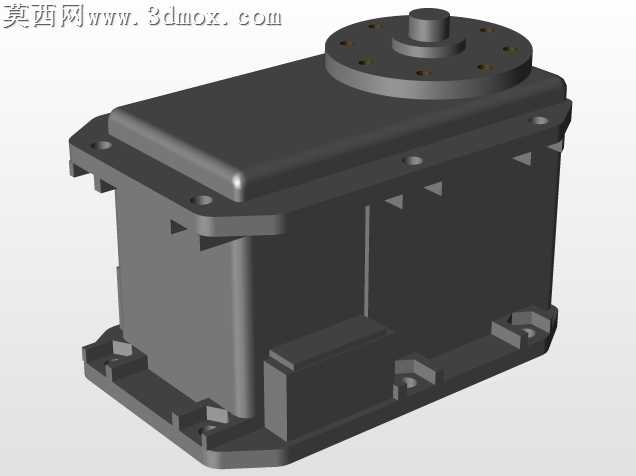

本作品为适配行星探测漫游者平台设计的四杆联动夹持器，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工公差配合要求，对每一处铰接孔位、连杆接触面、驱动安装基准都做了精准的尺寸约束，确保后续实物装配时各运动副无卡滞、无虚位。模型渲染阶段针对不同部件赋予了对应真实材质：驱动模组部分采用哑光黑色工程塑料搭配磨砂金属漆质感，还原伺服电机、谐波减速器外壳的工业质感；连杆夹持臂部分赋予拉丝铝合金材质，通过调整金属粗糙度、反射参数，还原机加工铝件的细腻金属光泽；铰接紧固件部分采用镀锌亮面金属材质，突出标准件的精密质感，同时在场景中添加了柔和的工作室环境光，搭配局部补光凸显结构的层次关系，让整体渲染效果贴近实物样机的视觉表现。结构设计上采用对称式双四杆联动构型，以中部直线驱动模组作为动力输入，通过丝杠螺母副带动中部滑块做直线往复运动，滑块通过铰接销轴同步驱动两侧的多组连杆做平面回转运动，最终带动两个夹爪实现同步开合动作，这种四杆联动构型具备运动传递平稳、夹持力输出均匀、开合行程范围大的优势，能够适配不同外形尺寸的探测采样对象。设计过程中充分考虑行星探测场景的特殊需求，所有连杆铰接处都设计了自润滑衬套安装位，避免极端温差环境下运动副出现卡滞故障；夹爪内侧预留了防滑垫安装槽，可粘贴特种防滑材料提升夹持摩擦力，防止采样过程中被夹持物件脱落；驱动部分采用集成式伺服驱动模组，将电机、减速器、丝杠传动集成为一体化单元，既缩减了整体结构占用空间，也提升了驱动系统的可靠性，减少外露部件在复杂探测环境下的故障概率。整体建模过程中对所有运动部件都做了运动干涉检查，模拟夹爪从完全闭合到完全张开的全行程运动，验证各连杆在极限位置下不会发生结构碰撞，同时对关键受力连杆做了静力学仿真校核，确保在最大夹持力工况下连杆结构形变处于允许范围内，满足探测采样作业的强度要求。
