透明结构仿生机械手臂三维设计作品

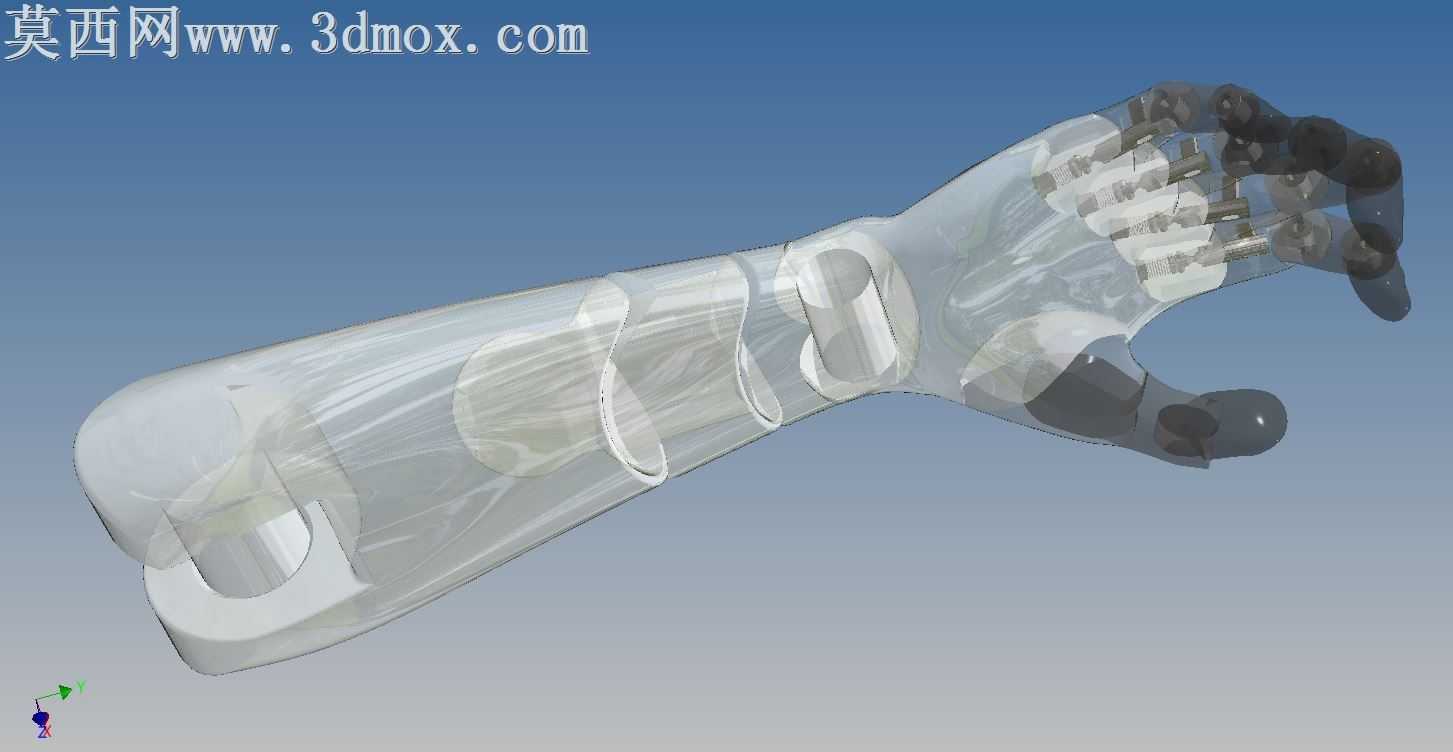

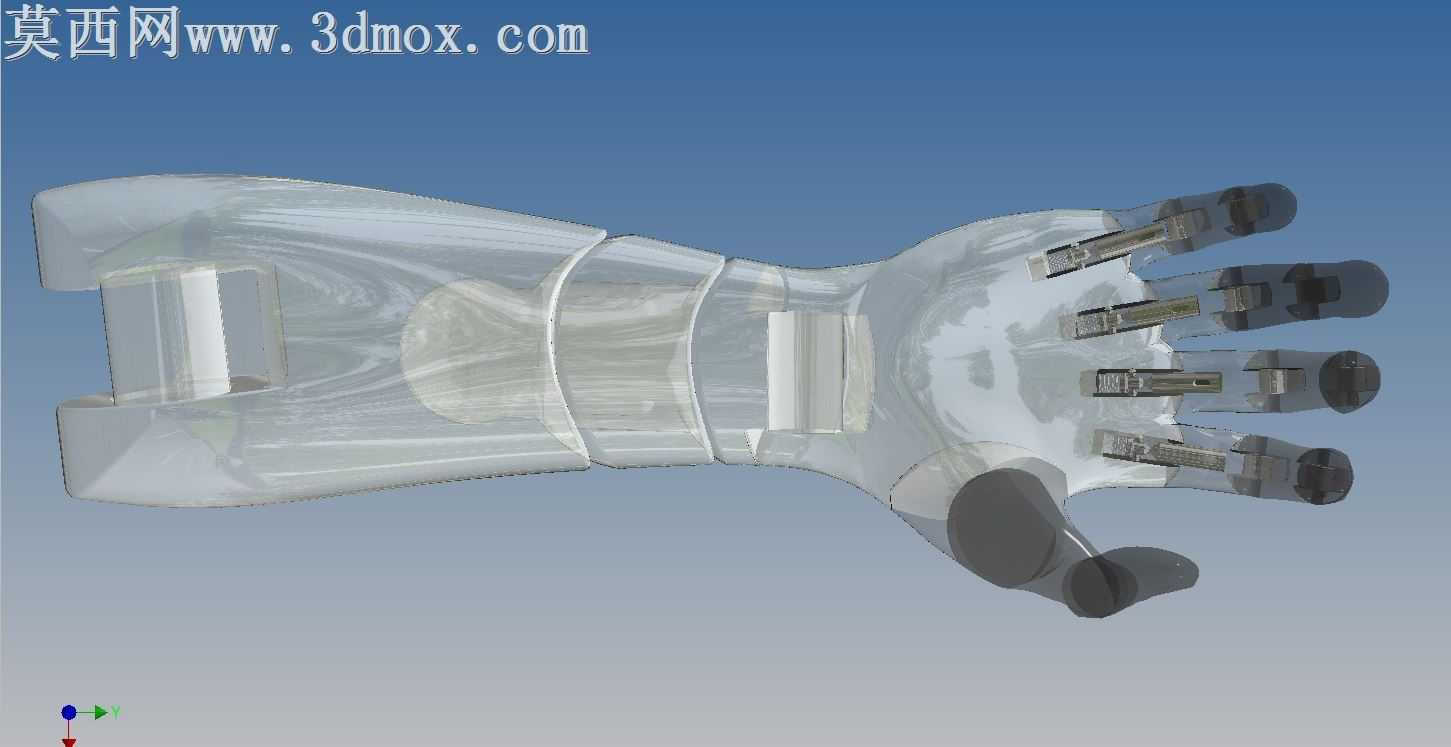

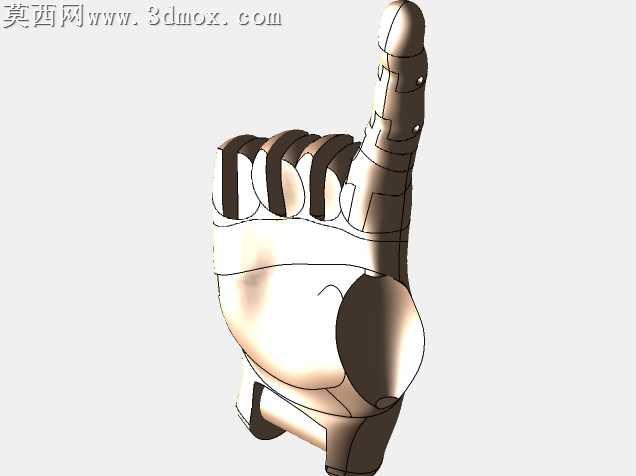

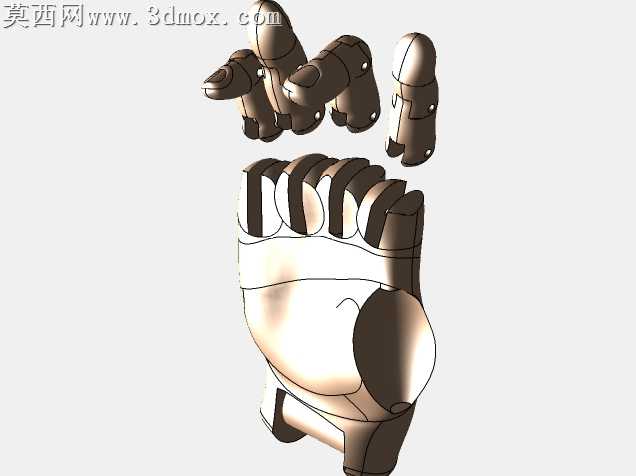

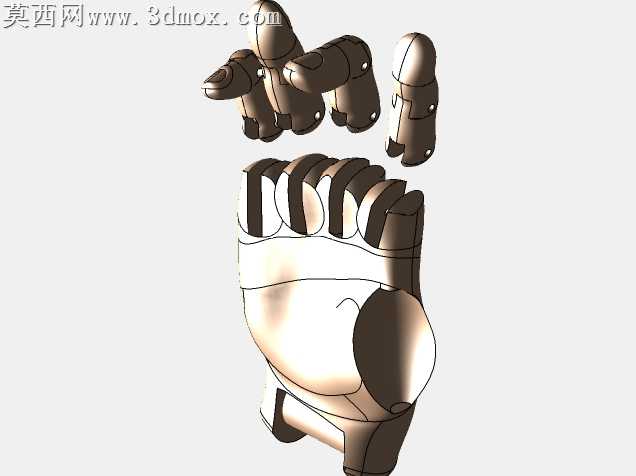

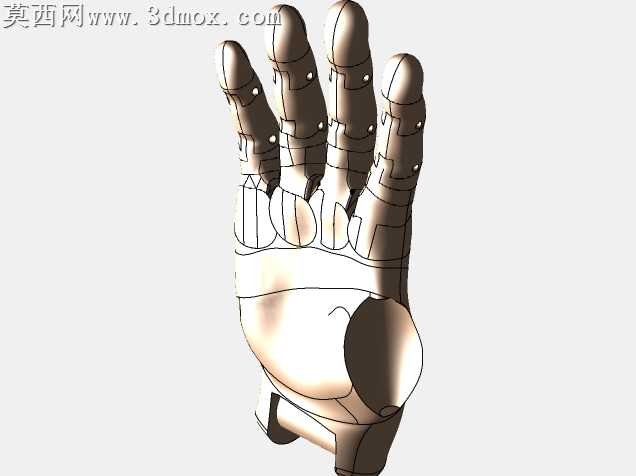

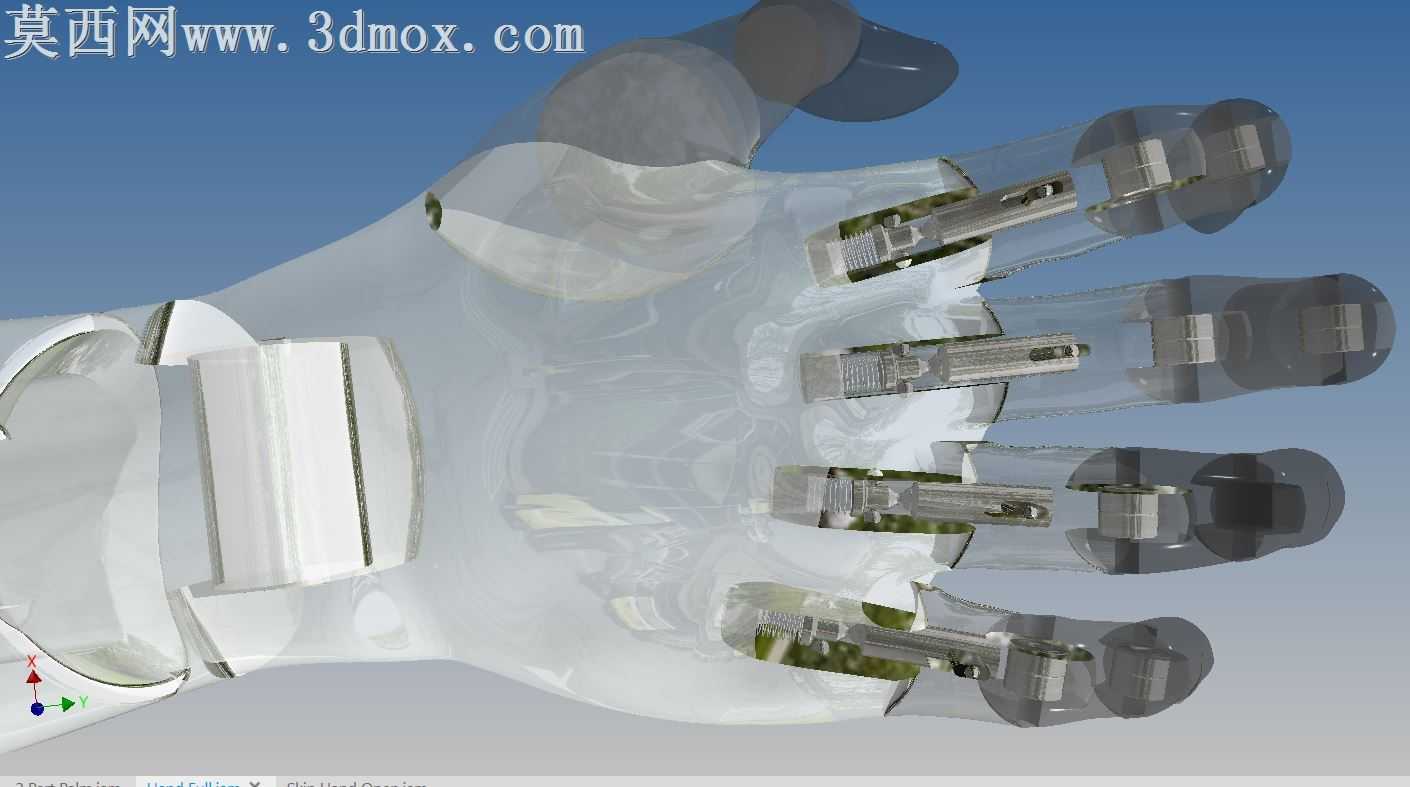

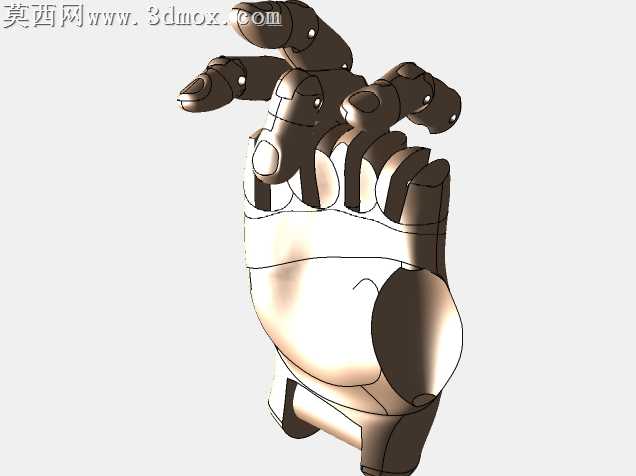

本作品为仿生机械手臂三维设计，采用Autodesk Inventor完成全参数化建模，整体围绕人体上肢前臂与手部的运动逻辑展开结构复刻，兼顾仿生形态还原与机械运动可行性。建模阶段首先参照人体手部骨骼、关节的运动范围与比例关系搭建基准骨架，确定腕部旋转、掌指关节弯曲、指间关节联动的运动轴线，所有零件均采用自顶向下的设计方式完成关联建模，保证各部件装配间隙合理，无运动干涉问题。外观结构采用半透明外壳设计，建模时对外壳曲面做连续性处理，还原前臂到手掌的自然过渡弧度，外壳厚度均匀设置为2mm，既满足3D打印的工艺要求，也可直观展示内部的传动结构布局。内部传动结构采用模块化设计，对应五根手指分别设置独立的传动路径，每处关节的转动角度都参照人体手部活动范围做限位设计，拇指额外设置内收外展的转动自由度，还原人手的抓握、对指等基础动作逻辑。渲染阶段采用半透明哑光塑料材质作为外壳材质，调整材质的折射度与粗糙度参数，让内部金属质感的传动结构可清晰呈现同时保留外壳的实体层次感，背景采用渐变蓝灰色调突出主体结构，搭配定向光源打亮关节衔接处，清晰展示各部件的装配关系与结构层次。设计过程中重点平衡了仿生外观与机械结构的实用性，在还原人手外形轮廓的基础上，简化了冗余的生物结构，将传动线路整合在前臂腔体内部，整体结构紧凑，可作为仿生机器人教学、康复辅具设计的参考原型，所有零件均做了工程化倒角处理，棱边无尖锐结构，满足后续原型制作的工艺要求。
