八自由度四足机器人试验台结构设计

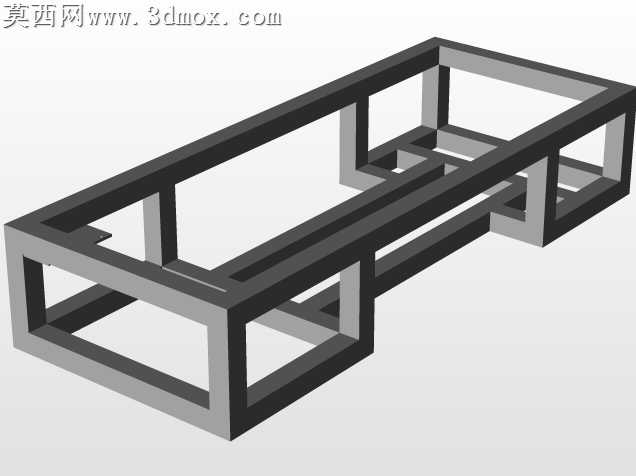

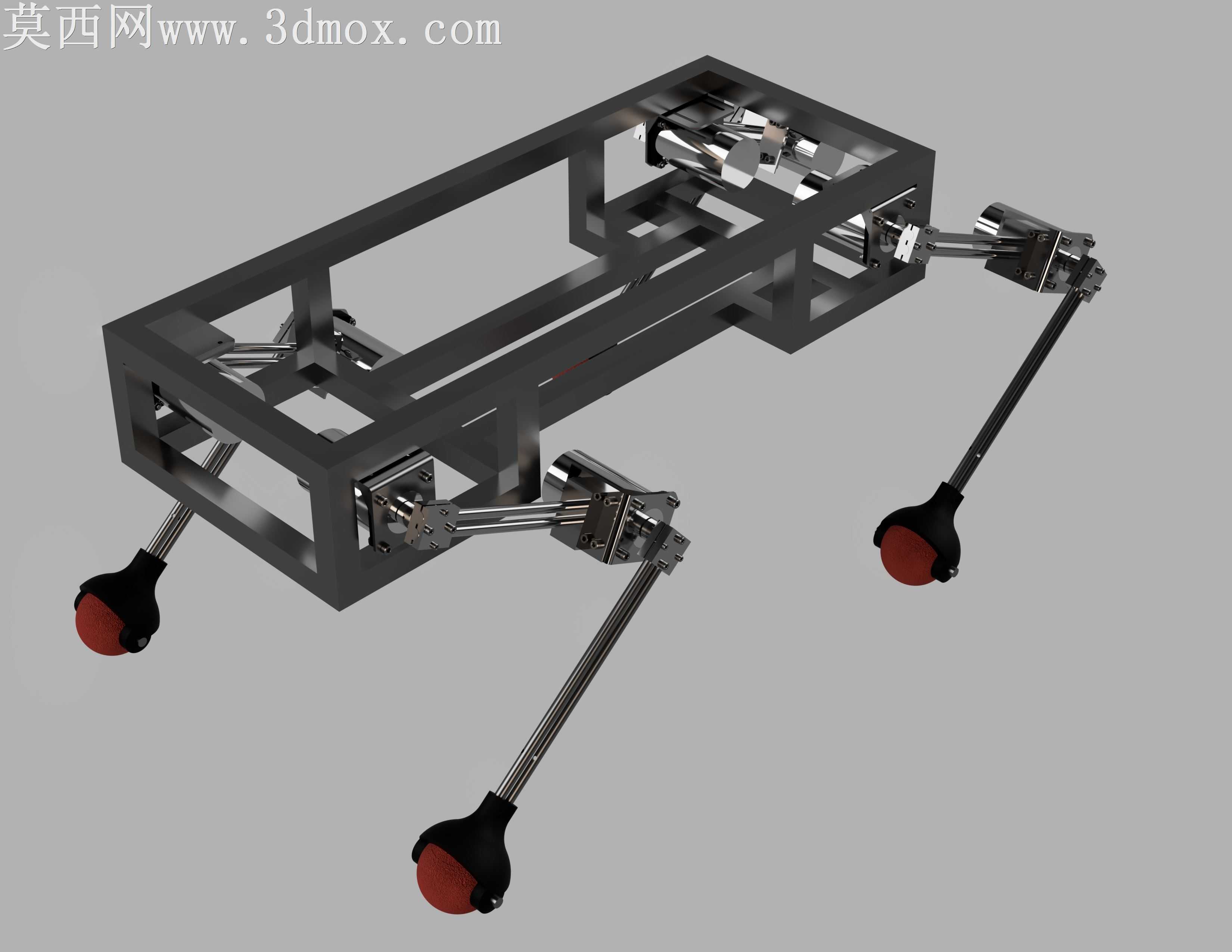

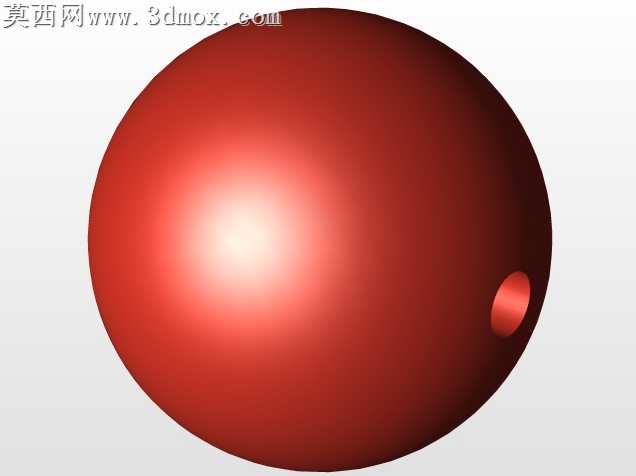

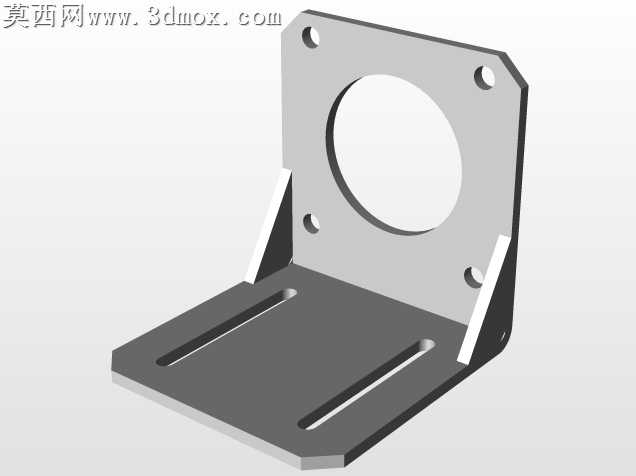

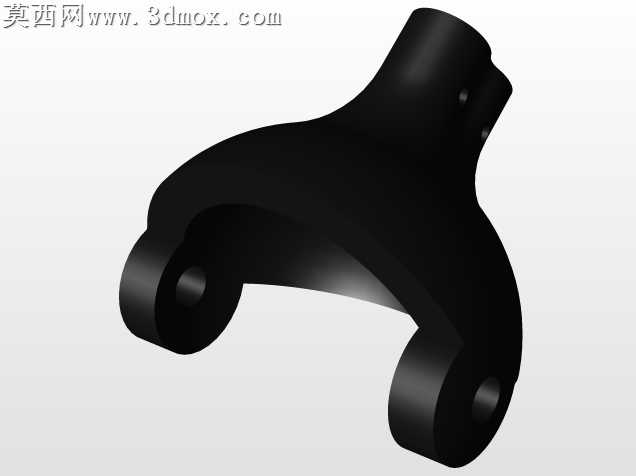

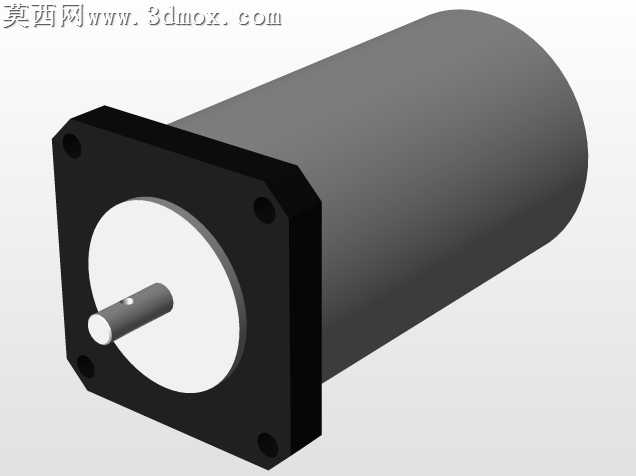

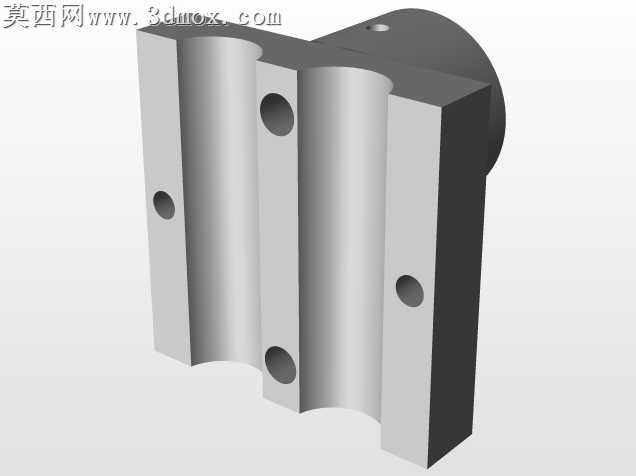

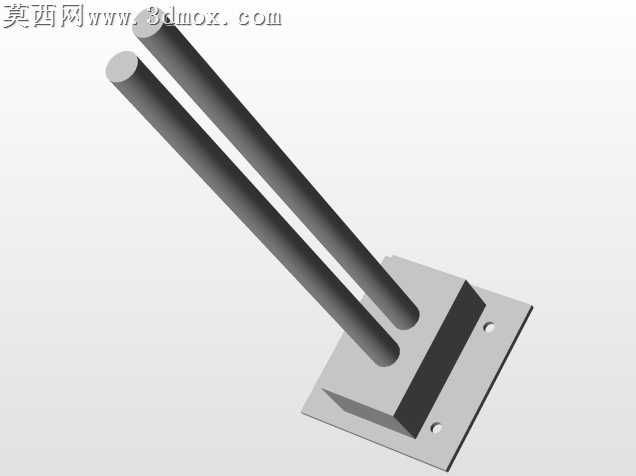

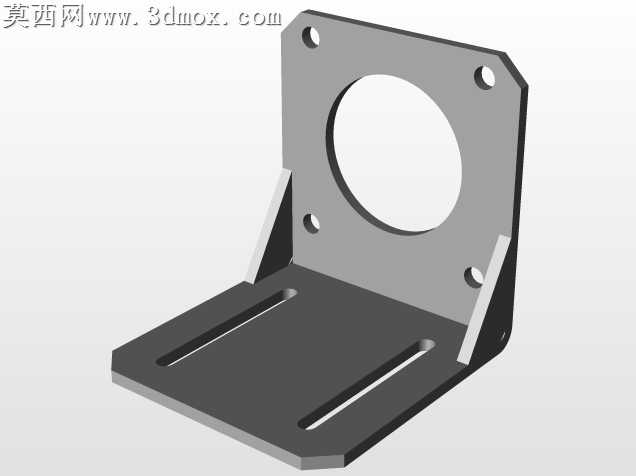

本作品为八自由度四足机器人试验台的三维建模设计，整体采用框架式主体承载结构，在三维建模过程中严格遵循机械设计的装配逻辑，对每一处连接结构、运动副都做了精准的参数化建模，确保各部件的装配间隙、运动行程完全符合实际加工与调试的需求。主体框架采用矩形型材拼接的镂空结构，在保证整体结构刚性的同时有效降低了自身重量，框架内部预留了驱动元件、传感元件的安装空间，可适配不同规格的舵机、伺服驱动单元，方便后续开展不同控制算法、不同步态规划的试验验证。四条机械腿采用对称式布局，单腿设置两个运动自由度，单腿结构由金属摆臂、万向连接关节、末端缓冲足端组成，腿部的连杆结构经过受力优化，在三维建模阶段就完成了运动干涉检查，确保腿部在前后摆动、上下抬升的全行程范围内不会与主体框架、相邻腿部发生碰撞，关节处的连接结构采用标准化的紧固件设计，方便后期拆装更换不同长度的摆臂，调整腿部的运动参数。足端采用球形缓冲结构设计，外层包裹柔性材质，在建模时对足端的接触曲面做了平滑处理，可模拟真实足式机器人行走时的地面接触缓冲效果，降低行走过程中的冲击对主体结构的影响。渲染阶段采用金属哑光材质模拟框架与摆臂的金属加工质感，足端的柔性部分采用半哑光的深色橡胶材质，通过光影调整清晰展现出各部件的结构层次与装配关系，整体模型无多余碎面、无破面，所有运动部件都保留了正确的装配约束关系，可直接导入动力学仿真软件开展步态仿真、受力分析等试验工作。该试验台的设计思路偏向教学与科研验证场景，整体结构简洁易加工，不需要复杂的定制化零件即可完成实物搭建，方便研究者快速验证四足机器人的运动控制逻辑、步态规划算法，也可作为足式机器人入门学习的教学演示模型，帮助学习者理解多自由度串联连杆机构的运动原理、足式机器人的结构布局逻辑，模型同时保留了足够的拓展安装位，可根据试验需求加装视觉传感器、力传感器等元件，拓展更多的试验功能。
