汽车制动系统通风划线圆盘制动板结构

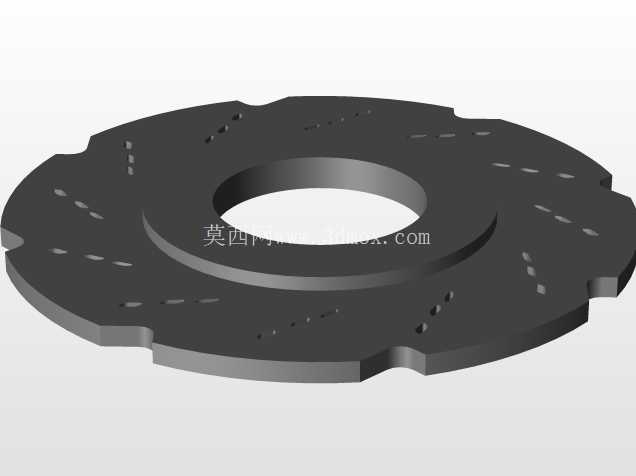

　　在乘用车与轻型商用车的盘式制动系统中，这类带周向缺口与表面划线的圆盘制动板，是承担制动动能转化核心功能的关键摩擦副部件，区别于实心制动盘的结构设计，其盘面的开槽与外沿缺口并非装饰性造型，每一处结构都对应实际行驶场景下的功能需求。日常市区通勤频繁启停、山路长距离下坡持续制动、高速行驶紧急减速这些工况里，制动片与盘面摩擦会产生大量磨屑与高温气膜，盘面分布的斜向划线可以在摩擦副相对转动时，持续刮除制动片表面的磨屑堆积，避免磨屑在摩擦面形成硬质点造成盘面拉伤，同时划线形成的微小导气通道能快速打破摩擦面间的高温气膜，避免连续制动后出现制动力衰减的热衰退现象。

　　外沿均匀分布的缺口结构，一方面是在制动盘高速旋转时形成被动导流效果，带动周边空气流经盘面带走摩擦热量，另一方面也能在制动盘受热膨胀时提供微小的形变释放空间，避免高温下整体结构出现翘曲变形，保证制动片与盘面的接触面积始终维持在设计阈值内。从安装边界来看，这类圆盘制动板的中心通孔是与轮毂轴头配合的定位基准，孔位的同轴度公差直接影响制动时的盘面跳动量，若跳动量超出设计范围，制动过程中会出现方向盘抖动、制动踏板 pulsation 的问题，因此建模时中心安装面的平面度、中心孔与盘面的垂直度都需要严格按照整车制动系统的匹配要求设定。

　　盘面的厚度尺寸需要匹配对应车型的制动卡钳行程，过厚会导致卡钳活塞回位不足出现拖磨，过薄则会降低整体热容，连续制动后温升过快超出摩擦片的工作温度区间。设计这类部件时，不能只关注盘面的摩擦功能，还要兼顾与周边部件的间隙匹配：外沿缺口的最大回转半径需要与转向节、防尘罩的内壁保留足够安全间隙，避免车辆行驶过程中颠簸跳动时出现运动干涉；中心安装面的沉台深度要与轮毂轴头的突出高度匹配，保证制动盘安装后能完全贴合轴头定位面，不会出现安装偏斜。很多初入行业的结构设计人员在做制动盘建模时，容易把注意力放在外观造型的划线、缺口上，忽略了安装基准面的形位公差设定，实际上这些看不见的配合公差，才是决定制动部件装车后实际使用体验的核心。

　　比如盘面的划痕深度不能过深，否则会加快制动片的磨损速度，缩短摩擦片的更换周期；划痕的倾斜角度要顺着制动盘的旋转方向设置，才能最大化排屑导气的效果，反向设置反而会加剧磨屑在摩擦面的滞留。外沿的缺口数量与分布角度也要做动平衡考量，均匀对称分布的缺口能减少高速旋转时的不平衡量，降低整车行驶时的底盘振动传递。这类圆盘制动板作为制动系统的易损安全件，其结构设计的每一处细节都直接关联行车安全，建模过程中需要平衡散热性能、摩擦效率、结构强度、安装适配性多维度的要求，不能单一追求某一项性能而忽略其他维度的约束，比如为了提升散热过度增加开槽密度，会直接降低盘面的结构强度，在极端制动工况下可能出现盘面开裂的风险。
