18倍光学变焦电动摄像模组结构设计

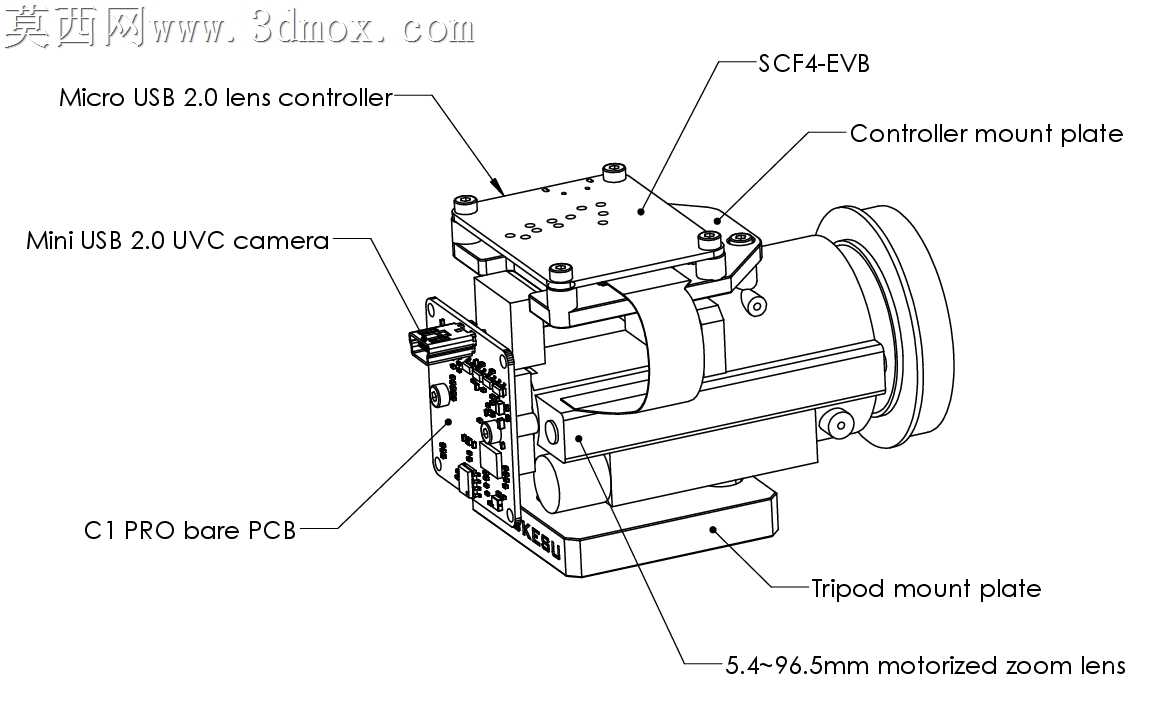

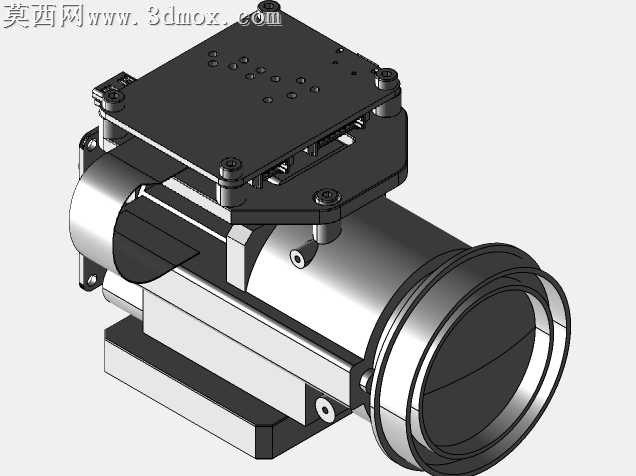

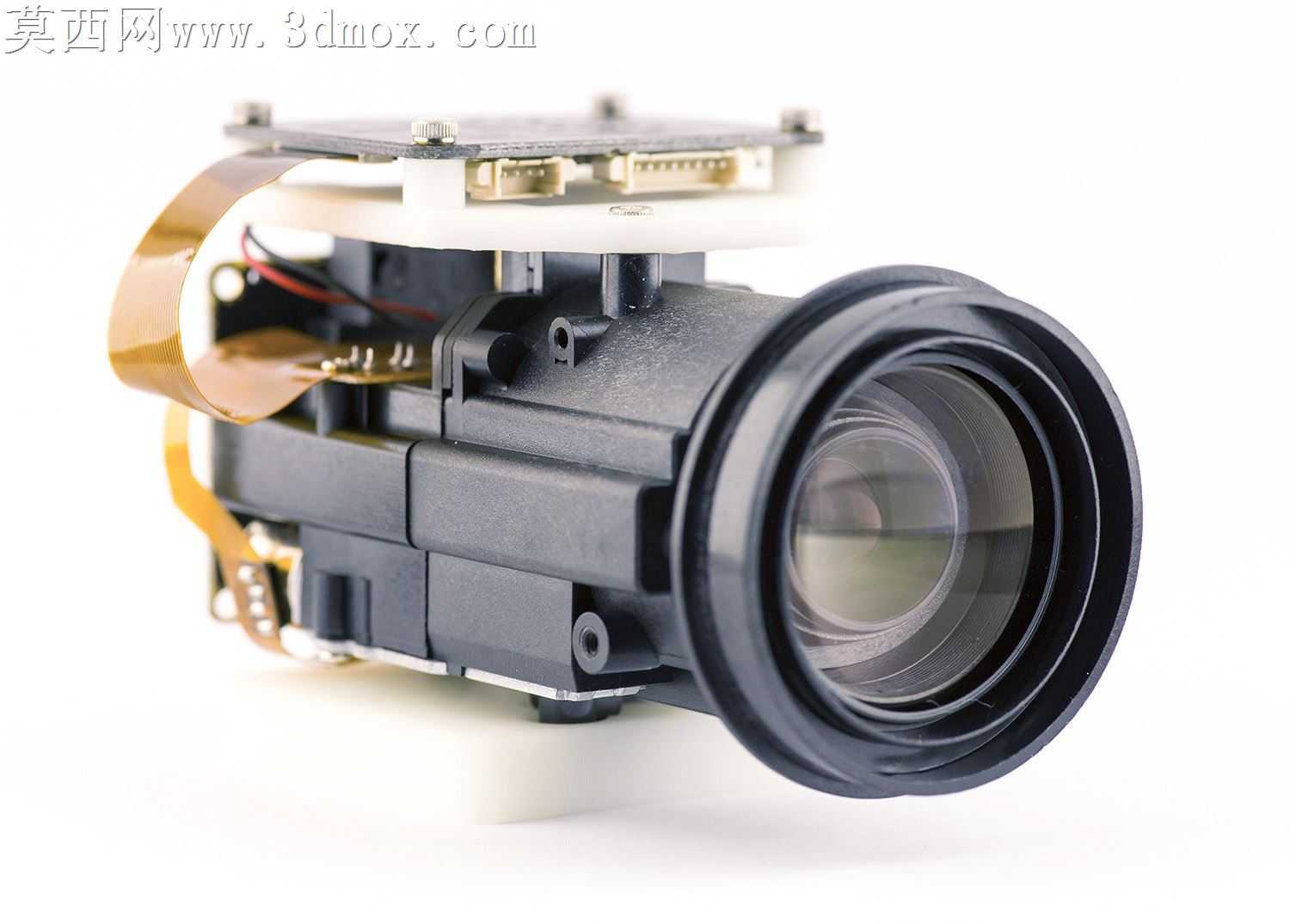

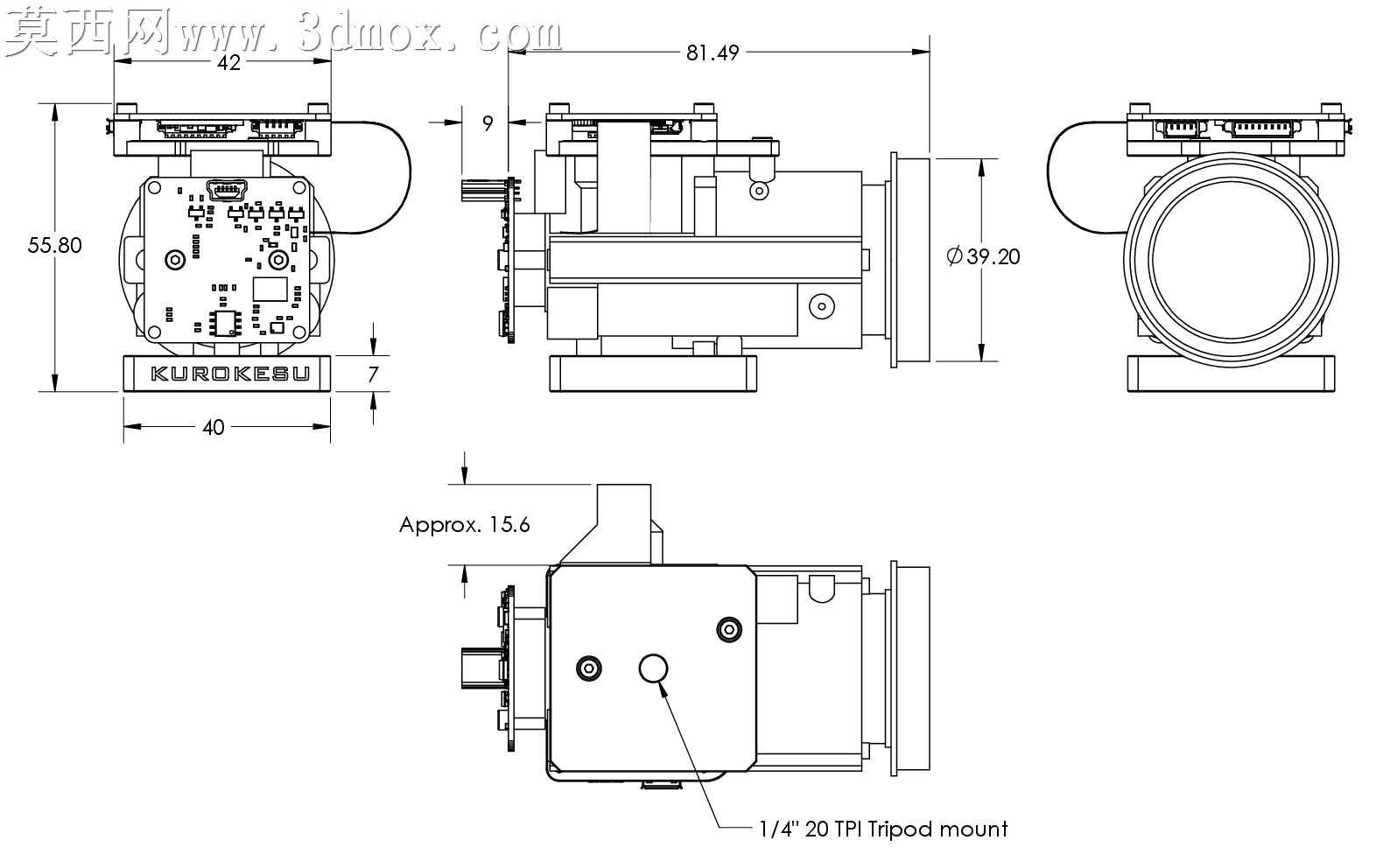

本作品为18倍光学变焦电动摄像套件的三维结构设计，建模过程中严格遵循精密光电产品的装配公差要求，对镜头组、驱动机构、电路承载板、柔性排线等所有部件进行1:1等比例还原，完整复现了该款小型电动变焦摄像模块的真实结构形态。建模阶段首先梳理整体装配逻辑，将整个套件划分为光学变焦镜筒组件、电动驱动调节单元、图像传感承载基板、柔性连接排线四大核心模块，分别完成各零件的特征建模后再进行总装配约束，确保各活动部件的运动行程符合18倍光学变焦的实际调节范围，镜筒的多级伸缩结构、镜片组的卡位结构、驱动马达的安装定位结构均做了精细化还原，没有省略微小的定位柱、螺丝孔、排线卡扣等细节结构。材质与渲染环节针对不同部件的物理属性做了区分设置：镜筒主体采用哑光黑色工程塑料材质，还原注塑零件的细腻磨砂质感，表面添加轻微的脱模纹理与装配使用的细微痕迹提升真实感；镜片部分采用高透光光学玻璃材质，设置合适的折射率、反射率与粗糙度参数，模拟光学镜片的通透质感与边缘的镀膜反光效果；柔性排线采用棕黄色聚酰亚胺基材材质，还原FPC软板的柔韧质感与表面线路的细微凹凸；金属固定件采用镀锌钢材材质，还原金属零件的冷调光泽与边缘的倒角高光；电路基板部分还原PCB板的哑光绿油质感与表面焊盘、接口的金属光泽，整体渲染效果贴近实物拍摄的视觉表现。设计思路上围绕小型化电动变焦摄像模块的集成需求展开，在有限的体积内整合光学变焦、电动驱动、图像输出的全部功能，结构布局充分考虑各部件的装配干涉问题，柔性排线的弯折弧度预留了变焦动作时的活动余量，驱动马达与镜筒变焦环的传动连接结构做了合理简化但保留核心传动逻辑，整体模型可用于光电产品结构参考、小型摄像模组方案验证、教学演示等场景，完整呈现了紧凑型高倍变焦电动摄像模块的结构设计特点。
