滚子链链轮传动组件三维结构设计

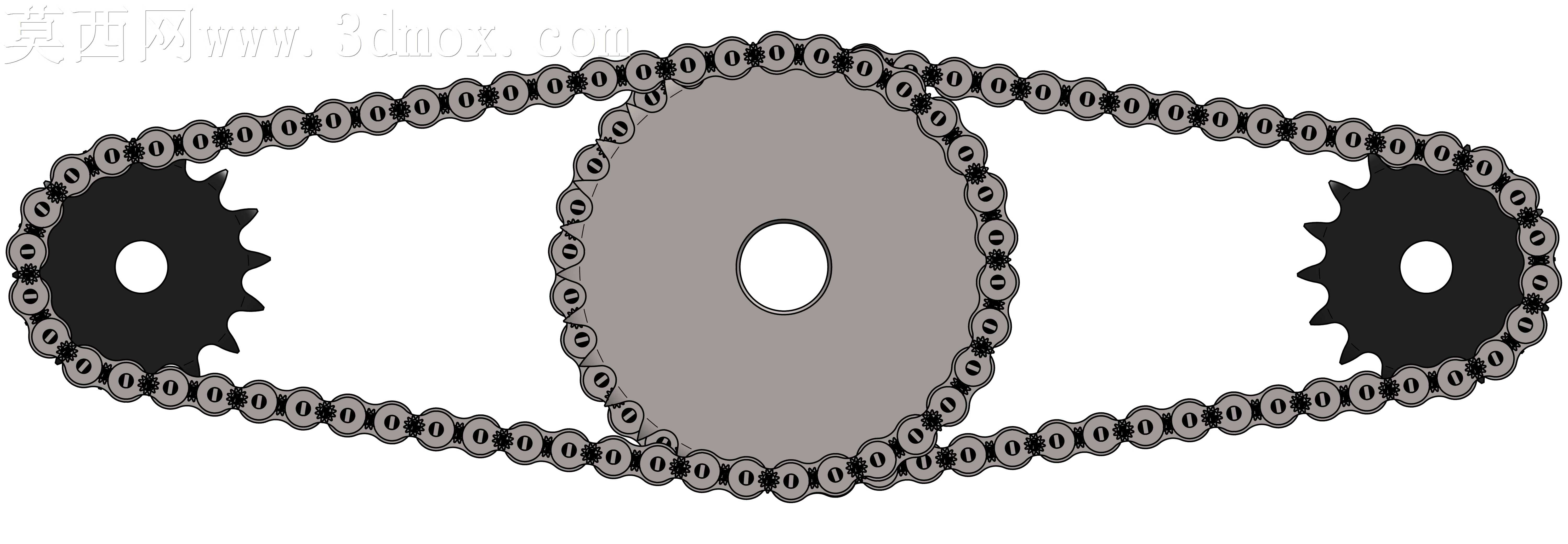

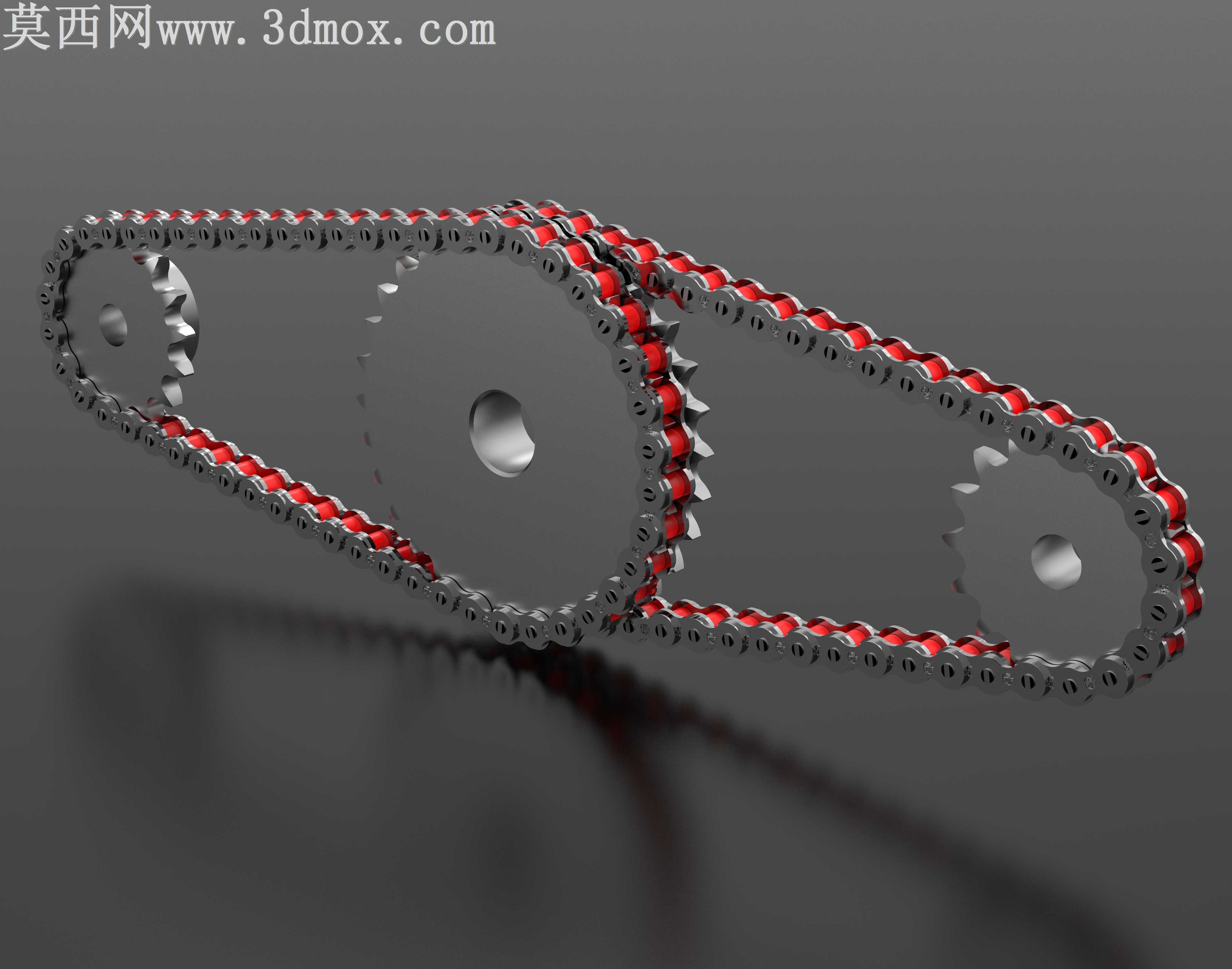

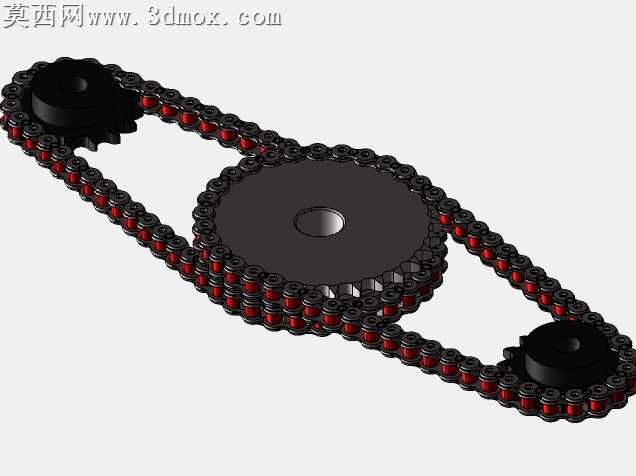

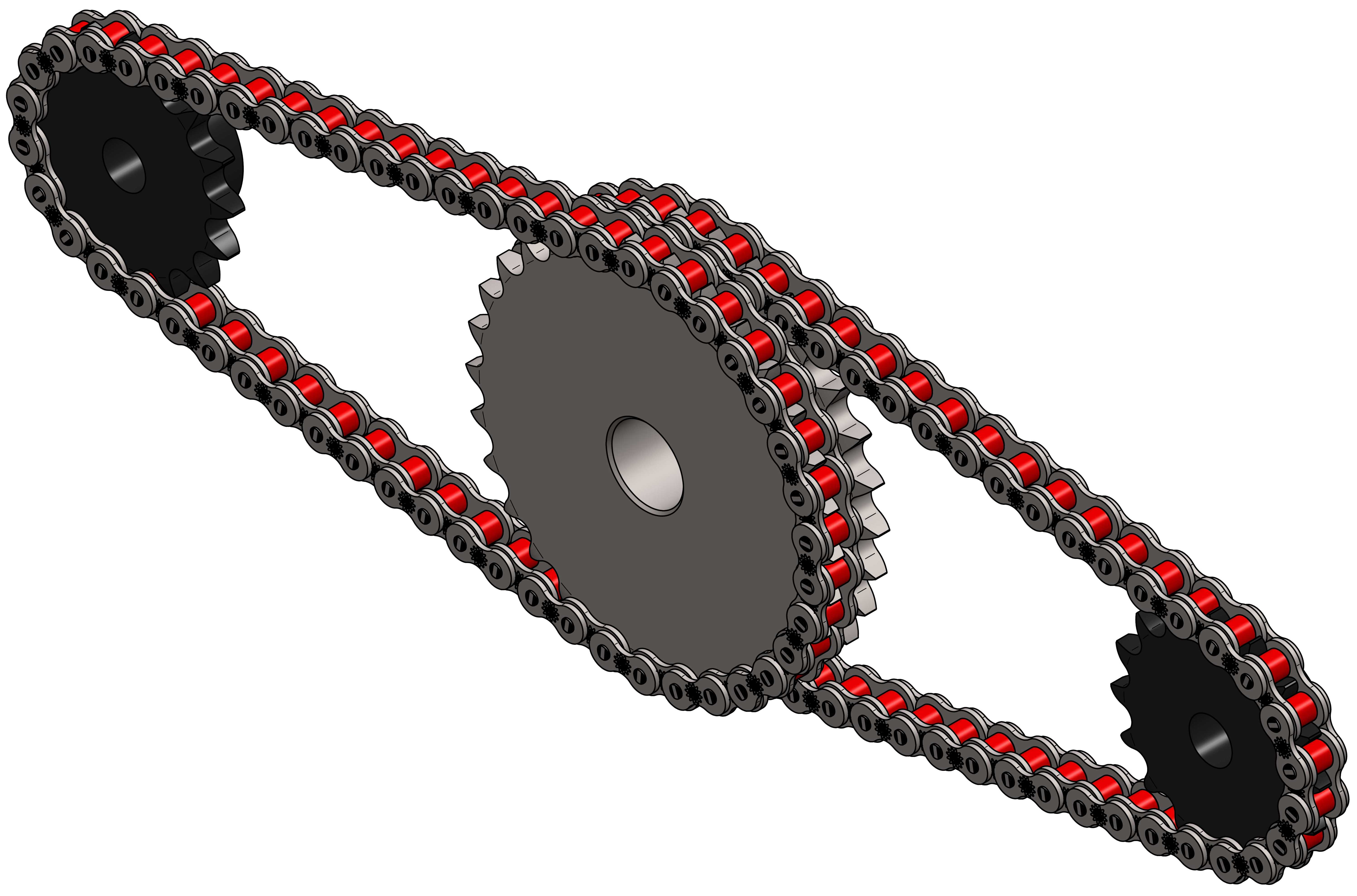

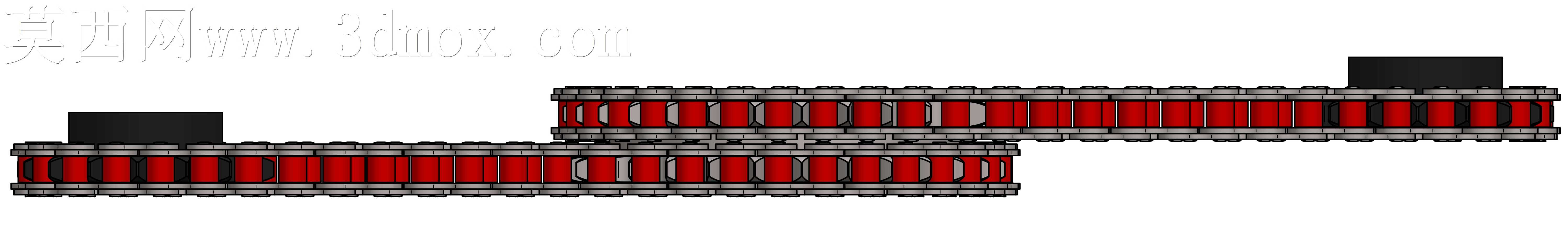

本作品为滚子链与链轮组成的链传动组件三维设计成果，建模阶段严格遵循机械设计标准中链传动的参数规范，针对不同齿数的链轮分别完成齿廓曲线的精准绘制，采用参数化建模方式保证链轮齿形符合啮合要求，齿距、齿沟圆弧半径、齿顶圆弧等关键尺寸均经过校核，确保与配套滚子链能够实现顺畅啮合无卡滞。滚子链部分逐节完成内链板、外链板、销轴、套筒、滚子的独立建模，还原每一个链节的铰接转动结构，通过阵列与装配约束完成整根链条的排布，精准还原链条绕经三个链轮形成的传动环绕形态，装配过程中严格控制链节与链轮齿槽的配合间隙，模拟真实传动状态下的啮合位置关系。材质与渲染阶段，为链轮赋予哑光金属材质，模拟经过机加工的钢制零件表面质感，金属粗糙度参数经过反复调试，还原工业金属零件的哑光磨砂触感；滚子链的链板部分采用深灰金属材质，销轴与滚子部分做了细微的材质区分，滚子边缘添加轻微的红色标识增强视觉层次，场景搭建采用深色哑光地面作为承载，添加柔和的环境光与定向补光，通过光影效果突出链轮的齿形轮廓与链条的铰接结构细节，渲染输出的效果图清晰展现整套传动组件的空间布局与结构形态。设计过程中重点考量链传动的张紧形态，三个链轮呈三角形排布，链条的张紧段与松弛段形态均做了真实还原，避免出现链条过度拉伸或松弛脱落的不符合实际工况的形态，每一处铰接位置都保留了合理的转动间隙，符合链传动实际运行的结构逻辑，整套模型完整还原了滚子链链轮传动的核心结构特征，可用于机械原理演示、传动结构方案展示等场景。
