数控机床配套旋风除尘器结构设计

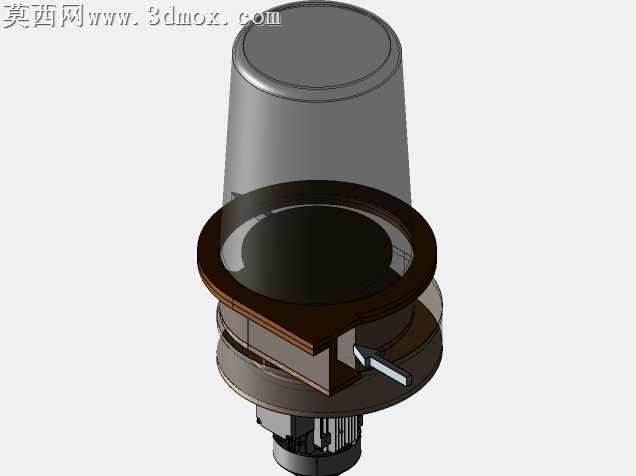

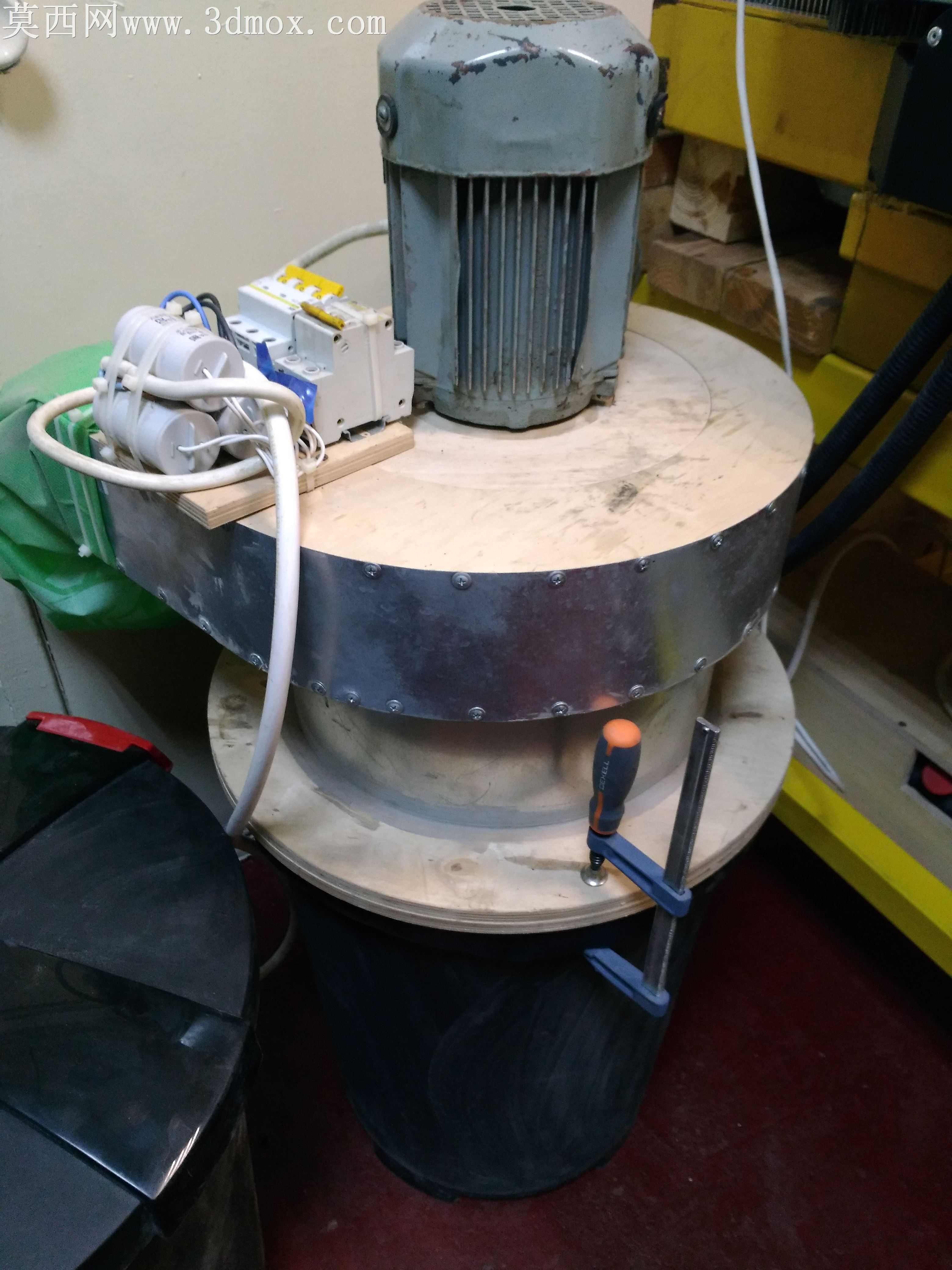

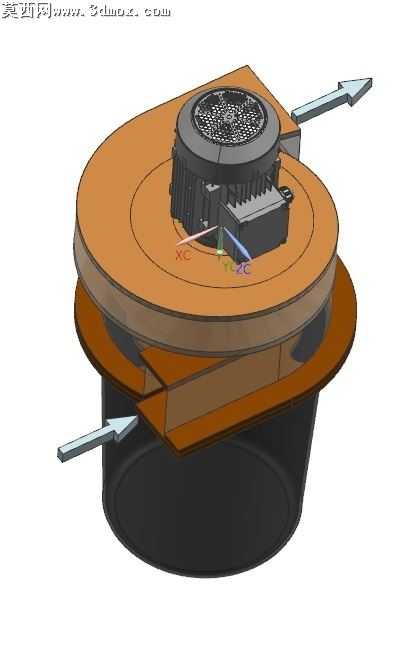

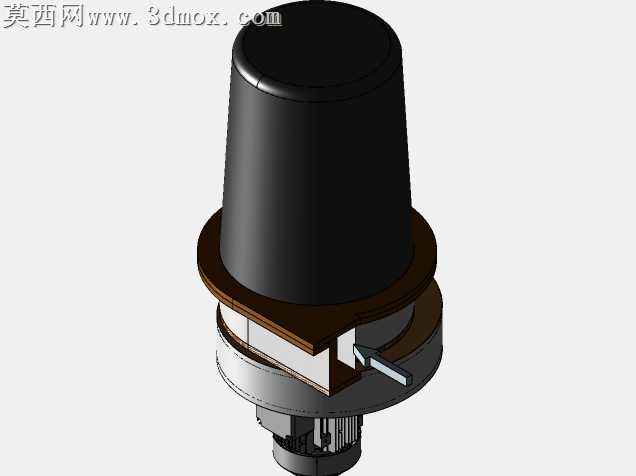

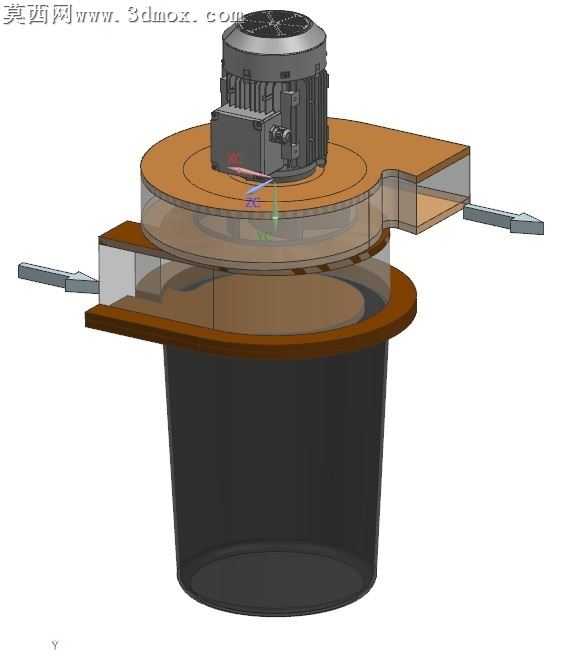

本作品为适配数控机床使用的旋风除尘器三维建模成果，整体建模过程严格遵循工业除尘设备的设计逻辑，以功能实现为核心搭建完整装配结构。建模阶段首先完成下部集尘桶的结构绘制，采用直壁桶型结构设计，桶口设置外翻法兰边用于和上部分离腔体实现密封衔接，桶体壁厚均匀，预留足够的集尘容屑空间，可容纳机床加工产生的金属碎屑、粉尘等废弃物，避免频繁清理影响加工效率。上部核心分离腔体采用旋风分离经典结构设计，进风口设置为切向水平接入形式，引导含尘气流沿腔体内壁做圆周旋转运动，依靠离心力实现粉尘与气流的分离，出风口设置在腔体顶部中心位置，经过净化的气流从此处进入上部风机段。顶部驱动单元选用0.75kw功率的工业吸风电机，建模时完整还原了电机的散热筋、接线盒、顶部风罩等细节结构，电机与腔体衔接处设置密封安装座，保证气流通道的密闭性，避免漏风影响吸尘负压。整体模型在渲染阶段对不同部件赋予了贴合实际的材质属性：下部集尘桶采用哑光黑色工程塑料材质，还原工业集尘桶的耐磨抗冲击质感；中部旋风分离腔体采用半透明茶色亚克力材质，可直观展示内部气流走向与结构形态；顶部电机采用深灰色铸铝材质，还原金属电机的哑光金属质感与表面细节；进出风口接口采用银灰色金属材质，匹配实际工业风管的金属质感。结构设计上充分考虑了设备的实用性，进风口与出风口均设置标准尺寸的外接接口，可直接匹配车间常规100mm直径的波纹吸尘软管，无需额外转接配件即可完成与机床吸尘口、排风管道的连接。旋风分离结构无需滤芯耗材，依靠离心力即可完成大部分粗颗粒碎屑的分离收集，可有效降低后续过滤单元的负载，延长过滤元件使用寿命，适配数控机床加工过程中产生的金属切屑、打磨粉尘等工况的除尘需求，整体结构紧凑，可直接放置在机床侧边地面使用，无需额外安装支架，占用车间空间小，拆装清理便捷，打开上部腔体即可直接倾倒下部集尘桶内收集的碎屑，日常维护操作简单。建模过程中各部件的装配关系完整还原，所有衔接处的配合公差均按照实际工业装配要求设置，不存在干涉错位问题，可直接用于后续的工程出图、3D打印样件验证或者虚拟工况仿真使用。
