大型铝胶合板数控切割加工设备

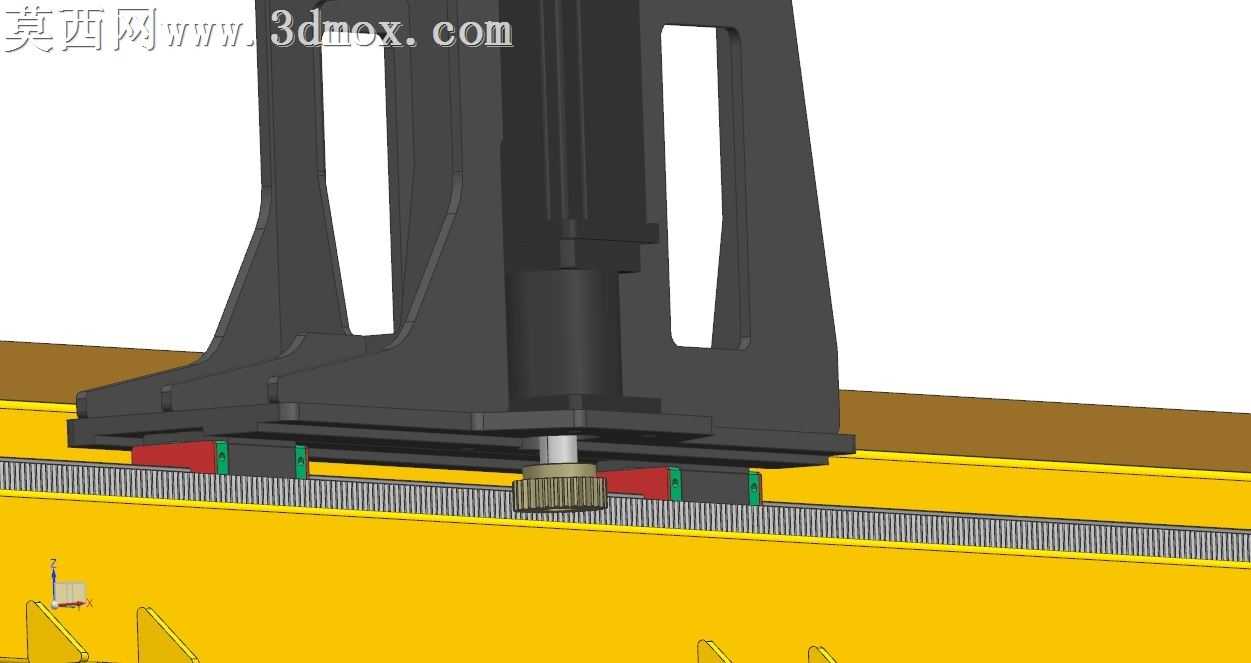

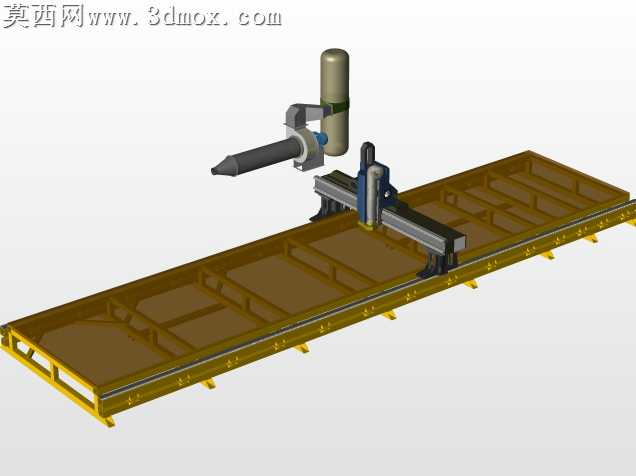

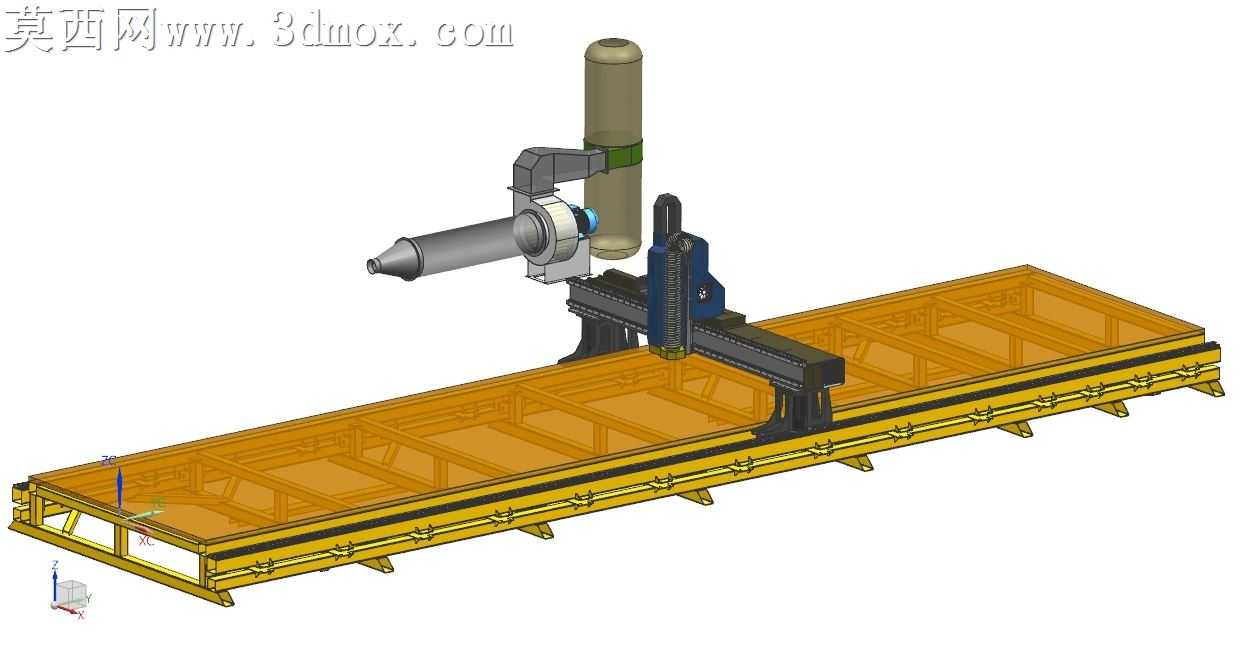

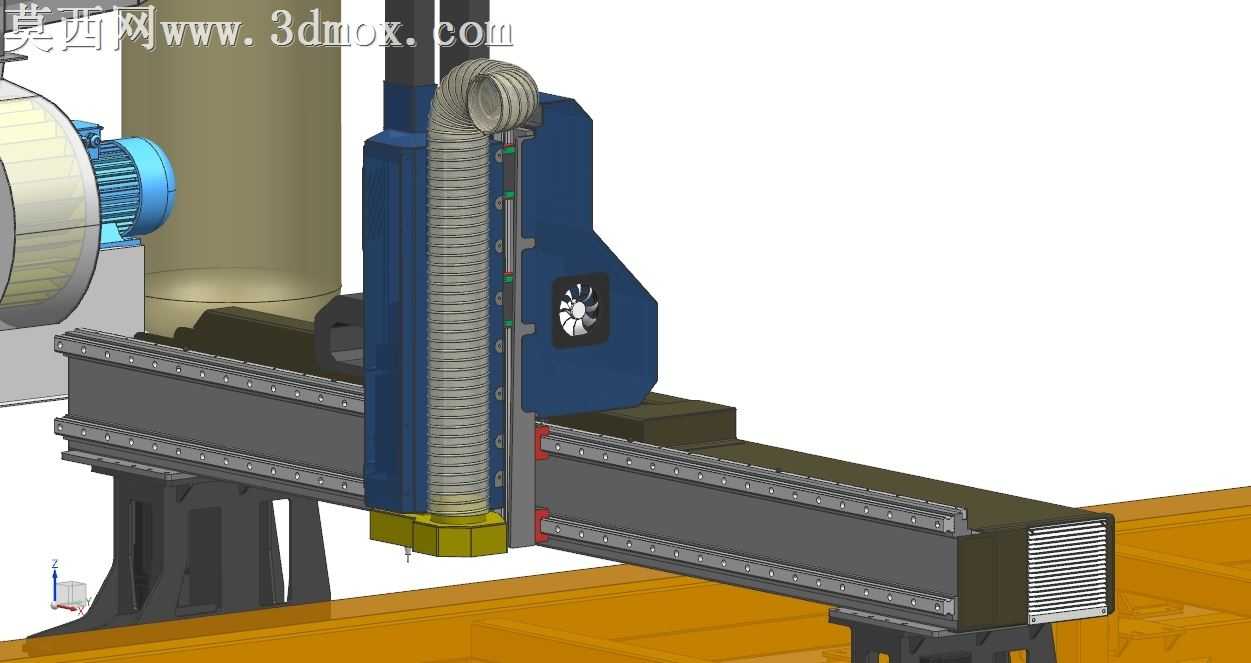

本模型为大型铝、胶合板专用数控切割设备，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配结构的干涉校验完全符合实际生产装配要求。模型渲染阶段针对不同部件赋予了对应真实材质：床身主体采用焊接钢结构材质，还原了型材焊接机架的金属质感与表面防锈处理的哑光黄漆面效果；横梁传动部件采用铸铁材质，呈现出铸造件的厚重质感与精密加工面的金属光泽；切割执行端分别还原了等离子切割组件与火焰切割配套气瓶的材质特征，金属管路、紧固件、导轨滑块等细节部件均做了精细化材质区分，渲染效果清晰展现设备的结构层次与工业质感。结构设计上，设备采用龙门式双驱移动结构，长条形焊接床身作为承载基础，床身内部设计有密集的型材加强筋结构，保证长行程工况下的整体刚性，避免加工过程中出现结构形变影响切割精度；床身两侧布置高精度直线导轨与齿条传动结构，为龙门横梁的纵向移动提供稳定导向与精准传动；横梁上搭载可横向移动的切割滑座，滑座上集成了垂直升降的切割头安装结构，可同时适配等离子切割与火焰切割两种加工头，满足不同材质、不同厚度板材的加工需求，配套的气瓶通过安装支架固定在滑座侧方，管路沿横梁走线槽布置，整体布局紧凑合理。设计思路围绕大尺寸板材加工场景展开，设备工作行程覆盖大规格铝型材、胶合板的整板加工需求，主轴额定功率配置为4.5千瓦，既可以满足常规工业板材的批量切割加工，也可通过参数调整适配小型爱好级加工主机的生产改造需求，整体结构兼顾了大行程设备的刚性需求与运动部件的轻量化设计，传动部位预留了伺服电机、减速机的安装位置，导轨、滑块等标准件均采用通用规格建模，方便后续的工程出图与生产落地，模型完整还原了设备的装配关系，各部件可单独拆解查看内部结构，能够为同类切割设备的设计优化、结构改进提供直观的三维参考。
