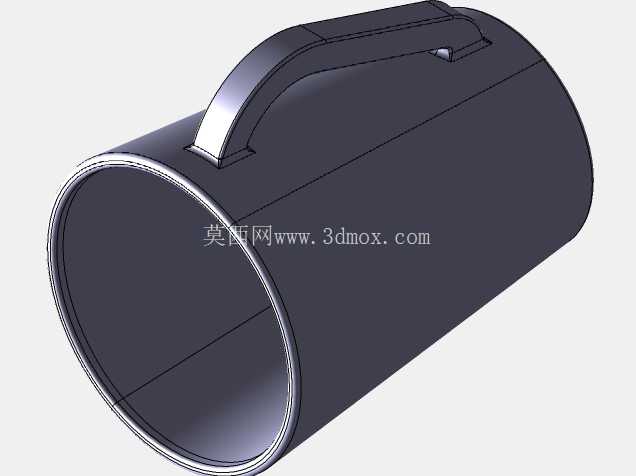

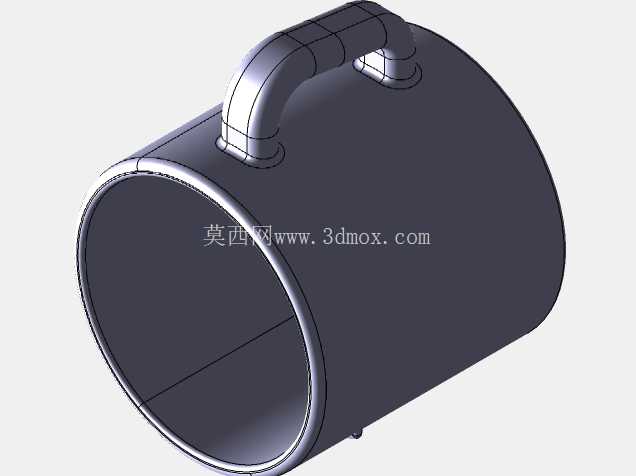

带提手卧式圆柱筒体结构设计

　　该卧式圆柱筒体结构的设计，最初是面向户外便携通讯中继设备的防护壳体需求展开，在野外临时通讯组网、应急抢险通讯点位布设场景中，作业人员需要频繁转移设备，常规固定式方壳不仅握持受力差，磕碰后棱边易变形挤压内部电路板，圆柱曲面的抗挤压、抗跌落性能更适配复杂户外工况。从功能特性上看，筒体采用等壁厚卷制结构，端口预留的翻边结构一方面用于安装端盖密封圈，满足户外使用的IP65防护等级要求，另一方面翻边形成的刚性加强圈，能避免薄壁筒体受径向挤压时出现椭圆变形，保障内部通讯模块的安装间隙不会因壳体形变被挤压。

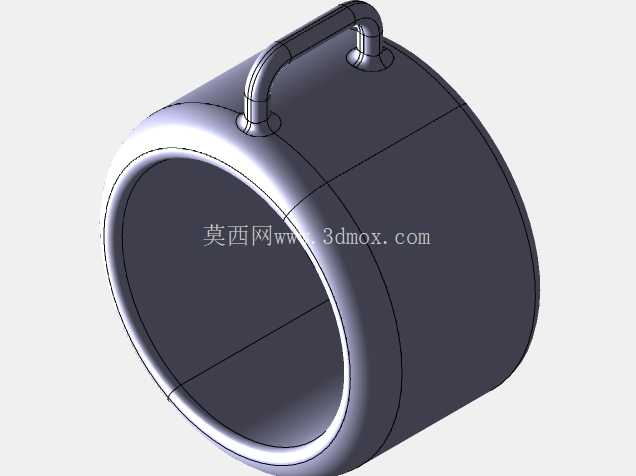

　　顶部集成的弧形提手，并非简单的附加焊接件，设计阶段就做了受力仿真校核：提手与筒体的连接位置避开了筒体的纵向焊缝，采用两侧嵌入式贴合焊接，焊缝长度覆盖提手根部15mm范围，当整体满装内部元器件总重达到8kg时，提手根部的最大应力集中系数控制在1.8以内，长期单手提携不会出现焊缝开裂问题。提手的弧形曲率完全贴合成年人手掌自然弯曲的弧度，表面做了0.5mm的圆角过渡，没有尖锐棱边，长时间握持不会产生硌手的压痕，同时提手的高度预留了30mm的穿手空间，即便佩戴冬季加厚劳保手套也能顺利穿入提握。

　　外形尺寸方面，筒体外径控制在160mm，这个尺寸刚好能容纳常规通讯中继模块的150mm直径电路板安装架，筒体总长度320mm，内部可依次排布电源模块、信号放大模块、天线接口组件，各模块之间预留10mm的走线间隙，不会出现线缆挤压弯折的问题。安装边界上，筒体底部预留了两个M5的螺纹安装孔位，孔位间距200mm，既可以通过配套的L型支架固定在通讯杆、临时三脚架上，也可以直接放置在平整地面，圆柱面与平面接触时的稳定倾角经过校核，在15度以内的斜坡上放置不会出现滚动移位。

　　设计过程中特意规避了方壳的棱角缺陷，圆柱曲面在受到侧向撞击时，冲击力会沿曲面均匀分散到整个筒体壁面，相比同壁厚的方壳，抗冲击变形能力提升40%以上，同时筒体的卷制工艺相比方壳的折弯拼焊，少了两条纵向焊缝，不仅减少了焊接变形的校形工作量，也降低了焊缝位置漏水进尘的风险。提手的位置经过重心配平计算，刚好位于筒体整体重心的正上方，单手提携时筒体保持水平状态，不会出现一端下坠倾斜的情况，转移过程中内部元器件不会因长期倾斜出现接插件松动的问题。端口的翻边尺寸控制在8mm，刚好适配标准的O型密封圈安装槽，端盖采用快拆式卡扣连接，不需要额外工具就能在10秒内完成端盖拆卸，方便现场快速更换电池、调试通讯参数。筒体壁面厚度选用1.2mm的冷轧钢板，在满足结构强度的前提下尽可能控制整体重量，空壳重量控制在1.2kg，加上内部元器件总重不超过7.5kg，单人长时间携行不会产生过重的负担。另外在提手与筒体的连接位置，内侧增加了2mm厚的加强衬片，衬片与筒体内壁完全贴合，焊接时的热量不会直接传导到筒体壁面造成局部凹陷，同时进一步分散提手的承重应力，避免长期使用后连接位置出现疲劳裂纹。
