齿轮齿条直线往复传动实验机构

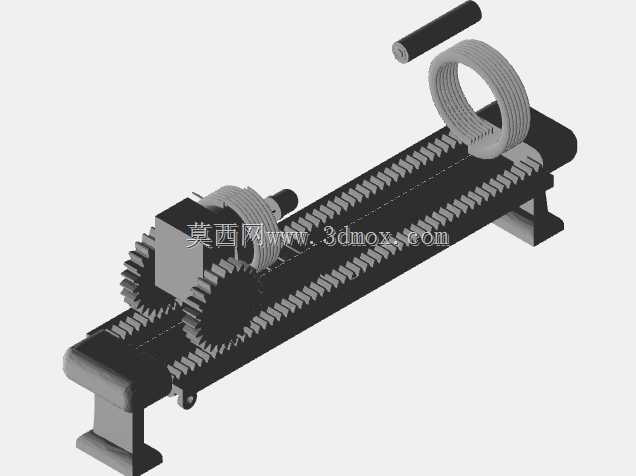

　　这套直线往复传动实验机构以长行程齿条导轨作为承载基准，将两组同轴布置的啮合齿轮组件搭载在滑动座体上，通过齿轮与齿条的连续啮合，把旋转输入转化为滑座沿导轨方向的直线进给运动，整套结构没有冗余的外壳包覆，所有传动配合关系完全外露，非常适合机械原理教学演示、传动方案验证以及小型工位直线移送场景的原理样机开发。从实际落地场景来看，这类敞露式齿轮齿条传动单元常被嵌入高校机械实验室的传动性能测试台、轻工产线的短距离工件推送工位，或是小型自动化设备的进给模组中：相比同步带传动，它不存在长期运行后带体松弛跳齿的问题，传动比恒定，进给位置重复精度更容易把控；相比滚珠丝杠传动，它的单段行程可以做得更长，对安装基面的平行度公差容忍度更高，

　　在低速大推力移送、长行程往复走刀的工况下，维护成本更低，现场调试时只需要定期清理齿面碎屑、补充润滑脂即可，不需要像丝杠那样配置专用的防尘护套和预紧调整机构。结构设计上，两根平行的长齿条沿基座长度方向对称固定，基座两端采用带支脚的支撑梁结构，支脚预留了安装通孔，可以直接锁附在实验台台面或者设备机架的安装面上，安装边界以齿条的总长度为纵向极限，横向宽度由两侧支撑梁的外轮廓决定，整机高度方向从支脚底面到齿轮轴顶端的尺寸紧凑，不需要额外预留大的上部操作空间。滑动座体跨装在两根齿条之间，座体上通过转轴装配两个大直径啮合齿轮，齿轮同时和下方的齿条保持齿面贴合，双齿轮对称布置的方式可以抵消单侧啮合产生的径向分力，
