带弯管接口球形腔体铸造模具结构

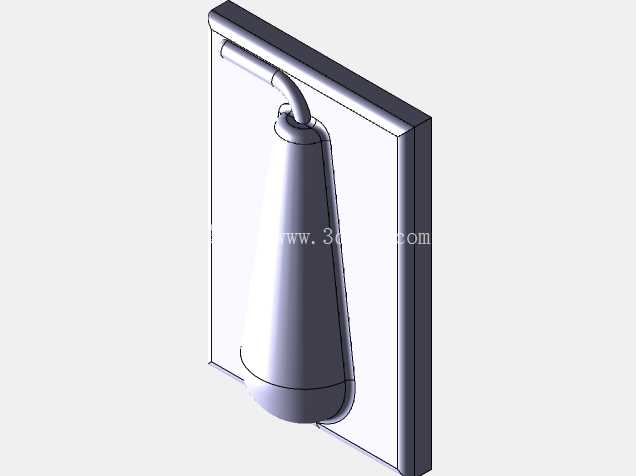

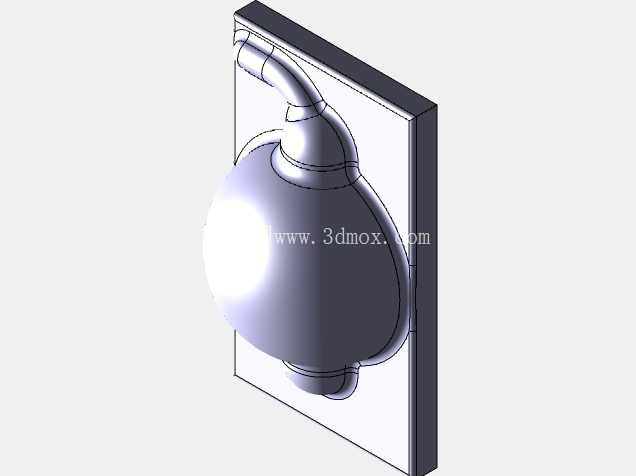

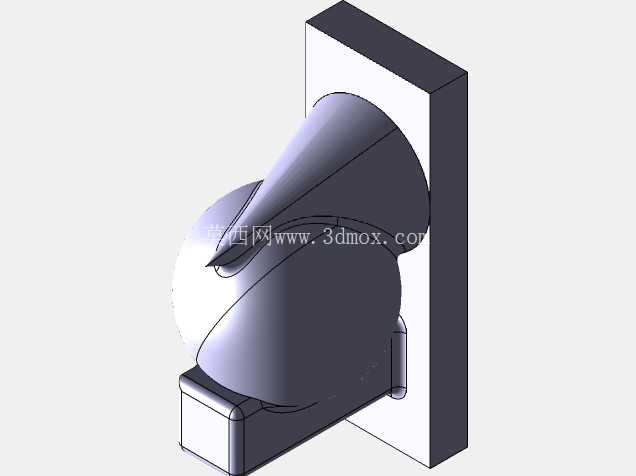

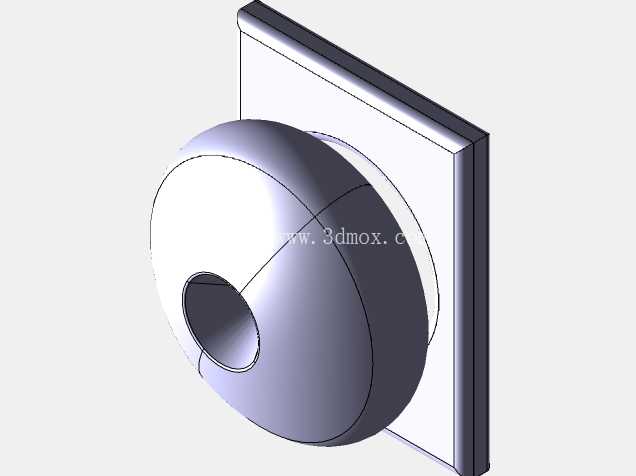

　　这套模具针对带侧向弯管接口的球形薄壁腔体类铸件开发，核心应用场景集中在民用给排水、小型压力容器配套的金属铸件生产环节，适配铝合金、锌合金等低熔点有色合金的重力铸造或者低压铸造工艺，铸件成品多作为管路系统中的储液缓冲腔、过滤腔壳体使用，日常工况下需要承受0.6-1.2MPa的流体压力，同时对接管路的接口位置有严格的同轴度要求，避免安装后出现密封失效渗漏的问题。从结构设计逻辑来看，模具采用一模出一件的布局，整体模架选用标准板式模架，定模侧直接加工出球形腔体的大半圆弧型腔，动模侧对应加工剩余的小半圆弧型腔，分型面设置在球形腔体的最大轮廓投影面上，这样开模时铸件可以完整留在动模侧，不会出现粘定模导致的取件困难。

　　侧向的弯管接口位置采用了整入式侧抽芯结构，抽芯方向沿着弯管末端的轴线方向设置，抽芯行程刚好覆盖弯管接口的总长度加上3-5mm的安全预留量，避免抽芯过程中刮伤铸件内壁的成型面，抽芯滑块采用斜导柱驱动，合模时通过楔紧块承受成型过程中的型腔内压力，防止滑块受反压后退导致铸件接口位置出现飞边或者尺寸超差。模具的浇注系统设置在球形腔体的底部位置，采用底注式进浇，金属液从型腔底部缓慢充型，能够有效避免金属液直接冲刷型腔壁导致的冲砂、夹渣缺陷，同时充型过程中型腔内的气体可以从顶部设置的排气槽以及弯管抽芯的配合间隙顺利排出，减少铸件内部的气孔缺陷。

　　从安装边界尺寸来看，整套模具的模架外形适配常用的200吨级立式铸造机安装尺寸，模架四周的压板槽位置完全匹配设备工作台的T型槽间距，不需要额外加装过渡垫板就可以直接上机安装，模具的总厚度在设备的最大开模行程范围内，开模后取件空间足够操作工人或者机械取件手伸入取出铸件，不需要额外调整设备的开模限位。冷却系统采用随形布局的水路，在球形型腔的背面加工出环形冷却水道，距离型腔壁的距离保持在12-15mm，保证冷却均匀，不会出现局部冷却过快导致的铸件应力集中变形，弯管抽芯滑块内部也设置了点冷回路，针对接口位置的厚壁区域加强冷却，缩短整个铸件的成型周期，避免厚壁位置出现缩孔缩松缺陷。

　　在细节设计上，型腔的所有转角位置都做了R2-R3的圆角过渡，一方面是减少铸造过程中的应力集中，降低铸件开裂的风险，另一方面也能减少模具热处理过程中出现的应力开裂隐患，延长模具的使用寿命。顶出系统采用均匀分布的顶杆，顶杆位置设置在铸件的法兰安装边以及浇道残留位置，顶出时受力均匀，不会顶穿铸件的薄壁区域，顶杆的配合间隙控制在0.02-0.03mm，既可以保证顶杆顺畅滑动，又不会让金属液钻入间隙形成飞边，减少后续铸件清理的工作量。这套模具在设计阶段就充分考虑了量产过程中的操作便利性，所有的活动部件都设置了润滑注油点，日常维护时不需要拆解模具就可以完成润滑保养，易损的抽芯镶件采用了快换结构，出现磨损或者拉伤时可以快速更换，不需要整副模具下机维修，能够有效减少生产线的停机时间，适配中小批量铸件的连续生产需求。
