带载物工装的平皮带输送设备结构

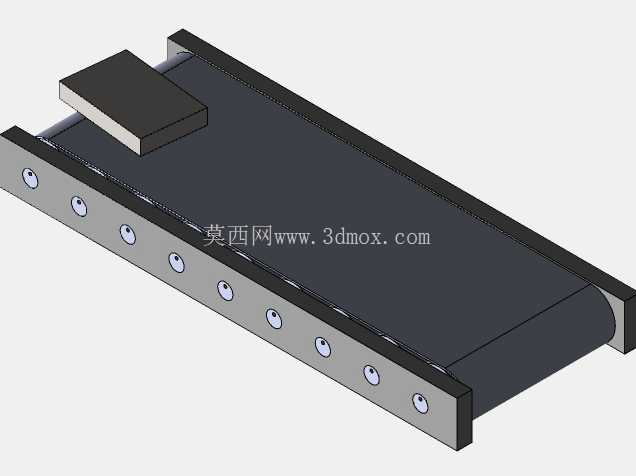

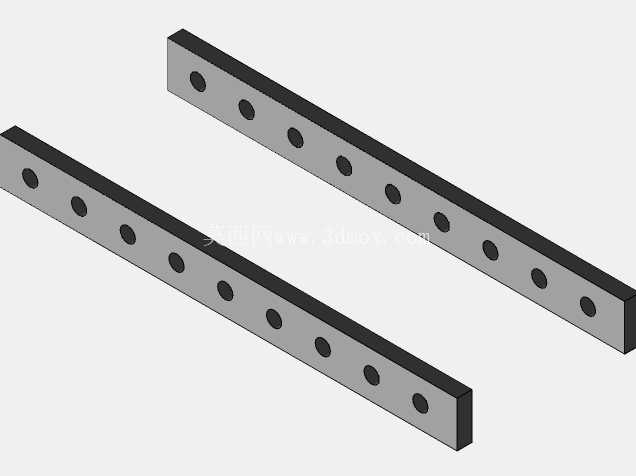

　　这款平皮带输送结构的三维建模，核心围绕轻型物料的短距离平稳传送需求搭建，在电子零部件组装、小型五金件工序流转、包装线前段供料这类场景中适配性极强，区别于重型滚筒输送的大负载定位，该结构主打轻载、低噪音、运行平稳的特性，可直接嵌入现有产线的工位间隙作为衔接输送单元，也可单独作为小型工件的转运载体使用。从结构设计逻辑来看，主体框架采用两侧平行的侧板作为承载基准，侧板上均匀排布的安装孔位，一方面用于固定内部的托辊支撑座，另一方面预留了外部护罩、传感器支架、挡料机构的安装接口，无需额外在侧板上二次打孔加工，降低现场改制的工作量。

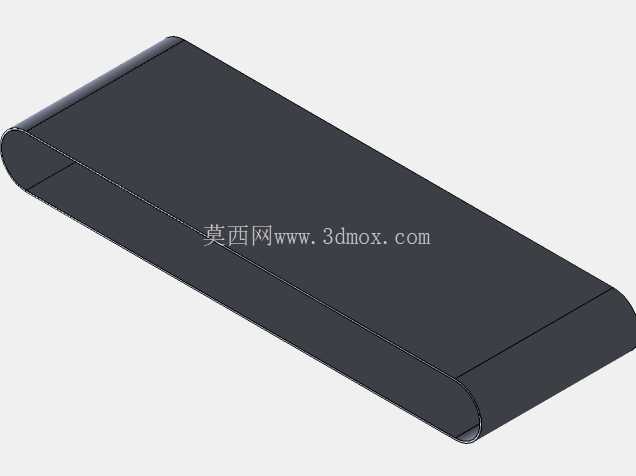

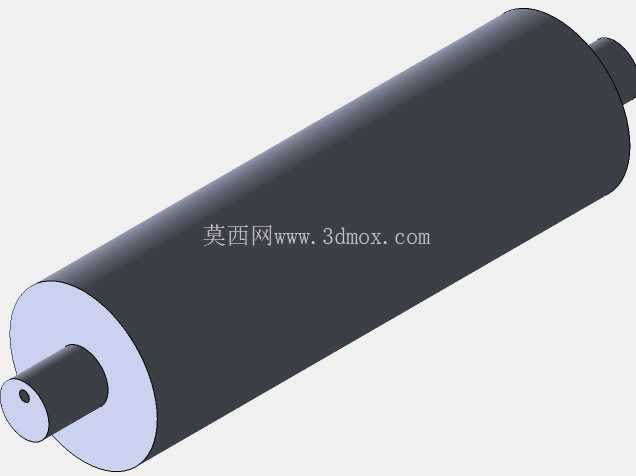

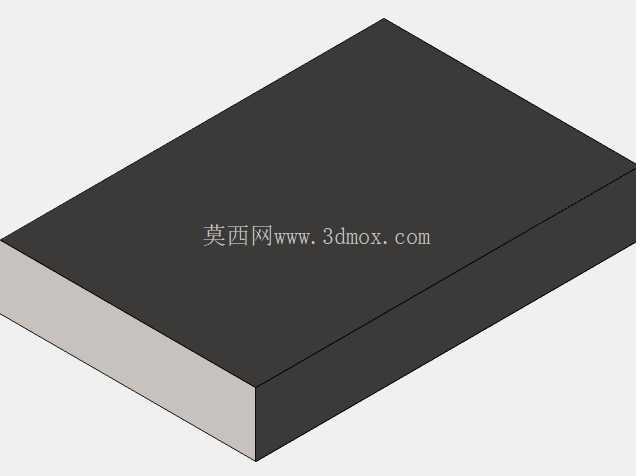

　　皮带选用表面平整的哑光平皮带，摩擦系数适中，既可以保证放置在皮带上的工件不会在启停阶段出现打滑偏移，也不会因为摩擦力过大导致工件取放时卡滞，皮带内侧与两端的驱动辊、从动辊贴合，张紧结构集成在从动辊端的侧板安装位，通过调节螺栓即可调整皮带张紧度，避免长期运行后皮带松弛出现跑偏问题。皮带上放置的块状载物工装，是针对特定规格工件设计的定位载具，工装底面与皮带表面完全贴合，依靠摩擦力随皮带同步运动，工装的上平面可根据待输送工件的外形加工定位槽、磁吸座或者夹持结构，保证工件在输送过程中不会出现位置偏移，满足后续工位的自动取料定位精度要求。

　　从安装边界来看，该输送结构的整体宽度控制在常规工位的操作范围内，两侧侧板的外侧没有突出的安装结构，可直接与相邻工位的工作台面对接，对接面的高度差可通过底部的支撑脚调节，支撑脚采用标准的脚杯安装接口，可根据现场地面的平整度调整整体水平度，也可搭配铝型材支架调整整体输送高度，适配不同高度的作业工位。驱动端的安装位预留了标准电机的连接法兰，可根据输送速度、负载需求搭配不同功率的减速电机，也可加装调速器实现输送速度的无级调节，满足不同生产节拍下的输送速度匹配需求。

　　在细节设计上，两侧侧板的边缘做了倒角处理，避免安装调试过程中划伤操作人员，皮带下方间隔布置的托辊，可减少皮带在负载状态下的下垂量，保证皮带工作面的平面度，即使输送长度达到一米左右，也不会因为工件放置位置偏载导致皮带局部凹陷，影响输送平稳性。该结构的所有零部件均采用常规标准件加工，侧板可采用铝板或者冷轧钢板折弯加工，辊筒采用标准的光面辊筒，皮带可根据输送环境选择防静电、耐磨损或者耐油污的材质，整体加工成本低，组装调试难度小，非常适合小型自动化产线的搭建或者旧产线的改造升级，建模过程中所有配合面均按照实际加工公差预留间隙，装配关系完全符合实际组装逻辑，可直接导出工程图用于生产加工，也可作为虚拟仿真的载体，用于验证输送过程中的工件运动状态、启停阶段的惯性滑移量，提前优化输送速度、皮带摩擦系数等参数，减少现场调试的试错成本。
