办公场景用按压式工字图钉结构设计

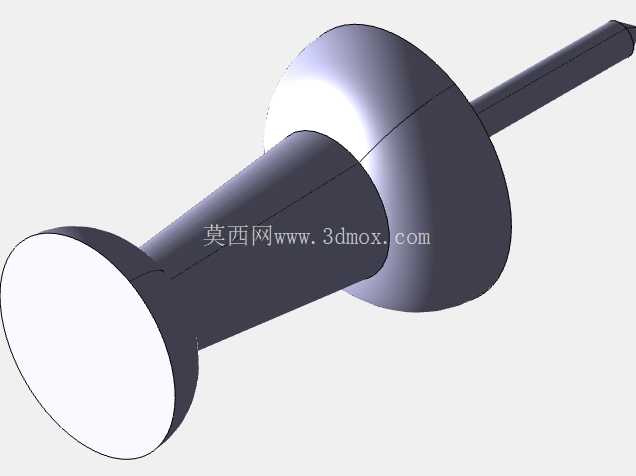

　　日常办公场景中，纸质文件、便签、通知的临时固定需求随处可见，工字图钉作为低成本、可重复使用的固定连接件，在公告栏、软木板、绘图板等场景中承担着快速固定的作用，相比胶水、胶带类固定方式，它不会在纸面残留胶渍，拆卸后纸面损伤极小，可反复插拔使用，是办公文具、绘图辅助场景中普及率极高的小五金件。这款图钉的结构采用经典的三段式设计，上部为大直径按压帽，中部为过渡锥台，下部为尖锐插针，三个部分通过曲面顺滑过渡，没有尖锐的棱角，避免使用者按压时划伤手部。按压帽的直径设计参考成年人拇指指腹的接触面积，做了微弧面处理，按压时受力均匀，不需要施加过大的按压力就能将插针压入软质基材，长时间使用也不会在指腹留下明显压痕。

　　中部过渡锥台的直径从按压帽处向下逐步收窄，一方面可以在插针刺入基材后起到限位作用，避免按压力度过大导致整个图钉完全没入基材难以拔出，另一方面锥面的导向作用也能让插拔过程更顺畅，不会出现卡滞。下部插针采用等直径圆柱结构，针尖做了小角度磨尖处理，刺入软木、KT板、毛毡板这类常用公告栏基材时阻力极小，不会造成基材表面大面积开裂，插针的长度经过匹配设计，既能保证穿透3-5张常规A4打印纸后刺入基材足够深度，保证固定牢固不会松脱，又不会因为过长导致穿透基材背面造成安全隐患。

　　从结构设计的角度来看，这款图钉的建模过程优先保证了各段曲面的顺滑连接，按压帽与锥台的衔接处做了圆角过渡，避免应力集中，在批量冲压生产时，这个圆角结构可以减少板材冲压时的开裂风险，提升成品率。插针与锥台的连接位置做了同轴度约束，保证插针的轴线与按压帽的中心完全重合，按压时受力方向与插针刺入方向一致，不会出现因为偏载导致插针弯折、或者刺入方向歪斜的问题。实际使用中，这类图钉除了办公场景固定纸张，在手工制作、模型组装、展会布置等场景也有大量应用，比如沙盘模型制作时临时固定轻质装饰件，展会海报安装时临时定位海报位置，绘图时固定绘图纸边缘避免移位。

　　设计时需要考虑不同使用场景的受力需求，常规办公用图钉的插针直径控制在1mm左右，既保证足够的抗弯折强度，又能保证刺入时的顺畅度，按压帽的直径通常在10-12mm区间，兼顾按压手感和材料成本，整体高度控制在15-18mm，拔出时手指有足够的施力空间，不需要借助工具就能轻松取下。建模过程中对各段的拔模角度做了对应处理，如果采用塑料注塑生产按压帽部分，拔模角度设置在1-2度就能保证顺利脱模，如果采用金属冲压工艺，曲面的圆角半径不小于0.3mm，避免冲压时出现应力开裂。插针部分通常采用镀锌钢丝制作，与上部帽体的连接采用压合工艺，建模时在连接位置预留了0.05mm的压合过盈量，保证装配后插针不会松动脱落，即使反复插拔数百次也不会出现插针歪斜、脱落的问题。从安装边界来看，这款图钉适用的基材硬度不超过邵氏A60，过硬的基材比如实木、金属板不适合使用，否则容易造成插针弯折，固定纸张的总厚度不超过2mm，过厚的文件堆叠会导致插针刺入基材的深度不足，容易出现图钉脱落、文件掉落的问题。
