回转冷却器用马鞍形鞍座结构设计

　　在水泥熟料煅烧生产线的回转冷却系统中，鞍座是承担筒体载荷、保障设备平稳运行的核心支撑部件，本次设计的马鞍形鞍座，针对回转冷却器的大直径筒体、高温重载运行工况做了定向结构优化，完全适配水泥生产线上回转冷却机的安装使用需求。从实际工况出发，回转冷却器运行时筒体会持续做低速回转运动，同时受熟料高温传导、筒体热胀冷缩位移、运行振动等多重载荷作用，鞍座不仅要承担筒体及内部耐火砖、熟料的总重量，还要预留足够的热变形补偿空间，避免筒体热胀时出现应力集中导致焊缝开裂、结构变形的问题。

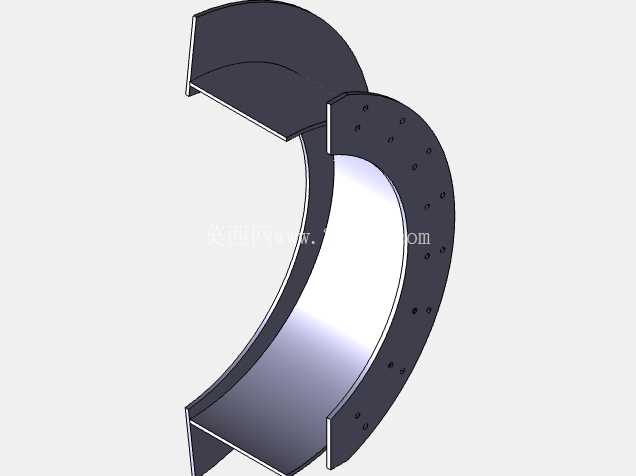

　　该鞍座采用半包围马鞍式弧形结构，内弧面与回转筒体的外圆曲率完全匹配，安装时可与筒体外壁实现大面贴合，相比传统点式或窄面支撑结构，能有效分散筒体径向载荷，降低单位面积的接触压强，减少筒体局部变形的风险。鞍座的法兰连接端设计了多组均匀分布的螺栓安装孔，孔位排布严格匹配设备底座的安装基准，安装时可通过螺栓实现与底座的刚性连接，同时法兰面加工有定位止口，能快速完成安装对位，降低现场安装的找正难度。鞍座的两侧翻边结构做了加厚处理，翻边与弧形主体之间采用圆弧过渡设计，避免直角连接处出现应力集中，在设备长期运行承受交变载荷时，能有效提升结构的抗疲劳强度，减少焊缝开裂的隐患。

　　从安装边界来看，该鞍座的弧形内圆尺寸完全适配对应规格的回转冷却器筒体外径，整体宽度、法兰孔的中心距、安装孔的孔径参数均符合行业通用的安装规范，可直接替换同规格的老旧鞍座部件，无需对现有设备底座做额外改造，降低设备维护更换的成本。在设计过程中，充分考虑了水泥生产现场的高粉尘、高温环境，鞍座的外露面均做了平整化设计，减少积灰死角，同时结构上预留了润滑脂加注的通道空间，方便后期运维时对鞍座与筒体接触面的润滑维护，减少磨损。鞍座的主体结构采用钢板折弯焊接成型，各焊接位置均设计了合理的焊接坡口，能保障焊接熔深，提升焊接结构的整体强度，焊接后可通过时效处理消除焊接内应力，避免后期使用过程中出现结构变形。

　　不同于普通的管道鞍座支撑，该结构针对回转设备的动态运行特性做了优化，弧形支撑面的弧度公差控制在合理范围内，既能保证与筒体的贴合度，又不会因为过定位导致筒体热胀时出现卡滞问题，可适配筒体在轴向、径向的小幅热位移，保障回转冷却器在不同工况温度下都能平稳运行。在实际应用场景中，该鞍座除了用于水泥行业的回转冷却器，也可适配同类型的回转窑、滚筒烘干机等回转类工业设备的支撑部位，只要筒体直径、载荷参数匹配即可安装使用。结构设计时充分考虑了加工工艺性，所有折弯边的折弯半径均符合常规板材折弯的工艺要求，法兰板采用等离子切割下料后再做铣面加工，保障安装面的平面度，无需特殊定制的加工设备即可完成生产制造，有效控制部件的加工成本。从受力角度分析，鞍座的载荷传递路径清晰，筒体的径向载荷通过弧形接触面均匀传递到鞍座主体，再通过两侧的法兰连接面传递到设备底座，整个结构没有明显的受力薄弱点，在额定载荷下的结构变形量控制在允许范围内，不会因为结构变形影响筒体的回转精度。
