带销橡胶结构弹性联轴器三维设计

在建材生产、重型输送这类存在冲击载荷的传动场景里，轴系对中偏差与载荷突变一直是影响传动寿命的核心问题，这款带销与橡胶缓冲结构的联轴器，正是针对这类工况做的结构适配。从实际应用来看，这类联轴器常被布置在减速机输出端与工作机输入端之间，比如水泥厂的熟料输送辊、磨机辅传驱动端，都能见到同结构产品的身影，它不需要轴系保持极高的安装对中精度，就能稳定传递额定扭矩，同时抵消部分安装偏差带来的附加载荷。

从结构功能上拆解，主体分为两个带联接法兰的半联轴节，中间沿法兰圆周均匀布置带橡胶缓冲套的传动销，销柱一端固定在单侧半联轴节的法兰孔内，另一端插入对应侧半联轴节的对应销孔，橡胶套填充在销柱与孔壁的间隙里。传动过程中，扭矩通过法兰传递到销柱，再通过橡胶套的弹性形变将力传递到另一侧半联轴节，当两轴存在径向、角向或者轴向的少量偏移时，橡胶套的形变可以补偿这些偏差，避免轴系承受额外的弯曲应力，同时设备启动或者载荷突变时，橡胶的阻尼特性可以吸收冲击能量，减少传动链上的振动传递，保护后端的轴承、齿轮等精密传动部件。

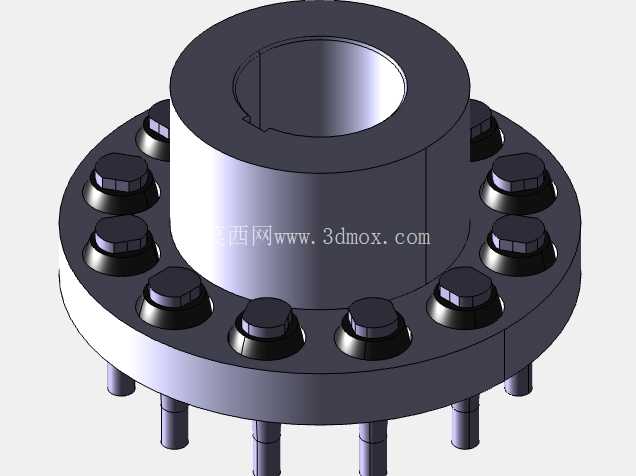

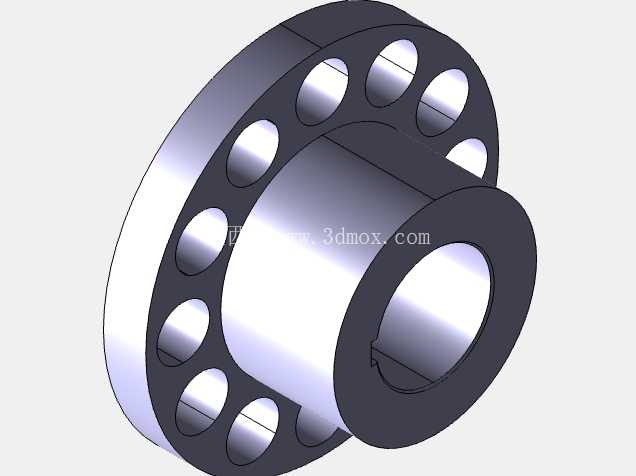

做这款结构的三维设计时，首先要确定的是额定扭矩对应的销柱数量与分布圆直径，图中这款规格的法兰分布圆上均匀布置了12组带锁紧螺母的销柱组件，每组销柱都配套了独立的橡胶缓冲套与压装结构，销柱尾部采用六角螺母锁紧，方便后期橡胶套磨损后快速更换，不需要整体拆卸两半联轴节。中心的轴孔设计了键槽结构，用来和轴端的平键配合传递扭矩，轴孔的长度根据配合轴的轴伸长度确定，保证轴头插入后有足够的配合接触面积，避免键槽处出现应力集中。法兰端的螺栓孔采用均匀分布设计，和销柱位置错开布置，避免法兰截面出现强度薄弱区域，半联轴节的轮毂部分做了等强度过渡，从法兰盘到轮毂的过渡圆角经过优化，减少应力集中系数，满足长期交变载荷下的强度要求。

从安装边界来看，这款联轴器的轴向总长度由两半联轴节的轮毂长度加上法兰对接后的间隙确定，安装时需要预留足够的轴向窜动空间，避免设备运行过程中轴系热胀冷缩导致两半联轴节顶死。径向尺寸以法兰外圆为最大边界，安装时要保证外围有足够的拆装空间，方便后期更换橡胶缓冲套或者锁紧螺母时操作。中心轴孔的公差按照过渡配合设计，既保证装配时的同轴度，又方便检修时拆卸，键槽的尺寸公差符合通用传动件的配合标准，不需要额外定制非标键就能完成装配。

实际选型应用时，需要根据传递的额定扭矩、轴系的最大允许偏差、工作转速来核对销柱的数量与橡胶套的硬度，冲击载荷大的工况可以选用硬度稍低的橡胶套，获得更好的缓冲效果；对中精度较好、转速较高的工况可以选用硬度稍高的橡胶套，保证传动的扭转刚度。这款结构的联轴器相比刚性联轴器，对安装精度的要求更低，后期维护成本也更低，橡胶缓冲套属于易损件，采购替换成本低，不需要整体更换联轴器，非常适合工况相对恶劣、维护便利性要求高的生产场景。在三维建模过程中，所有配合面都按照实际装配关系做了约束，销柱与橡胶套、橡胶套与法兰孔、轴与轴孔的配合间隙都按照实际工程公差设置，方便后续做装配干涉检查、有限元强度校核时直接调用模型，也能直接导出工程图用于生产加工。
