格栅式引擎防护盖板三维结构设计

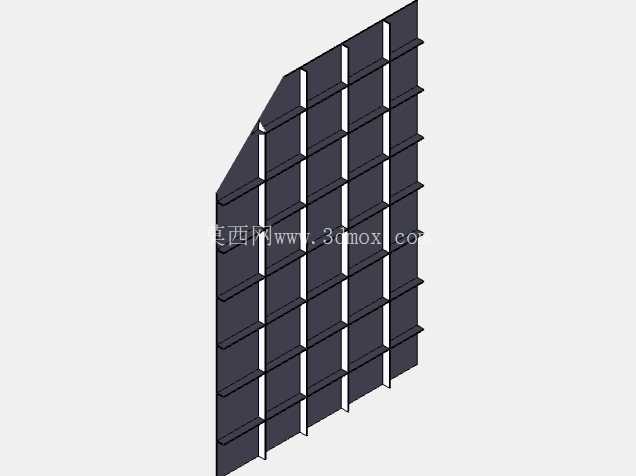

在工业动力设备与特种窑炉配套的防护结构设计中，格栅式盖板类构件的设计需要同时兼顾防护性能、通风散热需求与结构刚性，本次呈现的格栅式引擎防护盖板结构，正是针对这类复合需求完成的结构设计方案。从实际应用场景来看，这类构件既可以作为内燃机引擎舱的上部防护格栅，也可作为工业窑炉上部窑罩的上板结构使用，两种应用场景下的核心需求存在共通性，也有各自的设计侧重。作为引擎舱防护构件使用时，该结构布置在引擎舱上部的开放区域，核心作用是阻挡外部大尺寸杂物落入引擎舱内部，避免碎石、检修掉落的工具等硬物撞击引擎表面的管线、传感器与散热翅片，同时格栅的镂空结构可以保证引擎运行时产生的热空气顺利向上散出，避免封闭盖板造成的舱内积热，影响动力单元的运行稳定性。作为窑罩上板使用时，该结构安装在窑炉顶部的罩体开口位置，既可以阻挡窑内高温气流裹挟的大颗粒物料向外飞溅，保障作业区域的人员与设备安全，也能通过格栅间隙平衡窑内外的气压差，避免窑内压力异常波动影响热工效率。

从结构设计思路来看，该构件采用等间距纵横筋条交叉的格栅布局，筋条的厚度与间距经过受力核算，在保证镂空率满足通风、泄压需求的前提下，最大化提升整体结构的抗冲击性能。构件的一侧边缘采用斜切收边设计，这一细节是为了匹配安装位置的边界轮廓，在引擎舱应用场景下，斜切边可以贴合引擎舱上部的倾斜钣金轮廓，保证安装后与周边构件的缝隙均匀，避免出现凸起或过大间隙影响防护效果；在窑炉应用场景下，斜切边可以匹配窑罩顶部的倾斜导流面，引导向上散出的气流沿预设方向流动，减少热气流直吹周边管线与操作人员的概率。纵横筋条的交叉位置采用一体化连接设计，没有额外的拼接焊缝或紧固件，这种设计一方面可以减少应力集中点，避免长期受振动、高温影响出现连接位置开裂的问题，另一方面也能降低后期的维护成本，不需要定期检查连接点的松动情况。

从安装边界与尺寸适配的角度来看，该格栅构件的整体轮廓为矩形加单侧斜切的异形结构，安装时通过筋条末端的预留贴合面与基座进行固定，固定点均匀分布在构件的四周边缘，每侧的固定点间距保持一致，保证安装后整体受力均匀，不会出现局部翘起的问题。筋条的高度方向尺寸经过匹配设计，安装后筋条的上表面与周边覆盖件的表面保持齐平，不会出现突出的棱边造成剐蹭风险，筋条的下表面与内部被防护的部件之间预留了足够的安全间隙，即使构件受外力出现轻微形变，也不会直接接触到内部的引擎部件或窑炉内衬，避免造成二次损伤。格栅的单个镂空格尺寸经过反复校核，在引擎应用场景下，镂空尺寸可以阻挡直径10mm以上的杂物进入，同时不会因为间隙过小造成通风阻力过大，影响散热效率；在窑炉应用场景下，该间隙尺寸可以阻挡大部分飞溅的高温物料颗粒，同时保证泄压速度满足窑内压力波动的排放需求。

在实际的结构建模过程中，筋条的拔模角度、交叉位置的圆角过渡都做了针对性优化，所有的棱边位置都设置了微小的工艺圆角，避免加工过程中出现应力集中导致的开裂，也能减少安装维护过程中尖锐棱边划伤操作人员的风险。筋条的壁厚保持均匀，符合注塑、钣金冲压或者铸造加工的工艺要求，不管是采用金属钣金焊接、一体铸造成型还是工程塑料注塑成型，该结构都能很好的适配加工工艺，不需要额外做复杂的工艺补正。针对不同应用场景的材质适配需求，该结构的壁厚预留了调整空间，如果是用于引擎舱的常温防护场景，可以采用轻量化的工程塑料或者薄钣金加工，降低整体重量；如果是用于窑炉附近的高温场景，可以调整为耐热钢板或者铸钢材质，通过调整筋条厚度满足高温下的结构强度需求，不需要改动整体的安装尺寸与轮廓，具备很好的场景适配性。
