适配CA6140车床的ER11刀架夹具结构

　　在普通车床的小批量精密加工场景里，刀具装夹的同轴度、重复定位精度直接决定了小件加工的尺寸一致性，这款适配CA6140车床的ER11规格刀架夹具，就是针对车床原有刀位装夹小径刀具时刚性不足、找正耗时久的痛点做的结构优化。从实际使用场景来看，车间里做小型轴套、细杆类零件的车削、端面钻铰工序时，原先用刀排压紧直柄刀具的方式，每次换刀都需要打表找正，伸出长度稍长就容易出现振纹，尤其是加工直径6mm以下的小孔、细轴时，普通刀架的压紧力分布不均，很容易出现刀具偏摆、吃刀时让刀的问题，这套夹具直接通过柄部适配CA6140的刀架安装位，不需要额外改造刀台，就能实现ER系列弹性夹头的快换装夹。

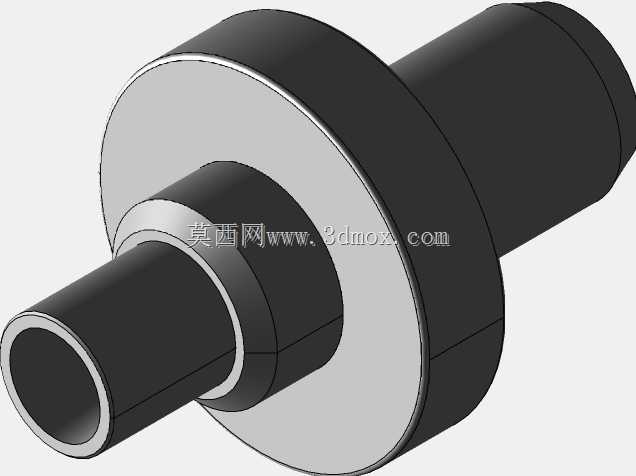

　　从结构设计思路上，整个零件采用阶梯轴式的整体布局，靠近刀架安装侧的大直径法兰盘是定位基准面，安装时法兰端面贴紧刀架侧壁，柄部插入刀架的装夹槽内，通过刀架的压紧螺栓直接锁紧，不需要额外制作过渡接板，法兰盘的厚度经过核算，既保证了夹持时的刚性，又不会过多占用刀架的回转空间，避免刀架转位时和尾座、卡盘发生干涉。中间的过渡段做了直径收窄的设计，一方面是减少整体重量，另一方面是给刀具锁紧螺母留出操作空间，换刀时用ER扳手就能直接松紧螺母，不会被法兰结构挡住操作空间。前端的ER11夹头安装孔严格按照弹性夹头的标准锥度加工，锥面的粗糙度、圆度公差控制在满足精密夹持的范围内，保证夹头锁紧后和夹具本体的同轴度控制在0.01mm以内，装夹直柄刀具后，刀具伸出段的径向跳动可以满足小件精加工的要求。

　　从安装边界尺寸来看，夹具装入CA6140刀架后，整体伸出刀架端面的长度经过适配，不会超出车床小刀架的最大行程范围，加工最大直径的工件时，夹具本体不会和卡盘、工件发生碰撞；法兰盘的外径尺寸控制在合理范围，相邻刀位安装其他刀具时，不会出现空间干涉，刀架四工位转位时，整套夹具的外轮廓不会碰到车床的中拖板、护罩等部件。夹持端的内孔适配标准ER11弹性夹头，可以装夹直径1mm到7mm范围的直柄刀具，涵盖了小型车刀、钻头、铰刀、微型镗刀的常用柄径，换不同规格的夹头就能适配不同刀具，不需要更换整个夹具本体。

　　实际加工验证中，这套夹具装夹后，刀具的悬伸刚性比传统刀排压紧方式提升明显，车削45号钢的细轴时，切削参数可以适当提高，不会出现明显振纹，重复换刀后的定位精度偏差很小，不需要每次换刀都重新打表找正，能有效减少小件加工的辅助时间。夹具的整体结构没有复杂的异形曲面，加工工艺性好，本体采用40Cr材料调质处理后，锥面部位做淬火处理，保证长期使用不会因为夹头的张紧、拆卸出现磨损，维持夹持精度的稳定性。油路、排屑的细节上，夹具的外轮廓做了圆滑过渡，没有容易积存铁屑的死角，加工时的切削液可以顺着阶梯面流走，不会在安装面堆积铁屑影响定位精度，日常维护只需要定期清理锥面的铁屑、杂质，就能保证长期的装夹可靠性。对于做小型精密零件车削的加工场景，这类集成式的ER夹头刀架，能在不改造机床原有结构的前提下，直接提升刀架的小径刀具装夹能力，适配更多复杂小件的加工需求，不管是单件修配还是小批量生产，都能有效降低装夹找正的时间成本，提升加工过程的稳定性。
