手动杠杆式冷却软管切割工装设计

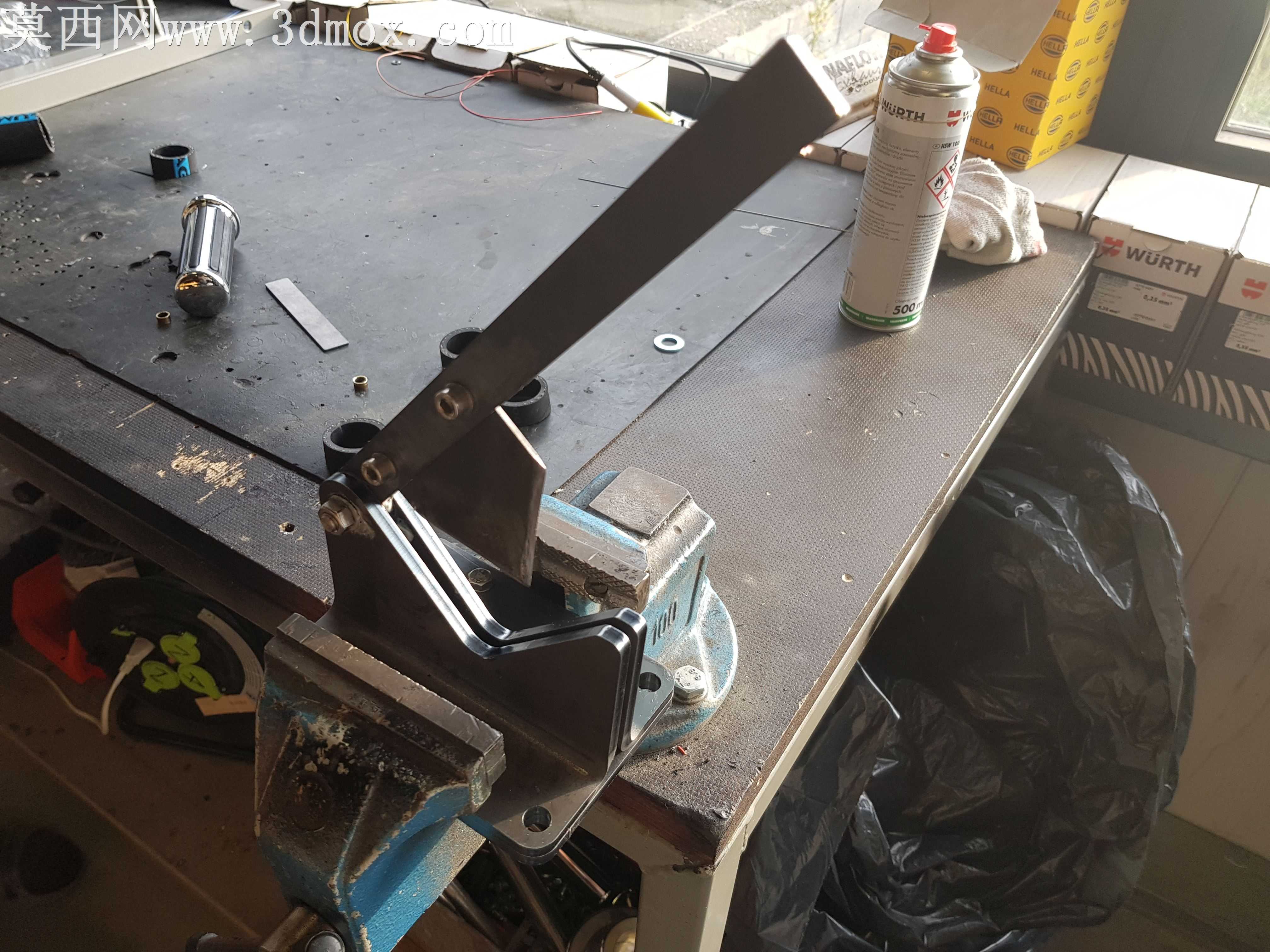

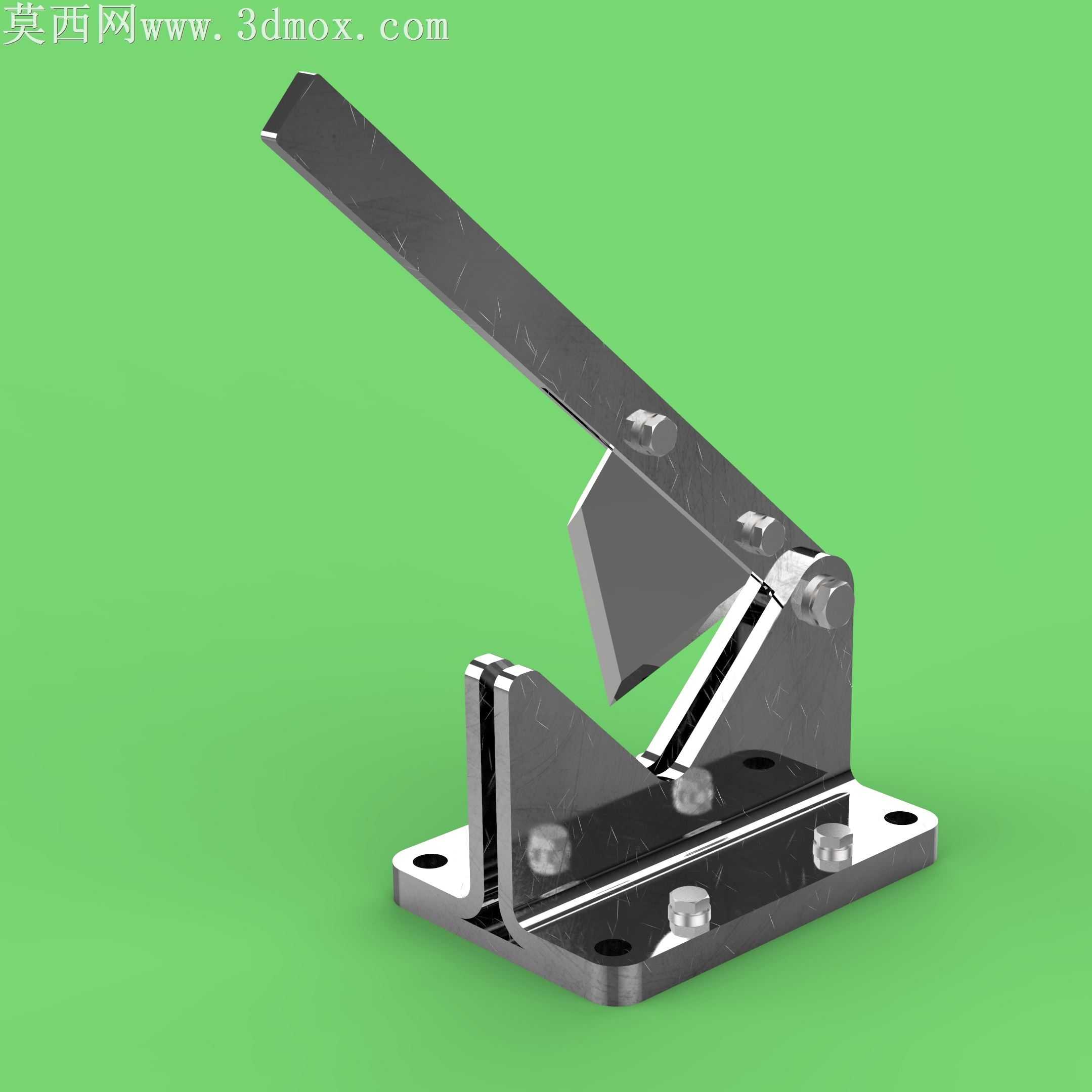

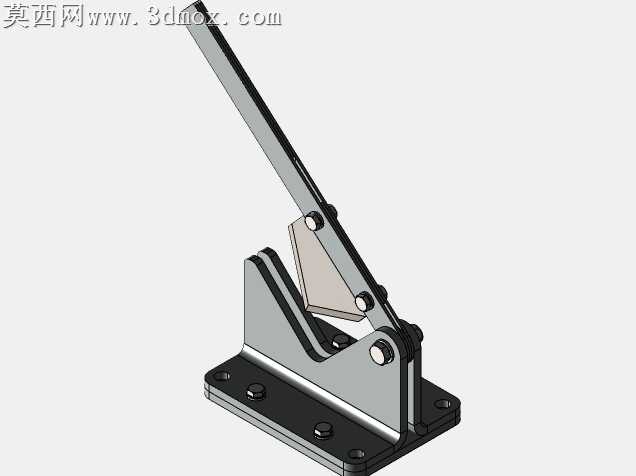

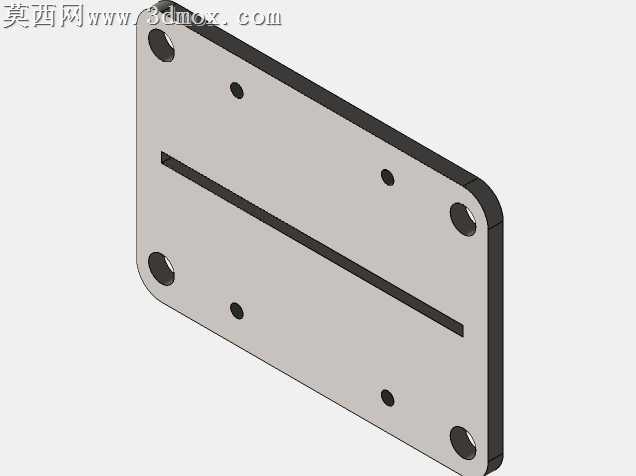

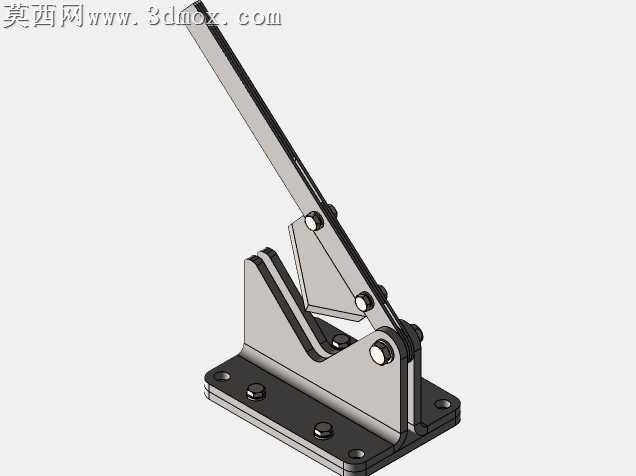

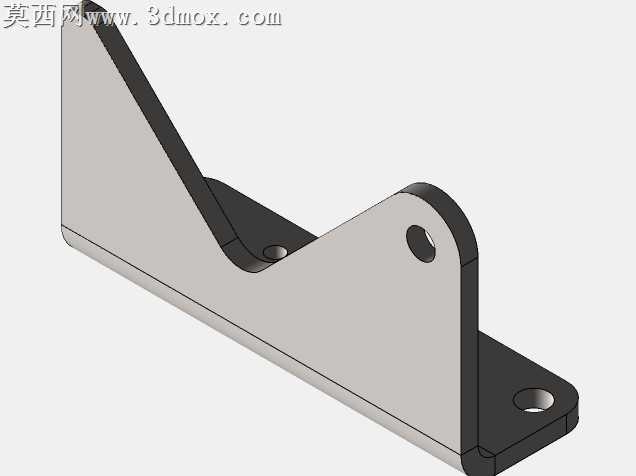

该作品为手动杠杆式冷却系统软管切割装置，整体采用三维参数化建模完成，建模过程中对各零件的装配公差、运动干涉进行了完整校验，确保杠杆压合动作顺畅无卡滞。模型渲染阶段采用金属磨砂材质模拟切割刀身与底座的金属加工质感，刀刃部分做了高光锐化处理以体现刃口锋利度，底座安装孔、连接销轴、黄铜衬套等细节均做了独立材质区分，黄铜衬套采用暖金色金属材质，与主体钢制零件形成视觉区分，铰接位置的螺栓、螺母均按照标准件参数建模，还原真实紧固件的结构细节。装置整体采用杠杆省力结构设计，通过加长压杆放大下压力度，无需额外动力即可手动完成软管裁切作业，底座预留四个M10螺栓安装孔，可固定在工作台面使用，避免裁切过程中装置移位。初始设计适配32毫米内径软管，经结构优化调整刀头开合行程后，最大可切割直径达75毫米的输水软管，建模过程中对刀头的剪切角度做了反复调整，确保刃口咬合时可整齐切断软管，不会出现管壁挤压变形、切口毛边的问题。模型中各铰接位置均设计有衬套安装位，减少杠杆转动时的零件磨损，延长装置使用寿命，刀头采用可拆卸式结构设计，后期刃口磨损后可快速更换刀头，无需整体更换装置。整体结构简单可靠，所有结构件均可通过激光切割加工成型，仅需配套标准螺栓、黄铜衬套即可完成组装，加工门槛低，实用性强，适合车间现场小批量软管裁切作业使用，建模时还原了各零件的真实厚度与装配间隙，可直接用于生产加工参考。
