可定制开源PC机箱铝型材框架组件

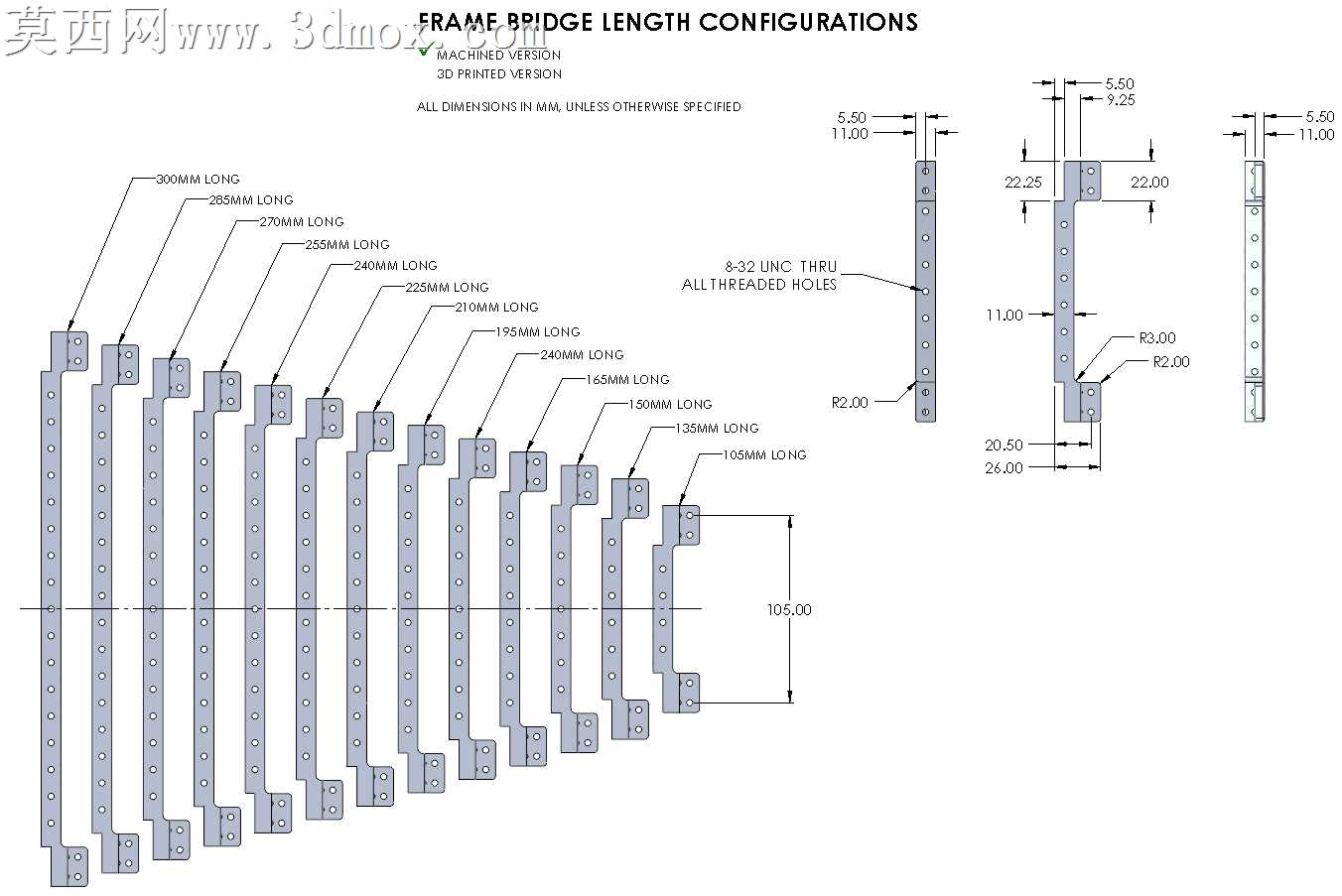

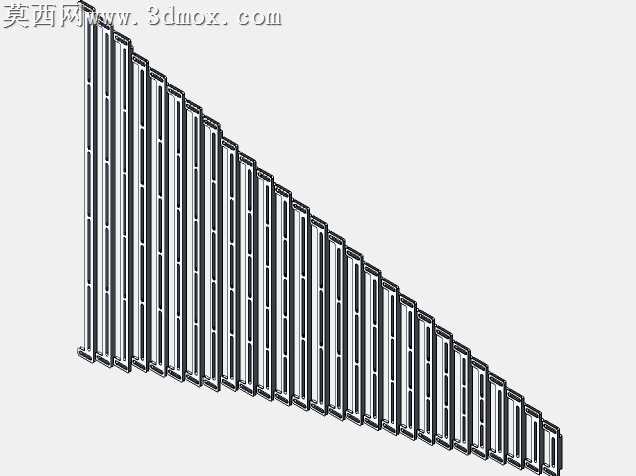

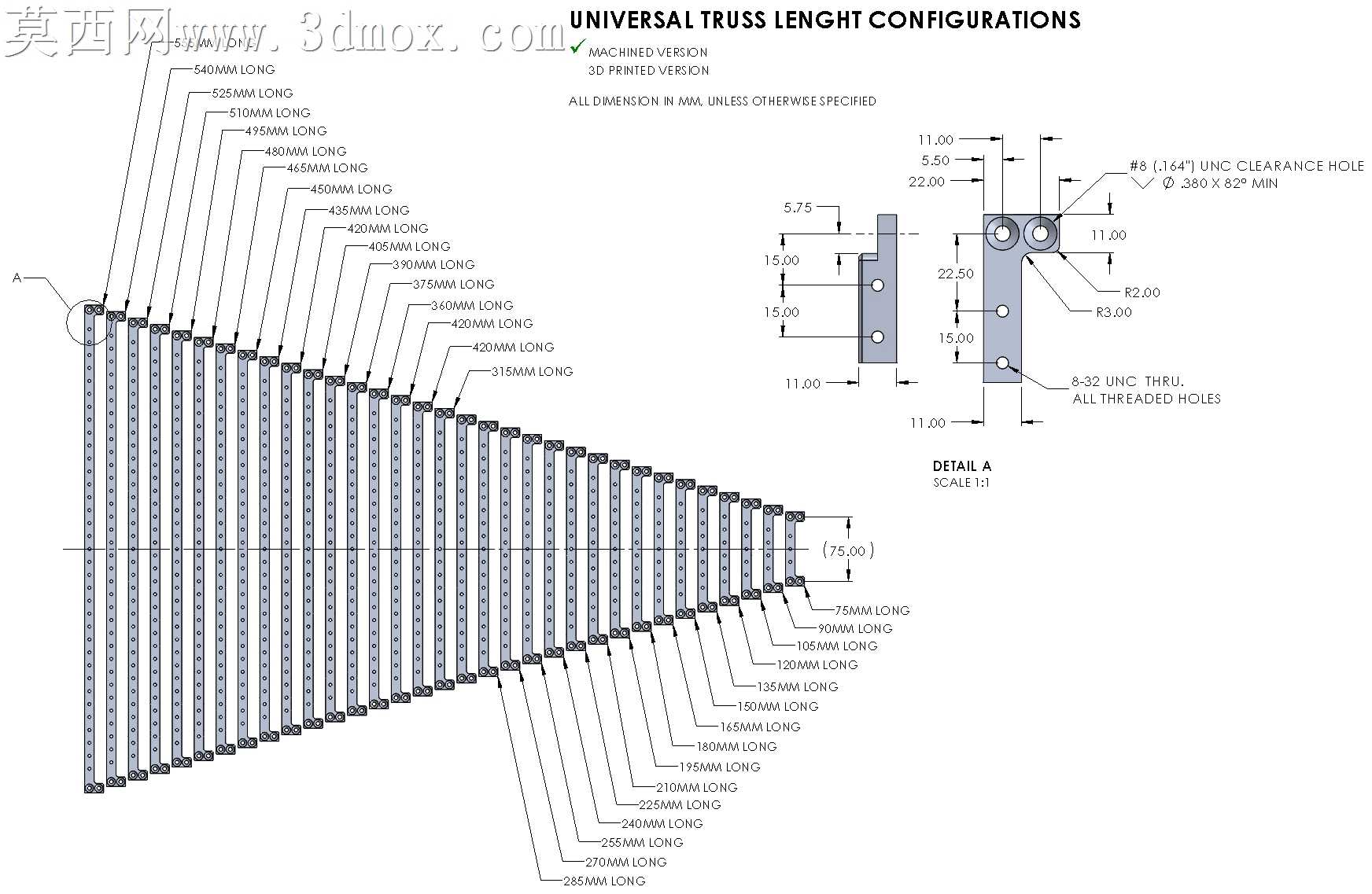

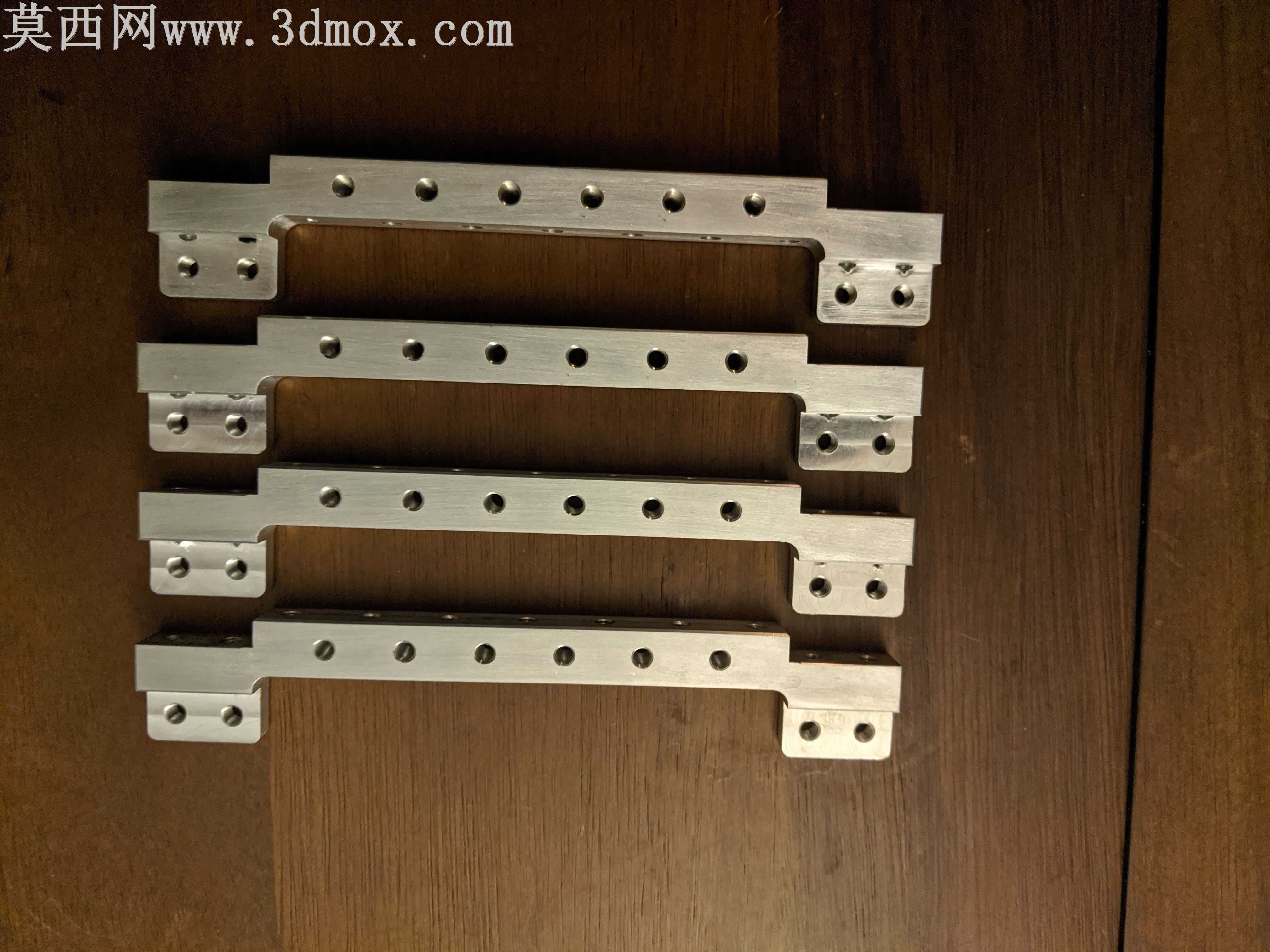

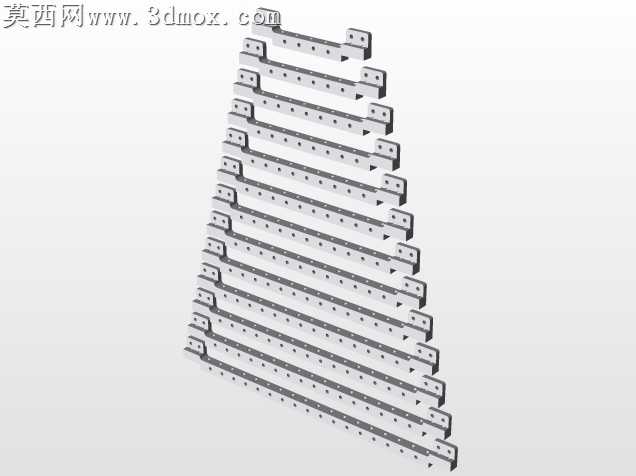

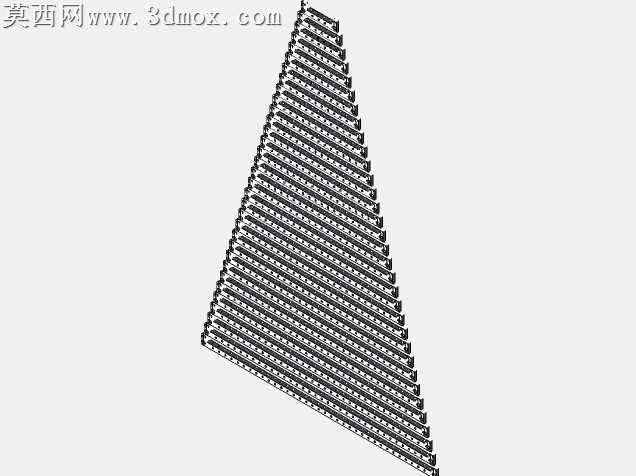

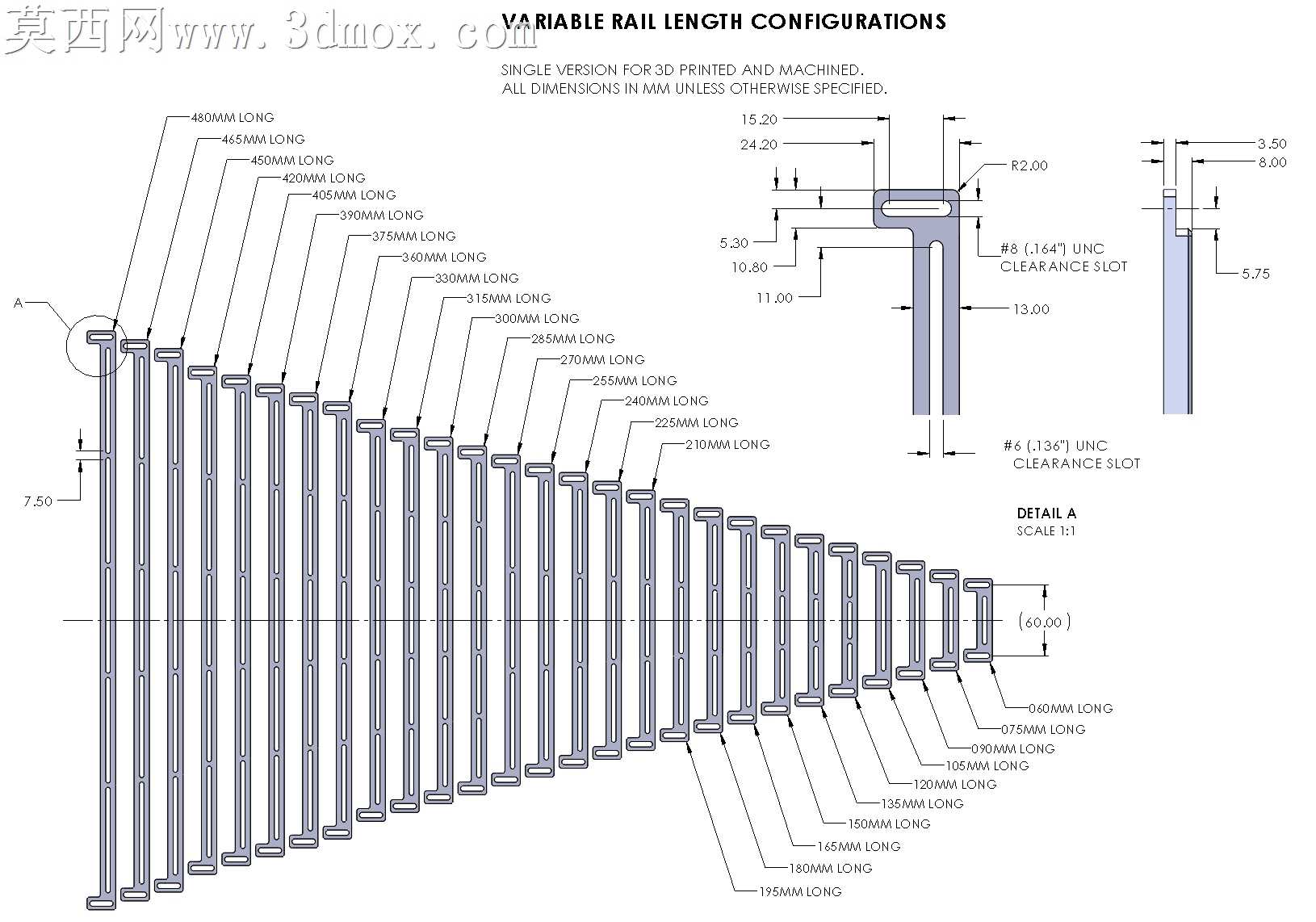

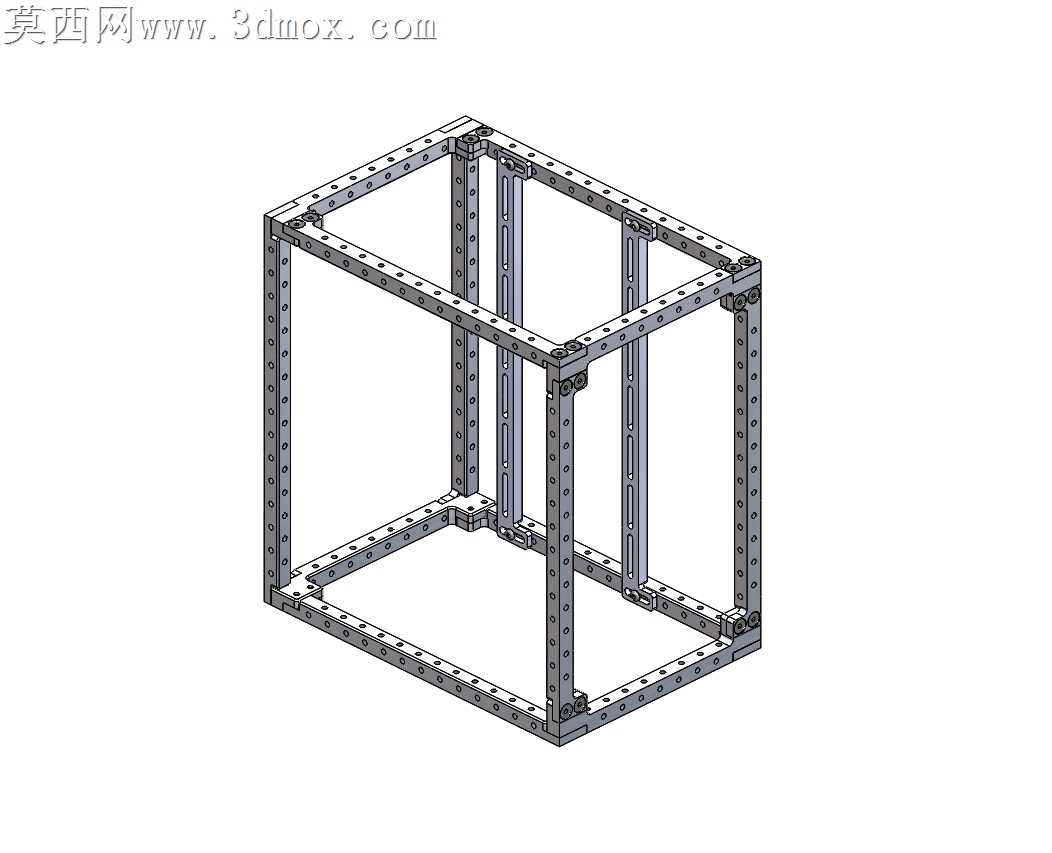

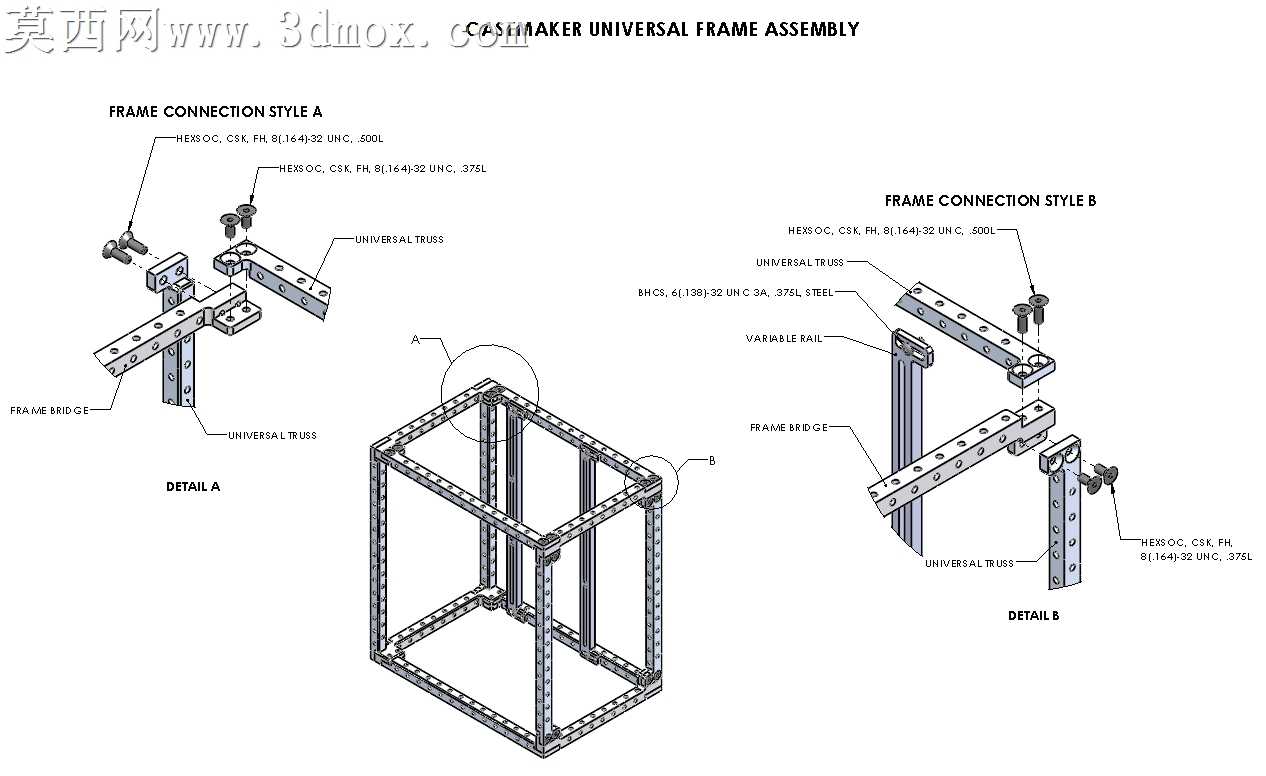

本作品为高度可配置的开源定制PC外壳框架组件，采用三维参数化建模方式完成整体结构设计，所有型材构件、连接紧固件均按照工业铝型材装配标准完成1:1等比例建模，完整还原了框架的装配逻辑与连接细节。建模过程中针对两种不同的框架连接样式分别做了独立的结构设计，样式A采用标准内嵌式角槽连接配合专用锁紧螺栓，实现型材间的垂直正交固定，连接节点处预留了标准紧固件的装配间隙，可直接适配市面通用规格的工业铝型材配件；样式B采用可变轨距侧装连接结构，支持横梁沿立柱方向做位置调节，满足不同尺寸硬件的安装空间需求。整体框架为立方体笼式结构，所有型材构件均沿框架周向布置，内侧预留连续的螺纹安装点位，无需额外改动框架主体即可完成各类3D打印定制硬件、标准PC硬件的固定安装，为个性化PC装机提供了极高的适配自由度。渲染阶段采用金属哑光材质模拟工业铝型材的表面阳极氧化质感，紧固件部分采用镀锌亮面金属材质还原标准五金件的视觉特征，整体渲染效果清晰呈现了框架的镂空结构与节点连接细节，可直观展示装配完成后的整体形态。设计思路上采用完全开源的模块化设计逻辑，框架主体可通过标准铝型材切割加工获得，配套的定制连接组件既可以通过3D打印制作，也可以采用CNC铣削加工完成高精度制作，用户可根据自身硬件配置需求灵活调整框架尺寸、横梁安装位置，无需重新设计整体框架结构即可适配不同规格的主板、电源、散热模块等PC核心硬件，框架整体结构强度充足，装配完成后可稳定支撑全尺寸PC硬件，同时预留了充足的散热流通空间，兼顾结构稳定性与硬件散热需求，为定制PC装机提供了高自由度的基础框架方案，用户可基于该框架拓展各类个性化装机设计，实现完全自定义的PC外壳搭建。
