入门级组合式定位支撑块结构设计

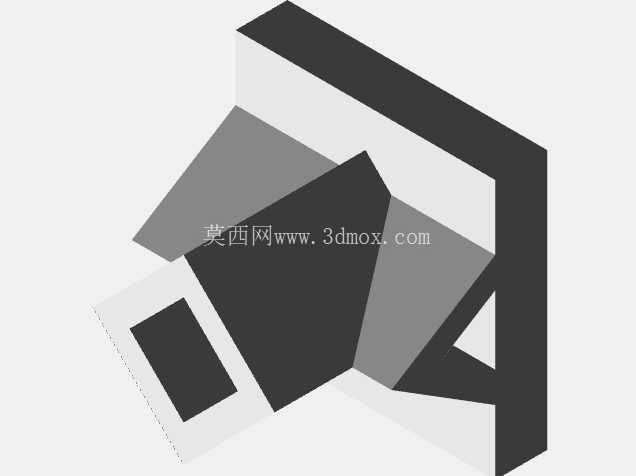

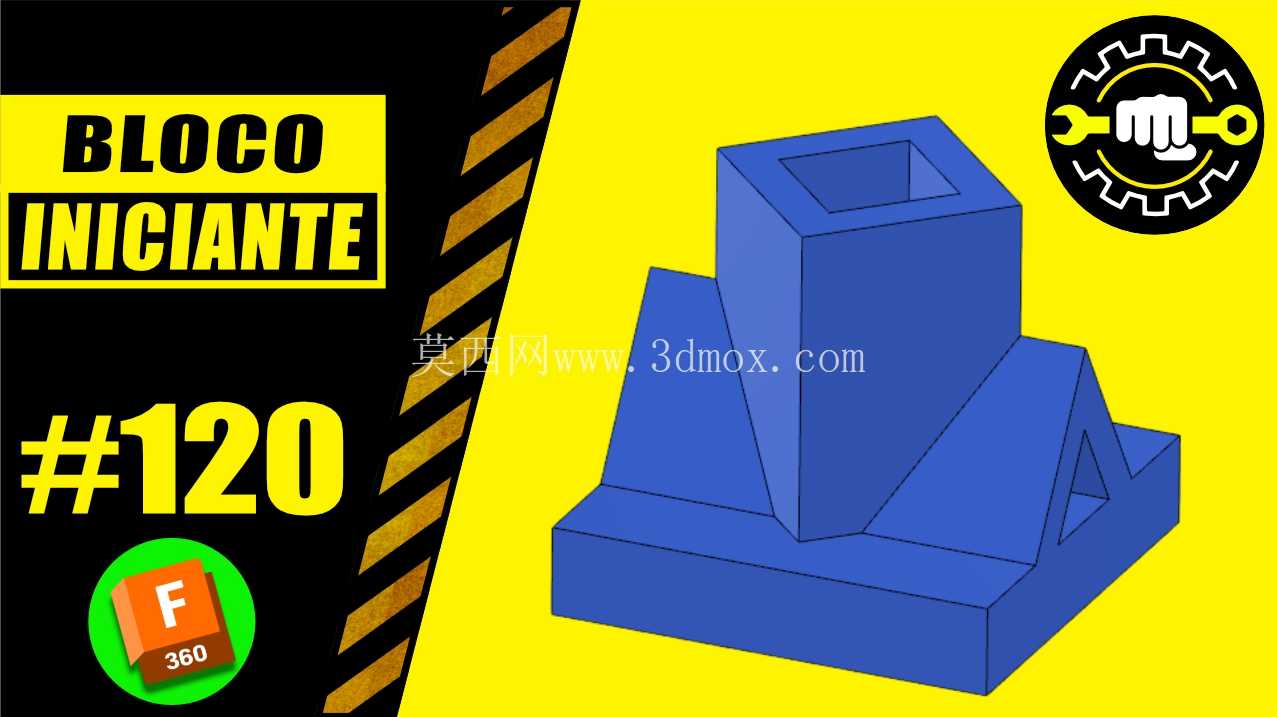

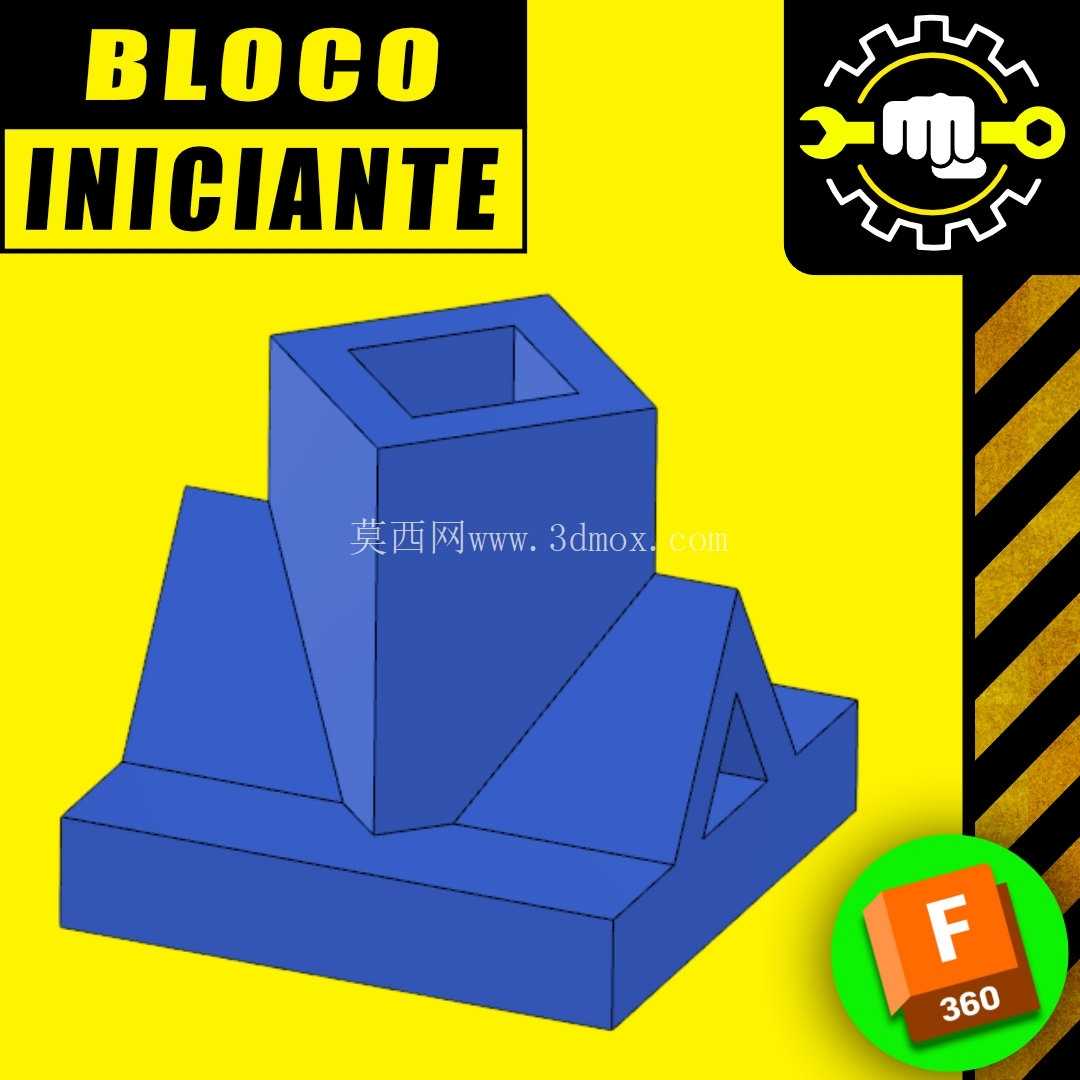

这款组合式块体结构，最初面向三维建模入门练习场景开发，同时可作为工装夹具定位环节的原理演示载体，在小型工位定位、教学实训台搭建、3D打印结构验证场景中都能找到适配的使用位置。从结构功能来看，底部的宽幅矩形基座承担整体承载与安装基准作用，基座底面做了整面平面度公差预留，安装时可直接贴合工装平台的T型槽台面或者光学平板表面，不需要额外加工转接底座，基座两侧延伸出的斜向支撑肋，从根部向上收窄衔接中部的立方形主体，肋板与基座、主体的衔接处全部做了等半径圆角过渡，既避免3D打印过程中出现应力集中翘曲，也能在实际作为定位块使用时，减少边角磕碰导致的定位基准偏移。中部的立方体主体是核心的定位承载段，顶面开设的方形沉孔可适配方形定位销或者快换插块，沉孔的侧壁做了0.2度的拔模斜度，不管是采用FDM熔融沉积打印还是注塑小批量试制，都能顺利脱模，不会出现侧壁粘模导致的孔位尺寸超差。主体侧面延伸出的三角加强块，直接连接基座顶面与主体侧壁，三角块内部开设的三角形镂空，并非单纯的减重设计，镂空的三个边分别平行于基座的三个安装基准面，可作为快速校验安装垂直度的目视参考，在实训教学场景中，学员可通过观察镂空边与平台边缘的平行度，快速判断块体安装是否到位，不需要每次都动用百分表打表校验。

从设计思路层面，整个结构刻意规避了复杂曲面与特殊工艺特征，所有特征都采用拉伸、切除、圆角这三类最基础的建模命令生成，非常适合刚接触三维建模的从业者练习基础特征的逻辑搭建顺序，理解基准面选择、特征父子关系、拔模角度设置这些最核心的建模逻辑。建模过程中可先从底部基座开始绘制草图，优先确定整体安装边界的长宽尺寸，再依次向上叠加支撑肋、主体块、三角加强块的特征，最后统一添加过渡圆角，避免过早添加圆角导致后续特征草图参考丢失的问题。

尺寸边界方面，整体结构的长宽高比例控制在3:2:2.5区间，底部基座的长度方向预留了两个隐形安装孔位的设计空间，需要实际安装使用时，可直接在基座对应位置钻攻M4螺纹孔，不会破坏上方的定位结构，整体最大外轮廓尺寸适配120mm见方的打印平台，普通桌面级3D打印机不需要拆分模型就能一次性打印成型，打印时可将基座底面作为打印贴合面，不需要添加额外支撑，仅在顶面沉孔位置添加少量易剥离支撑即可，打印完成后的支撑去除工作量极小。作为教学演示件使用时，这款结构可清晰展示加强肋的受力传递路径，斜向肋板将主体承受的垂直载荷分散传递到整个基座平面，避免应力集中在主体与基座的衔接直角处，学员可通过有限元静力学仿真模块，直观对比有无加强肋、有无三角镂空结构时的应力分布差异，理解结构优化对零件承载能力的提升作用。在小型工装的实际应用中，这款块体可作为非标自动化线体的工件临时支撑座，针对小型塑料件、冲压件的边缘定位场景，可根据工件的实际外形，在顶面沉孔中快换不同形状的定位头，不需要重新加工整个支撑座，大幅缩短工装调整的准备周期。
