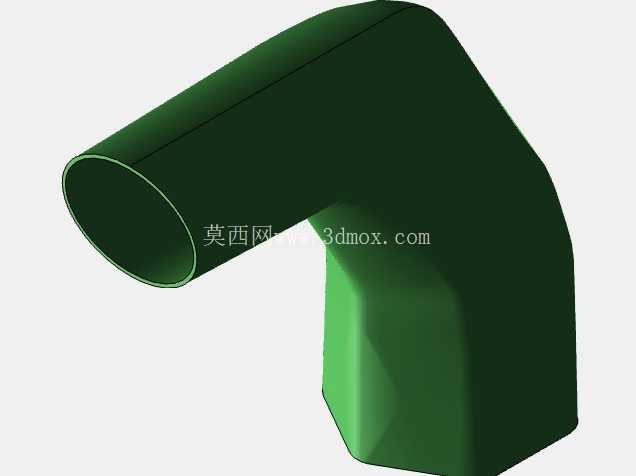

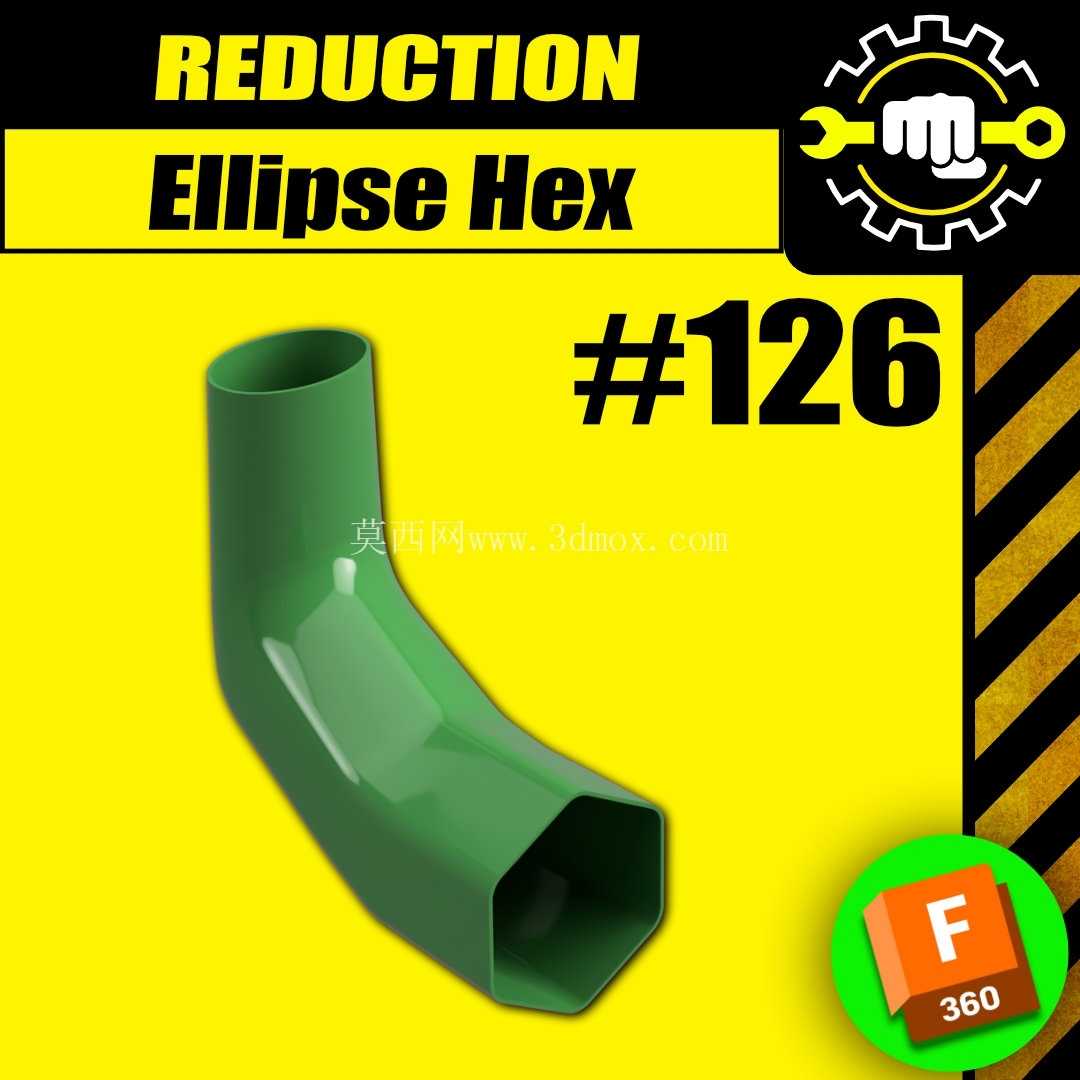

缩小椭圆六角异径弯接结构设计

　　这款异径转接弯头的设计，核心瞄准小空间管路变向转接的实际工况需求，在手持气动工具、小型吸尘管路、紧凑型流体输送支路这类安装空间局促的场景里，常规等径圆管弯头无法同时满足两端接口匹配、转向避让、安装防呆的多重要求，这类缩小椭圆转六角的弯接结构恰好填补了这一应用空白。从实际使用场景来看，这类接头常应用在小型手持设备的气路转接段，比如便携吹尘枪的手柄与导气管连接位置，一端椭圆截面适配手柄内部的狭长气道轮廓，避免气道截面突变带来的压损骤升，另一端六角结构既可以作为安装时的扳手受力位，也能匹配对应规格的快插接头内孔轮廓，安装时无需额外夹持工具，直接用标准开口扳手卡住六角段就能完成拧紧操作，不会出现圆管接头拧紧时打滑、刮伤外表面的问题。

　　设计过程中首先确定的是两端接口的过渡逻辑，椭圆端的截面长轴、短轴尺寸完全匹配对接端的内轮廓，过渡段采用曲率连续的变截面扫掠路径，弯角处的内壁做了圆角顺滑处理，避免气流或输送介质经过时产生紊流、积尘的问题，尤其是针对含尘气流的输送场景，顺滑内壁可以减少粉尘在弯角处的堆积，降低管路堵塞的概率。六角端的对边尺寸严格遵循对应快接接口的公差要求，六角段的长度预留足够的扳手夹持空间，同时在六角与弯管的衔接位置做了退刀结构设计，方便后续机加工或者注塑开模时的脱模、退刀操作，不会出现加工干涉的问题。

　　安装边界方面，整个弯头的弯转角度经过反复校核，在满足转向需求的前提下尽可能压缩整体外轮廓尺寸，弯头外侧的最大回转半径控制在极小范围内，能够适配设备内部狭窄的安装间隙，不会和周边的结构件产生运动干涉；椭圆端的插入深度做了限位台阶设计，安装时插到底即可达到密封要求的插入深度，无需操作人员反复调整插入位置，降低现场装配的难度。结构强度层面，弯管的壁厚根据不同应用场景的承压需求做了差异化设计，弯角外侧的壁厚略大于内侧，抵消弯管成型时外侧壁厚减薄带来的强度下降问题，六角段的壁厚满足扳手拧紧时的扭矩受力要求，不会因为拧紧力过大出现六角棱边变形、开裂的问题。

　　接口密封位置预留了标准密封圈的安装槽位，可以适配对应规格的O型圈，保证转接位置的密封性能，在低压气路、小型水路的应用场景下不会出现渗漏问题。从建模逻辑来看，整个结构采用全参数化驱动设计，两端接口的尺寸、弯转角度、壁厚参数都可以根据实际对接需求快速调整，不需要重新搭建整体建模框架，能够快速衍生出不同尺寸规格的同系列转接接头，大幅缩短同类型产品的设计迭代周期。在实际装配验证中，这类异形转接弯头相比传统的圆管变径弯头加转接头的组合方案，减少了一个连接密封点，降低了渗漏风险，同时整体占用的安装空间缩小近三分之一，非常适合对内部空间利用率要求极高的手持设备、小型紧凑型机电产品使用。设计时还充分考虑了不同加工工艺的适配性，不管是采用3D打印打样验证，还是注塑批量生产，或者是金属材料的数控加工，整个结构都没有倒扣、极端薄壁这类工艺难点，不需要设计复杂的抽芯结构就能完成生产，能够有效降低产品的加工制造成本。
