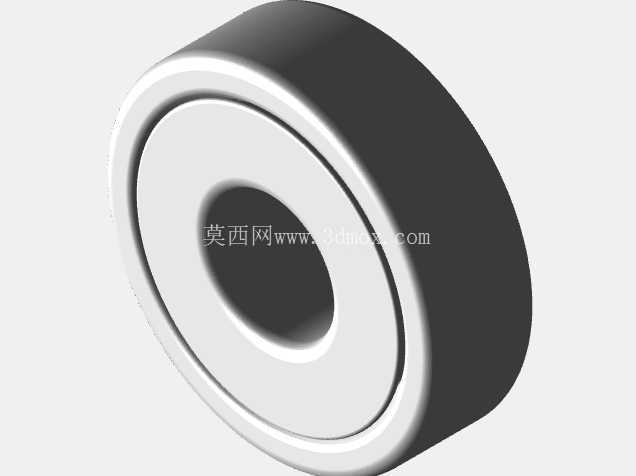

该一体打印轴承结构主要面向小载荷低转速的传动支撑场景,常见于桌面级自动化演示装置、创客类机械原型、教学实训传动机构中,替代传统需拆分装配的微型轴承组件,解决小尺寸轴承装配时滚珠易散落、保持架定位难度大的问题。从功能特性来看,该结构采用内外圈与滚动体一体化的打印成型逻辑,滚动体与内外圈滚道之间预留均匀的活动间隙,打印完成后无需额外拆解支撑或组装零件,直接即可实现内圈与外圈的相对转动,避免了微型轴承装配过程中对滚道面的磕碰损伤,也省去了保持架的单独加工与装配工序。设计过程中优先考虑了FDM熔融沉积工艺的成型特性,滚动体与内外圈连接位置的间隙取值匹配常规0.4mm喷嘴的打印精度,间隙过小会导致打印后滚动体与滚道粘连无法转动,间隙过大则会造成转动时径向窜动量超标,影响传动稳定性。滚道采用圆弧截面设计,与滚动体的接触弧长控制在滚动体直径的三分之一左右,既保证足够的接触支撑面积降低接触面压,又避免接触面积过大导致转动阻尼升高。
内外圈的壁厚取值经过反复验证,在保证径向支撑刚度的前提下尽可能缩减壁厚,减少打印耗材用量同时缩短打印时长,外圈外侧设计为光滑圆柱面,可直接压入对应尺寸的安装孔内,内圈内侧同样为光滑圆柱面,可直接与对应直径的传动轴配合,无需额外加工定位台阶或卡簧槽,适配快速原型制作时的快速装配需求。从安装边界来看,该轴承的轴向宽度与外径、内径的比例参考标准微型轴承的尺寸比例设计,可直接替换同尺寸的标准微型轴承用于原型验证场景,安装时无需额外设计专用工装,仅需保证安装孔与轴的同轴度即可正常使用。

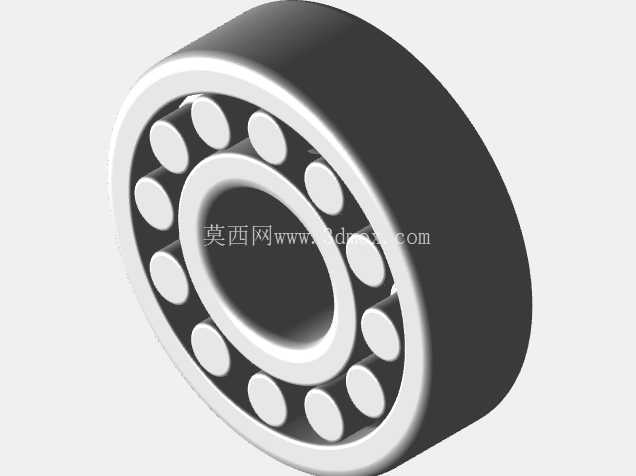

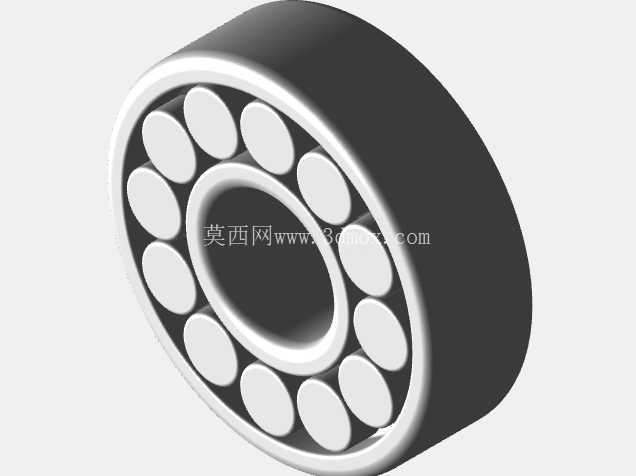

结构上取消了传统轴承的密封盖与保持架结构,一方面是适配一体打印的成型需求,另一方面针对低转速、无粉尘污染的使用场景,简化结构后可降低转动阻力,也避免了密封件带来的额外摩擦损耗。滚动体沿圆周方向均匀排布,数量经过载荷计算匹配,在保证支撑点均匀分布的前提下,尽可能减少滚动体数量以降低转动时的摩擦阻力,相邻滚动体之间的间隔足够,避免打印过程中相邻滚动体之间出现拉丝粘连的问题。设计时还考虑了不同打印材料的适配性,采用PLA、PETG等常规FDM打印材料均可顺利成型,打印时无需添加支撑结构,所有结构均采用自支撑角度设计,滚道位置的倾斜角度小于45度,打印过程中不会出现塌边问题,成型后表面质量可直接满足转动需求,无需额外打磨或后处理。
在实际使用场景中,这类一体打印轴承多用于非长期连续运转的机构中,比如教学用的减速器演示模型、桌面机械臂的关节支撑、小型传送带的辊筒支撑等场景,其承载能力虽然不及金属标准轴承,但在原型验证阶段可快速制作替换,大幅缩短原型迭代周期,也避免了小批量采购微型轴承的成本与周期问题。结构的转动阻尼可通过调整打印间隙与打印层厚进行微调,间隙越大阻尼越小,层厚越低滚道表面越光滑阻尼也会相应降低,使用者可根据实际使用场景的阻尼需求调整对应打印参数,无需修改三维模型结构。内外圈的端面设计为平面,可承受一定的轴向限位作用,当轴受到轻微轴向力时,端面可与相邻零件接触实现轴向定位,无需额外添加轴向定位零件,进一步简化整体机构的结构复杂度。
