四孔凸面密封连接法兰结构设计

　　这款四孔凸面法兰主要应用在低压流体输送管路、小型设备腔体端盖的密封连接场景，在小型气动回路、低压润滑系统、民用给排水支管、小型实验装置腔体封盖等工况中十分常见，区别于大口径高压法兰的厚重结构，这类小尺寸法兰更侧重安装便捷性与轻量化设计，适配小通径管路的快速拆装需求。从实际使用功能来看，该法兰核心作用是实现两个对接端面的刚性连接与静密封，中心凸台结构可嵌入对接端的凹槽内，形成径向定位，避免安装时出现径向错位，同时凸台端面可放置密封垫片，受压后垫片填充端面微观间隙，阻断流体渗漏路径，四个周向均匀分布的安装孔，可穿入螺栓实现均匀压紧，相比三孔结构，四孔布局的压紧力分布更均匀，不会出现单侧压紧力不足导致的密封失效问题，相比六孔及以上的多孔布局，四孔结构的安装对位更简单，拆装效率更高，适合需要频繁开盖维护的小型设备端盖使用。

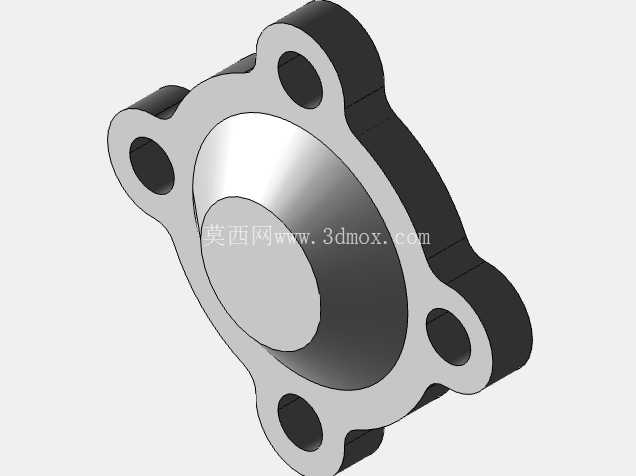

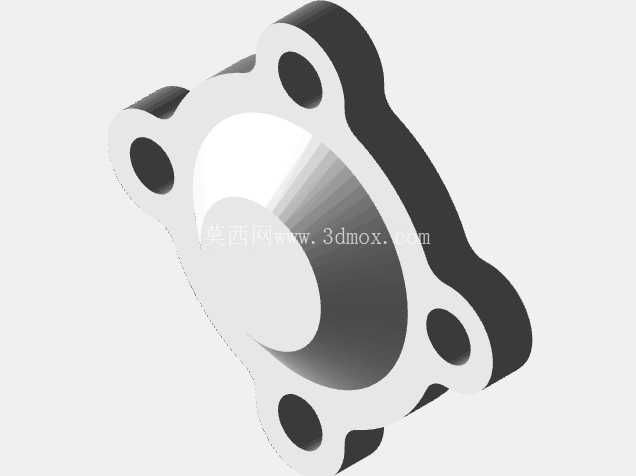

　　设计过程中首先确定了中心密封凸台的直径与高度，凸台直径略小于对接端凹槽内径0.1-0.2mm，既保证安装时可顺利嵌入定位，又不会因间隙过大导致密封垫片受压偏移，凸台高度控制在3-5mm，避免凸台过高导致对接端面无法完全贴合，或是凸台过矮失去定位作用。法兰本体的外缘采用圆弧过渡的耳式结构，四个安装孔分别位于四个向外延伸的耳状结构中心，这种设计相比整圆式法兰盘，可大幅减少材料用量，降低整体重量，同时耳状结构的外缘做了R3-R5的圆角过渡，避免安装操作时尖锐边角划伤操作人员，也能减少应力集中，避免螺栓压紧时耳根部出现开裂问题。安装孔的直径比适配螺栓大0.5mm，预留一定的安装调整余量，可抵消对接件加工时的孔位微小误差，降低装配难度，孔位的中心圆直径经过反复校核，保证螺栓拧紧时，压紧力可均匀作用在密封垫片的整个环形接触面上，不会出现垫片局部压溃或是局部压不实的问题。法兰整体的厚度根据适用工况的压力等级确定，低压工况下厚度控制在6-8mm即可满足刚性要求，不会在螺栓压紧时出现盘面翘曲变形，盘面与中心凸台的连接处做了R2的内圆角过渡，既减少加工时的应力集中，也能避免直角处残留加工毛刺影响密封面贴合度。

　　从安装边界来看，该法兰的外接圆直径由四个耳状结构的最外端尺寸决定，安装时需要预留足够的扳手操作空间，四个螺栓的拧紧需要采用对角交替拧紧的方式，分2-3次逐步拧紧到规定扭矩，避免单侧受力导致法兰盘面倾斜，密封失效。密封面的表面粗糙度控制在Ra3.2-Ra6.3之间，过高的粗糙度会导致垫片无法填充微观凹坑出现渗漏，过低的粗糙度则会增加加工成本，对于低压工况来说这个粗糙度区间可兼顾密封性能与加工经济性。这类法兰在实际使用中常搭配橡胶垫片、石棉橡胶垫片或是聚四氟乙烯垫片使用，根据输送介质的腐蚀性、温度选择适配的垫片材质，常温无腐蚀的水、气介质可选用普通丁腈橡胶垫片，有一定腐蚀性的介质可选用聚四氟乙烯垫片，高温工况则选用金属缠绕垫片。

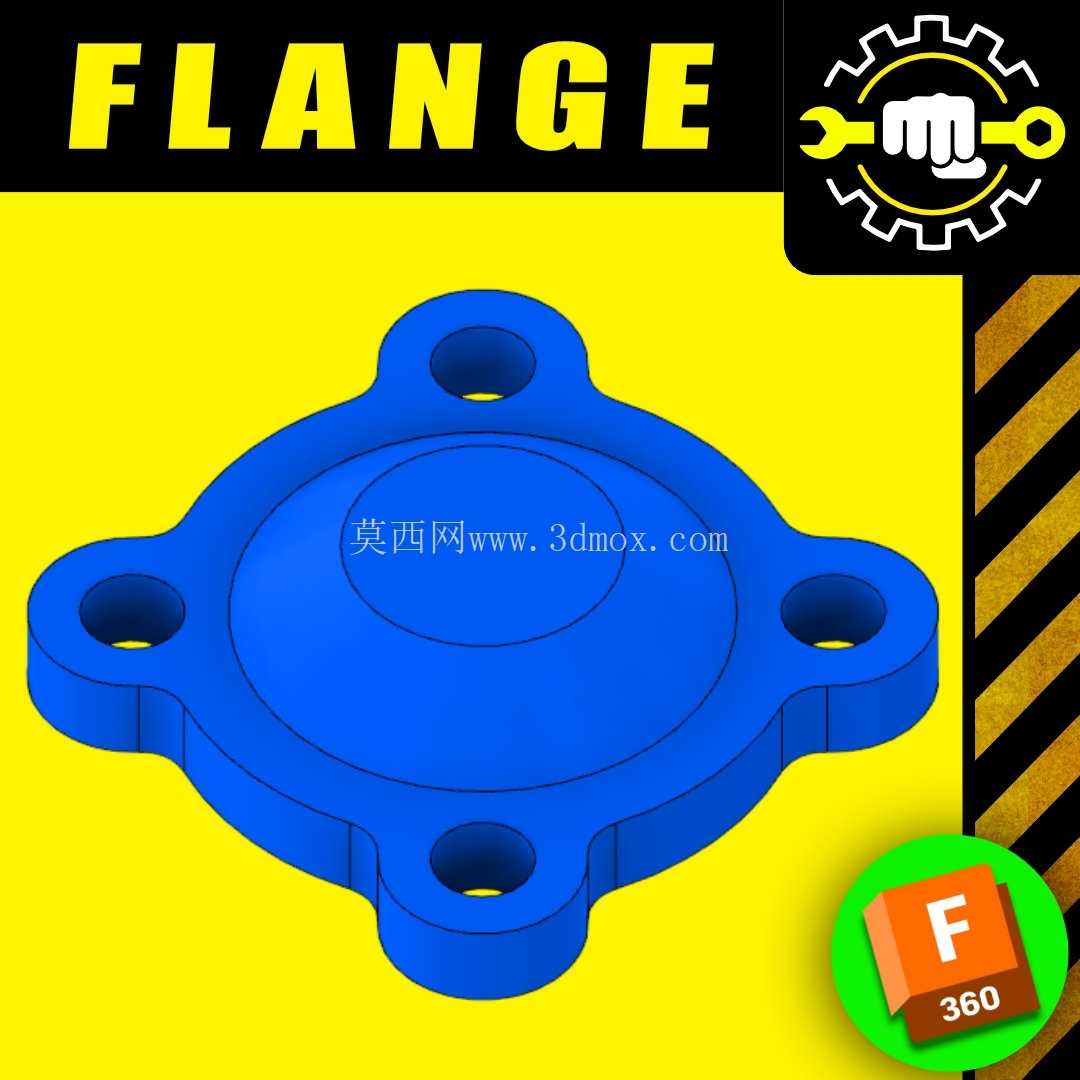

　　在三维建模过程中，采用旋转凸台生成中心主体结构，再通过拉伸切除生成四个安装耳与安装孔，最后对所有锐边做圆角处理，建模时需要重点保证四个安装孔的位置度公差，以及中心凸台与法兰端面的垂直度公差，避免加工后出现安装错位、密封不严的问题，同时建模时预留的工艺圆角可直接导入加工编程环节，减少后续CAM处理的工作量。这类小型法兰虽然结构简单，但在小型设备与管路系统中应用十分广泛，设计时需要平衡密封性能、结构强度、安装便捷性与加工成本几个核心要素，不能盲目追求高强度而导致结构笨重、成本升高，也不能过度轻量化导致刚性不足、密封失效，需要结合实际工况的压力、温度、介质特性确定各个尺寸参数，才能做出适配实际使用需求的合格结构。
