二十四孔18650锂电池固定座结构设计

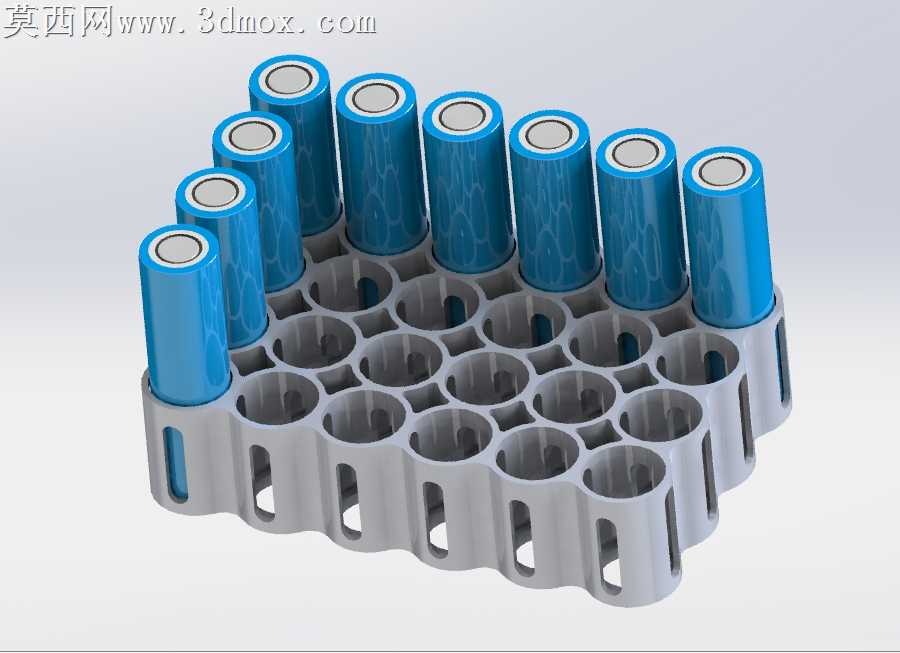

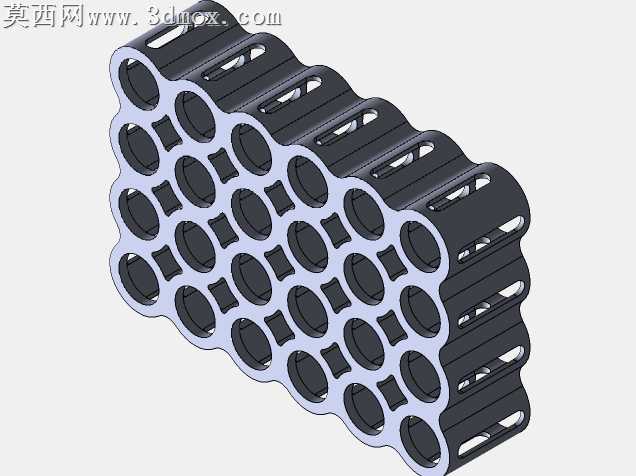

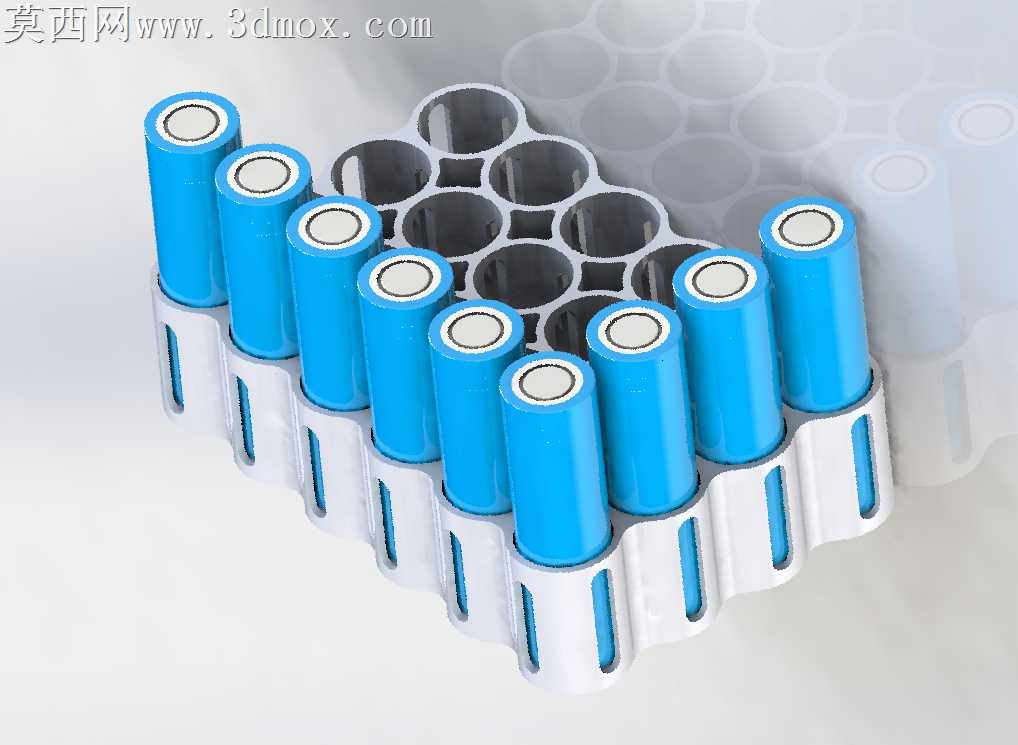

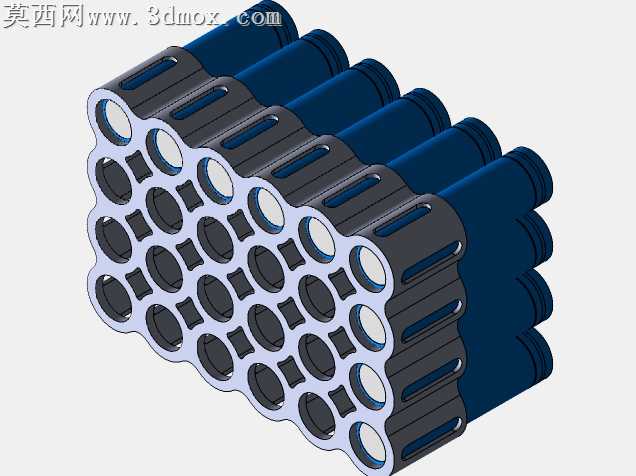

本作品为适配18650规格圆柱锂电池的多孔固定座，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循18650锂电池的标准外形尺寸公差，确保每一个电池安装孔位的内径、深度都与电池壳体尺寸精准匹配，避免出现电池安装过松晃动、过紧无法插拔的问题。整体固定座采用规整的矩阵式孔位排布，共计设置二十四个独立电池安装位，孔位之间通过等厚的连接筋条实现一体化结构，在保证整体结构强度的同时，尽可能减少多余材料的使用，兼顾轻量化与结构稳定性。建模阶段对固定座的侧壁、孔位间隔区域做了镂空开槽设计，这类开槽结构一方面可以为安装后的锂电池预留充足的散热空间，避免电池组在充放电过程中热量堆积引发安全隐患，另一方面也能降低整体注塑生产时的材料消耗，同时减少注塑件冷却过程中的形变概率，提升成品的尺寸精度。材质设计上，固定座主体选用耐温阻燃的工程塑料材质，渲染时赋予主体哑光浅灰色的工程塑料质感，表面设置细微的磨砂纹理，还原真实注塑件的表面触感；搭配的18650锂电池模型则赋予蓝色PVC热缩套管材质，金属端面设置高反光的金属镀层质感，正负极端的绝缘环做了细节区分，通过光影渲染清晰展现电池与固定座的装配状态，直观呈现产品的实际使用效果。设计过程中充分考虑了电池组组装的使用需求，孔位边缘做了微小的导入倒角，方便电池快速对准插入，固定座的外轮廓做了圆角过渡处理，避免尖锐边角在组装、使用过程中划伤操作人员或划破电池外层绝缘皮。整体结构无多余复杂特征，所有壁厚保持均匀一致，既适合小规模3D打印打样验证，也适合开模进行批量注塑生产，能够直接应用于小型储能电池组、便携电子设备电池包、DIY锂电池组的组装固定场景，为多节18650锂电池提供稳定的定位支撑，同时预留的镂空结构也方便后续进行电池间的导线焊接、绝缘隔离等组装工序。
