三星SC9580吸尘器喉部破损修复替换结构件

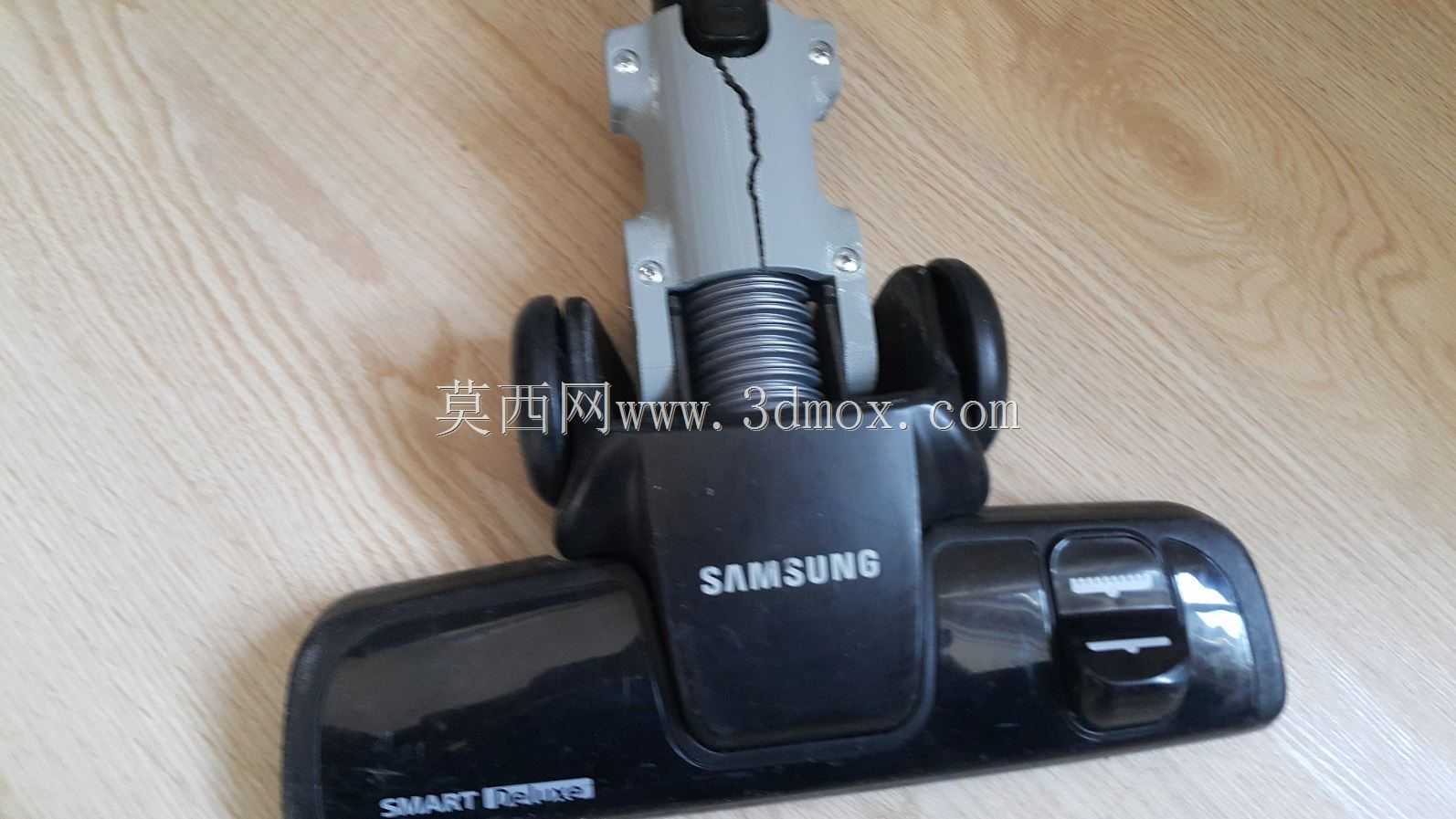

　　在家用清洁设备的售后维修场景中，手持立式吸尘器的连接喉部是高频受力易损部位，用户日常使用过程中反复弯折、拖拽吸头，加上磕碰、跌落等意外情况，很容易出现连接臂开裂、结构失效的问题，直接导致吸头角度无法锁定、吸尘通路漏气，整机清洁效率大幅下降，很多时候用户仅因这一处结构破损就需要更换整套吸头组件，维修成本居高不下。这款针对三星SC9580型号真空吸尘器设计的喉部修复替换件，就是瞄准这类售后维修的实际痛点开发，不需要用户更换整套吸头总成，仅替换开裂的喉部连接结构，就能快速恢复吸头的正常使用功能。

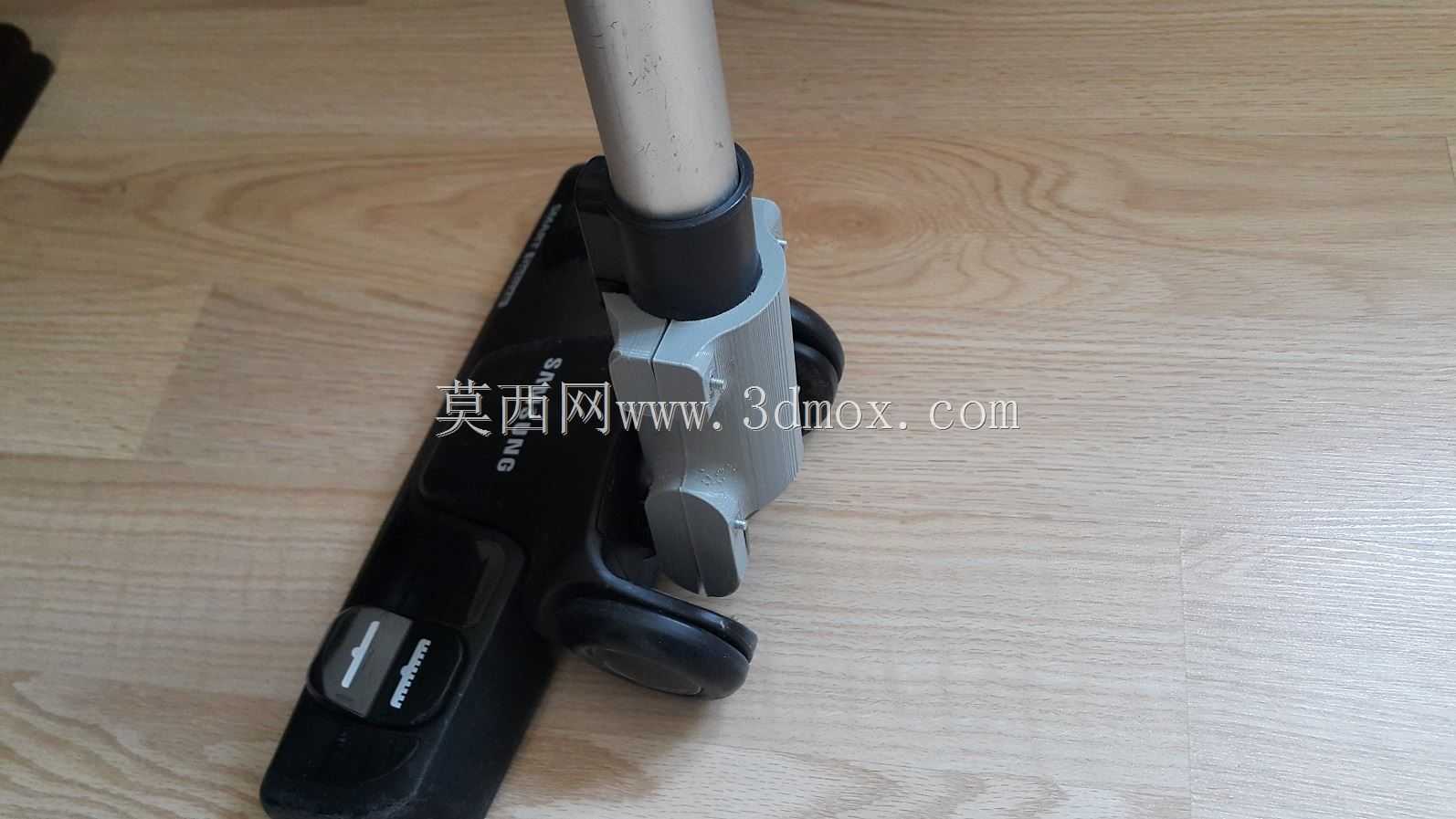

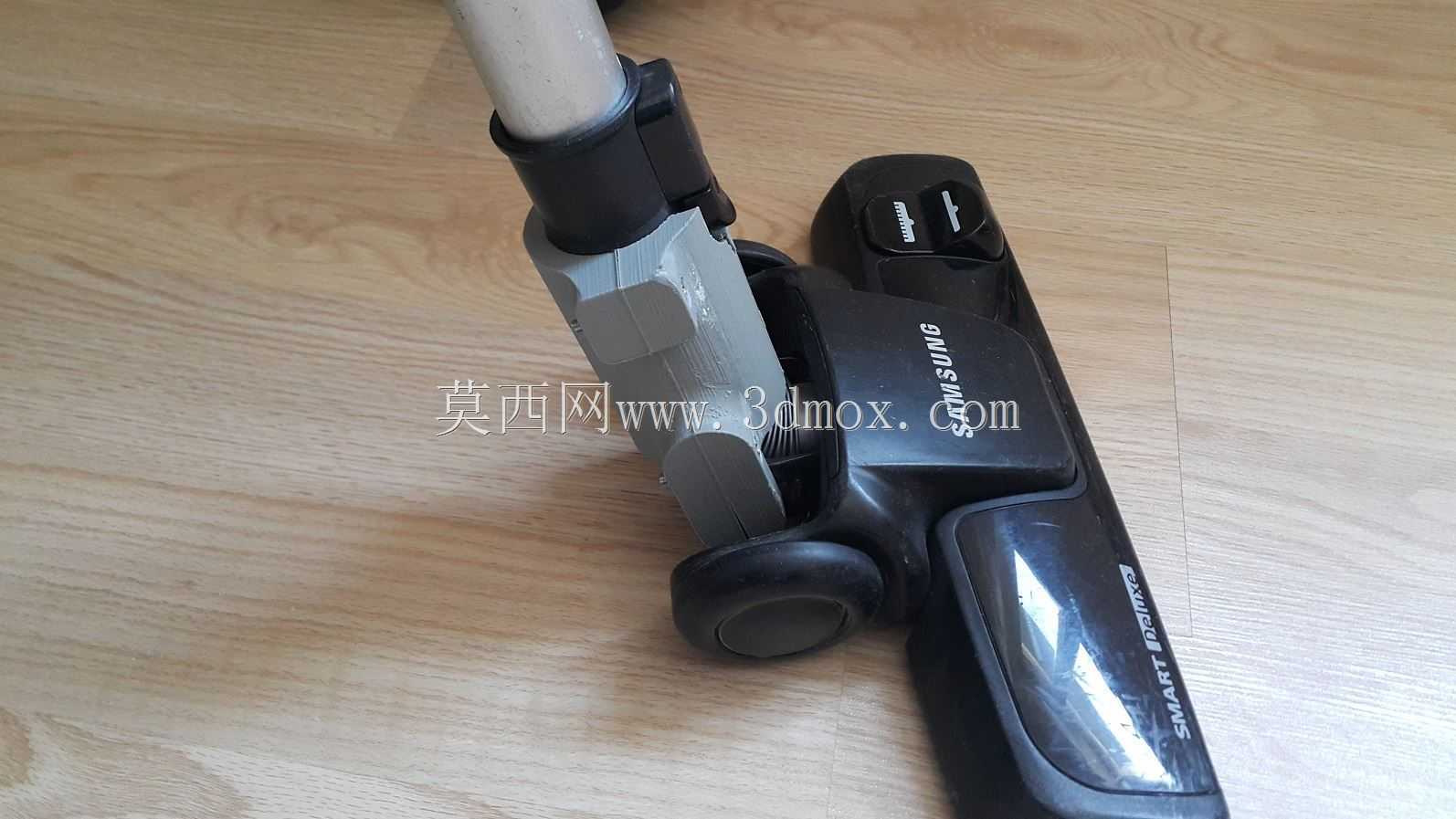

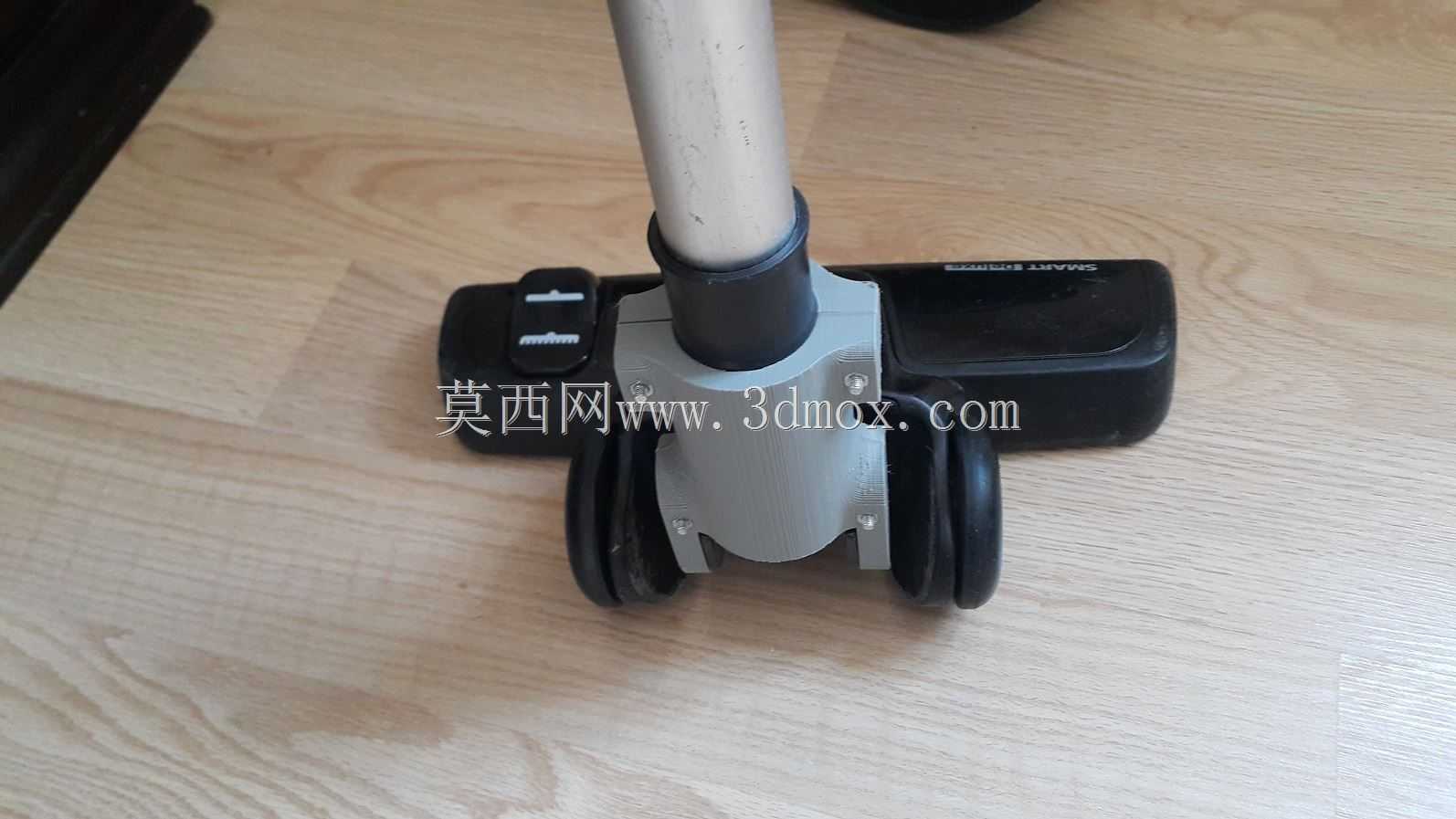

　　从实际使用场景来看，吸尘器喉部承担着连接主机杆体与地面吸头的核心作用，一方面要传递用户操作时的推拉力、转向力矩，另一方面要保证吸尘风道的密封连续性，同时内部还要容纳角度锁定的弹簧复位结构，在用户抬起吸头、切换清洁角度时提供合适的阻尼与复位力，日常使用中这个部位要承受上千次的弯折循环，加上地面清洁时可能遇到的磕碰、拉扯，原机塑料件在长期应力集中的位置很容易出现裂纹扩展，最终完全断裂。这款修复件在设计时首先还原了原机喉部的所有安装配合边界，两侧的固定螺丝孔位完全匹配原机吸头壳体的安装柱，不需要用户对原有吸头进行打孔、切削等二次加工，只需要拆下断裂的旧喉部件，将弹簧等原有内装零件转移到新件上，对准孔位锁紧螺丝就能完成装配，普通用户借助普通十字螺丝刀就能完成更换，不需要专业维修工具。

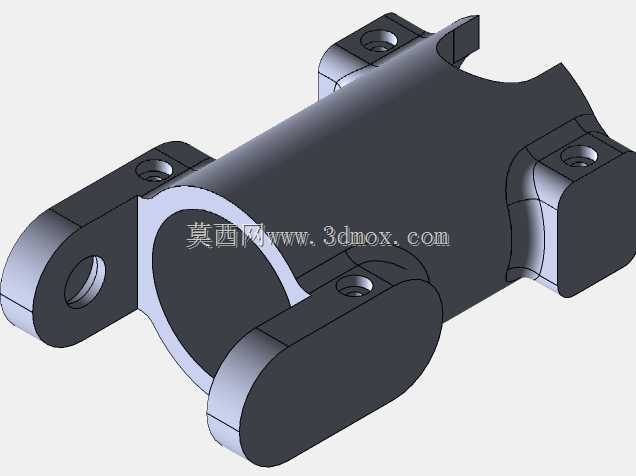

　　结构设计层面，这款替换件重点强化了原机易开裂的应力集中区域，也就是原机出现裂纹的弯折臂位置，在不改变外部安装尺寸、不干涉吸头转动角度的前提下，适当增加了该区域的壁厚，同时在弯折内侧做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时保留了原有的弹簧安装腔结构，保证角度复位的阻尼手感和原机一致，不会出现更换配件后吸头转动卡顿、角度无法锁定的问题。尺寸边界上，整个替换件的外部轮廓完全贴合原机吸头的安装空间，连接主机杆的接口尺寸和原机保持一致，不会出现装配后和杆体卡接不牢、风道漏气的问题，两侧的滚轮避让位也完全匹配原机吸头的滚轮支架，装配后滚轮转动顺畅，不会出现卡滞、偏磨的情况。

　　从功能特性来看，这款修复件完全复现了原机喉部的所有功能，既能够保证吸头在水平清洁地面时的稳定贴合，在用户需要清洁家具底部、抬起吸头转换清洁位置时，也能提供和原机一致的角度转动范围，不会因为更换配件缩小吸头的转动角度，影响边角、低矮空间的清洁效果。同时风道内壁的光滑度也和原机保持一致，不会因为结构替换产生风道凸台、台阶，造成吸尘风阻增大、吸力损失的问题。对于家电维修从业者来说，这类精准匹配的替换结构件能够大幅降低单台设备的维修成本，缩短维修周期，不需要等待原厂配件的漫长供货周期，也不需要为了单个易损件更换价格高昂的整套吸头总成；对于有一定动手能力的终端用户来说，也可以自行完成更换，省去送修的时间与费用成本。

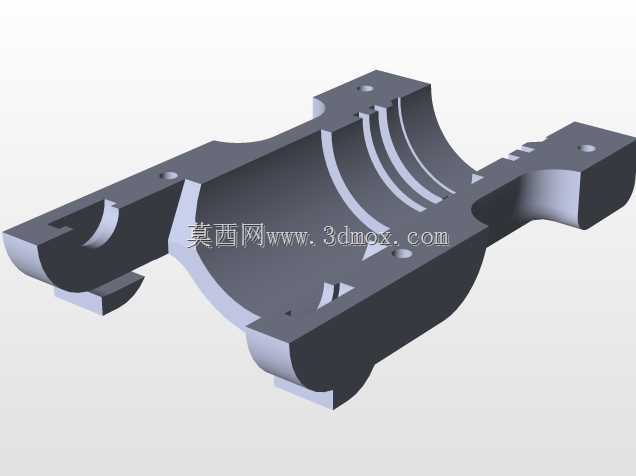

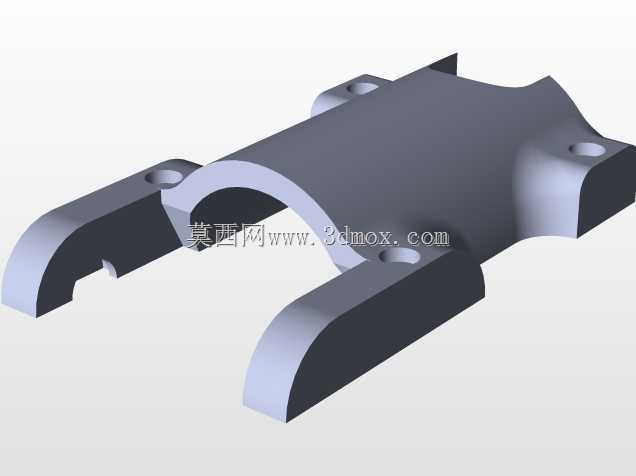

　　在建模还原过程中，首先对原机破损件的所有安装尺寸进行了逐点测绘，包括螺丝孔的中心距、安装柱的直径与深度、弹簧腔的内径与深度、转动轴的配合尺寸、和上下连接部件的卡接位尺寸，所有配合公差都参考原机塑料件的装配公差设定，保证装配时的松紧度合适，不会出现过紧装不上、过松晃动旷量的问题。同时针对原件的断裂位置做了结构优化，在不影响装配的前提下分散应力集中点，提升部件的抗弯折疲劳寿命，让更换后的部件使用寿命不低于原机全新部件的水平。整个结构没有多余的装饰性设计，所有结构特征都服务于安装配合与功能实现，完全适配原机吸头的整体外观，装配后不会出现突出、错位的情况，不影响吸头的正常进出低矮清洁空间。
