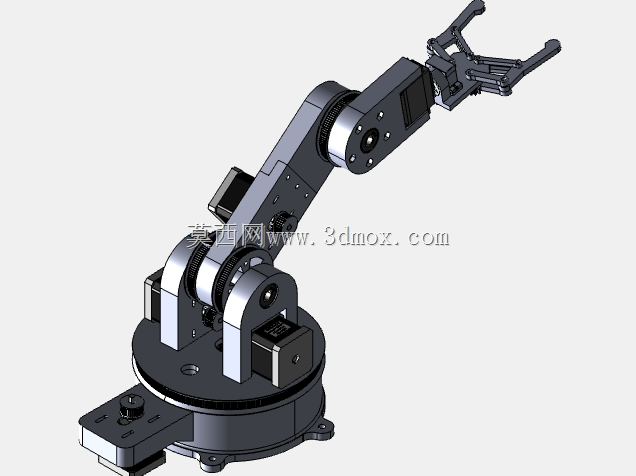

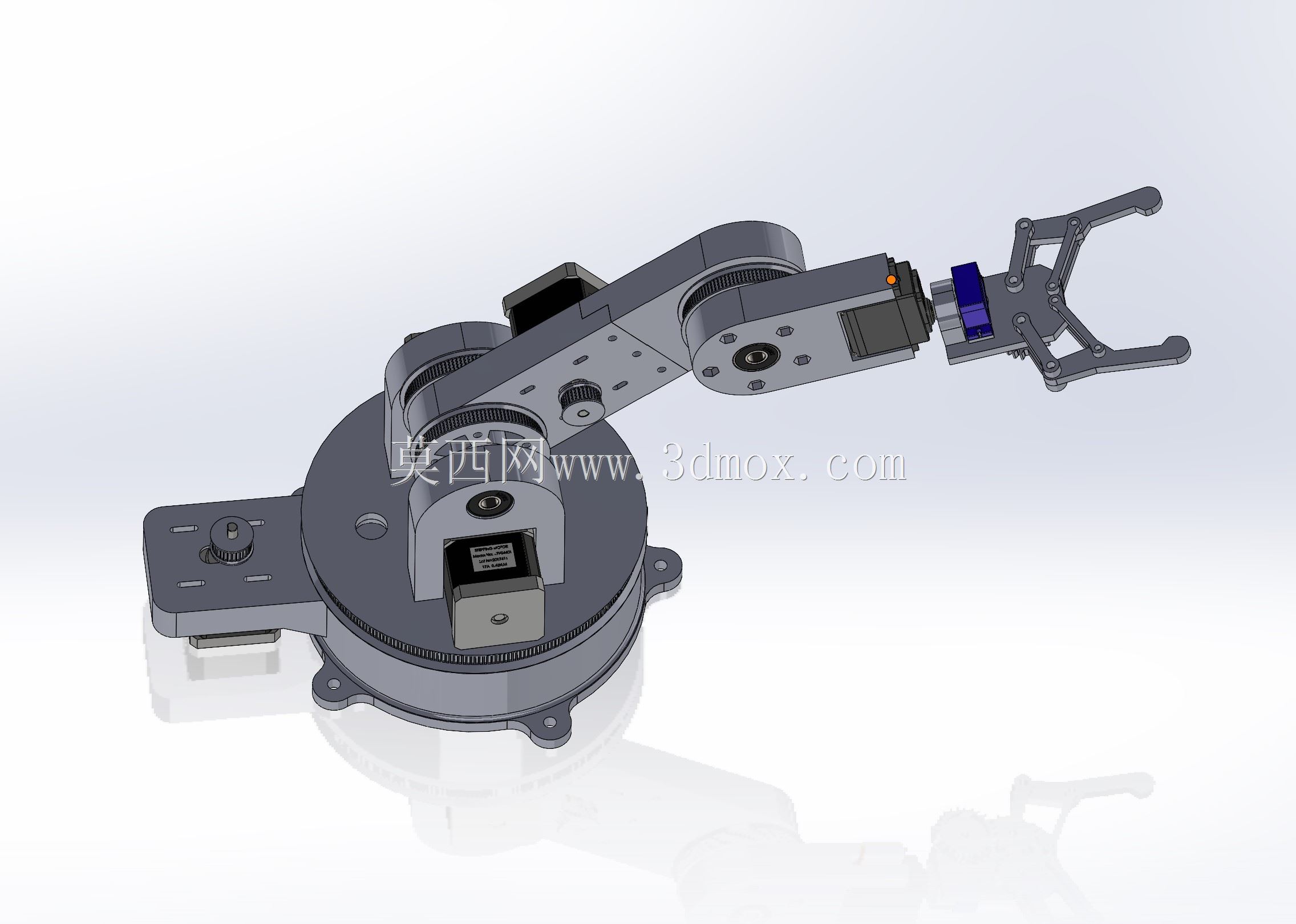

GT2皮带传动Nema17步进多轴机械臂结构

项目分类:工业机器人 发布时间:2024-12-12 ID:842774
  • GT2皮带传动Nema17步进多轴机械臂结构
  • GT2皮带传动Nema17步进多轴机械臂结构

  这款多关节机械臂的结构设计,核心瞄准桌面级轻载作业场景,常见于小型工件分拣、教学实验平台搭建、3D打印配套工件上下料、电子元器件精密移载这类对负载要求不高但对重复定位精度有一定要求的工况,末端夹持器可适配不同夹爪治具,完成夹取、搬运、定点放置这类基础动作,也可拓展加装吸盘、画笔、点胶头完成定制化作业。从传动结构来看,关节动力传递采用GT2同步带搭配同步轮的方案,相比直连齿轮传动,同步带传动具备一定的缓冲吸振能力,能降低步进电机启停瞬间的冲击,同时带传动的间隙补偿特性可减少关节回差对末端定位的影响,传动比匹配灵活,不需要额外加工高精度齿轮副,降低零件加工精度要求,适配个人DIY、小批量试制的加工条件。

  动力单元全部采用Nema17规格步进电机,这类电机是桌面级自动化设备的通用动力部件,安装孔位标准化,驱动方案成熟,扭矩输出覆盖0.2N·m到0.6N·m区间,完全满足臂展范围内0.5kg以内负载的作业需求,电机安装座预留了标准的20mm孔距安装位,可直接替换不同扭矩的同规格电机,不需要修改基座与关节的连接结构。底座部分采用圆盘式安装结构,底部预留了四个均布的安装耳,安装孔位适配M4规格螺栓,可直接固定在铝型材工作台、木质桌面或者定制的设备机架上,底座内部集成了腰部回转关节的传动结构,回转范围覆盖0到180度,可覆盖前方半扇形作业区域,避免线缆缠绕问题。

  大臂与小臂的关节连接处采用了双轴承支撑结构,可承受径向与轴向的复合载荷,减少关节悬臂带来的结构形变,臂段零件全部设计为等厚板材结构,可直接采用FDM3D打印工艺制作,零件拼接处预留了0.2mm的装配间隙,打印完成后不需要二次打磨即可完成组装,所有连接紧固件全部采用标准M3内六角螺栓,不需要定制特殊规格的连接件,降低组装门槛。末端夹持器采用平行双爪结构,夹持行程范围0到50mm,夹爪内侧预留了防滑纹理安装位,可粘贴橡胶垫增加夹持摩擦力,避免夹取工件时出现滑脱,夹持关节同样采用同步带传动,将驱动电机布置在小臂末端靠近关节的位置,优化臂段的重量分布,降低前端负载对关节扭矩的要求。

  设计过程中优先考虑了零件的可加工性与装配便捷性,所有传动轮的安装轴都采用标准D型轴结构,与同步轮的D型孔直接配合,不需要额外加工键槽,轴端采用卡簧限位,简化轴向固定结构;布线槽全部集成在臂段的内部空腔中,电机线缆可从臂段内部穿过连接到底座的控制板,避免机械臂运动过程中线缆与外部结构发生剐蹭缠绕。安装边界方面,整机完全展开后的最大臂展约320mm,底座直径120mm,整机高度在折叠状态下约180mm,作业时的最大垂直抬升高度约280mm,不需要占用过大的安装空间,可直接放置在常规桌面使用,各关节的运动范围都做了机械限位设计,避免运动超程导致传动带脱落或者结构碰撞,腰部回转限位、大臂俯仰限位、小臂俯仰限位都采用凸台硬限位结构,不需要额外加装光电限位开关即可实现基础的行程保护,降低控制系统的接线复杂度。从结构刚度来看,臂段采用加厚的板材设计,在满负载状态下小臂末端的形变量可控制在1mm以内,满足轻载作业的精度要求,同步带的张紧结构采用腰型孔调节设计,组装时可通过调整电机安装位置调整皮带张紧度,长期使用出现皮带松弛时也可快速重新张紧,不需要拆解整个关节结构。
