采用NEMA23步进电机的桌面型数控雕刻设备

　　这款采用NEMA23规格步进电机的桌面型数控加工设备，主要面向小型加工场景的非金属与软金属切削作业，常见于个人DIY工坊、小型广告制作门店、院校创客实验室以及小批量手板打样环节，可完成亚克力、PVC、密度板、软铝、铜箔等材料的平面雕刻、轮廓切割、浅槽铣削加工，替代传统手工划线、锯切、锉修的低效作业模式，在小尺寸工件的定制化加工场景中具备较高的适配性。设备整体采用开放式铝型材搭建框架结构，没有额外的钣金外罩防护，这种设计思路一方面是为了压缩整体制造成本，降低桌面级设备的准入门槛，另一方面也方便操作人员随时观察刀具切削状态，及时清理加工产生的切屑，调整工件装夹位置，同时也便于后期对传动部件、电机组件进行维护更换，无需拆解复杂的外罩结构。

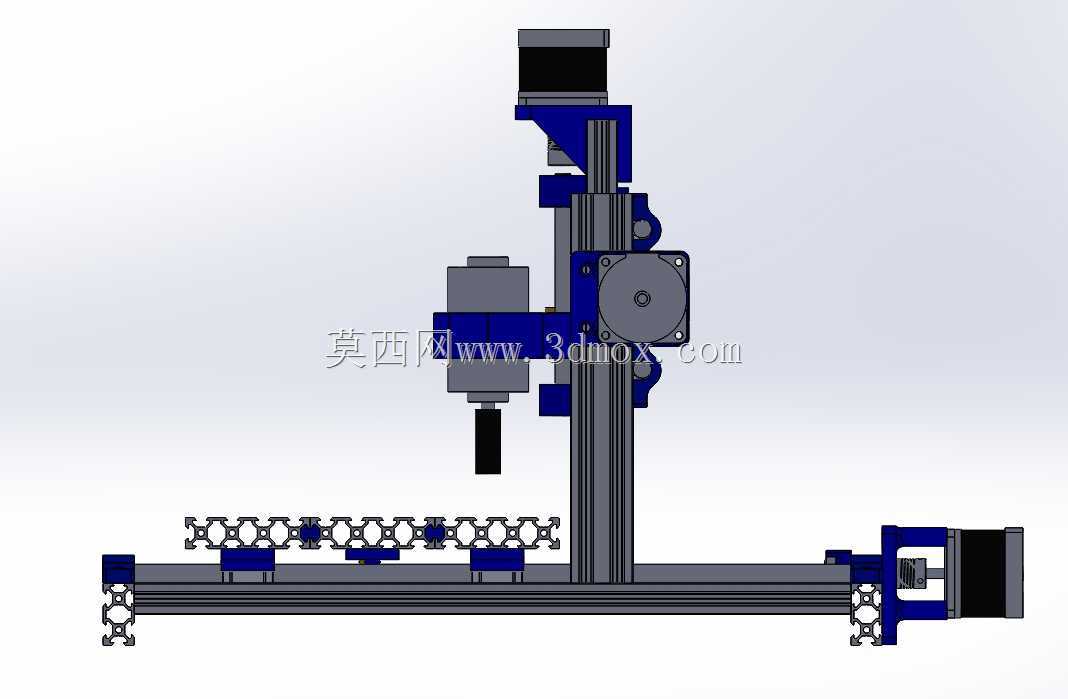

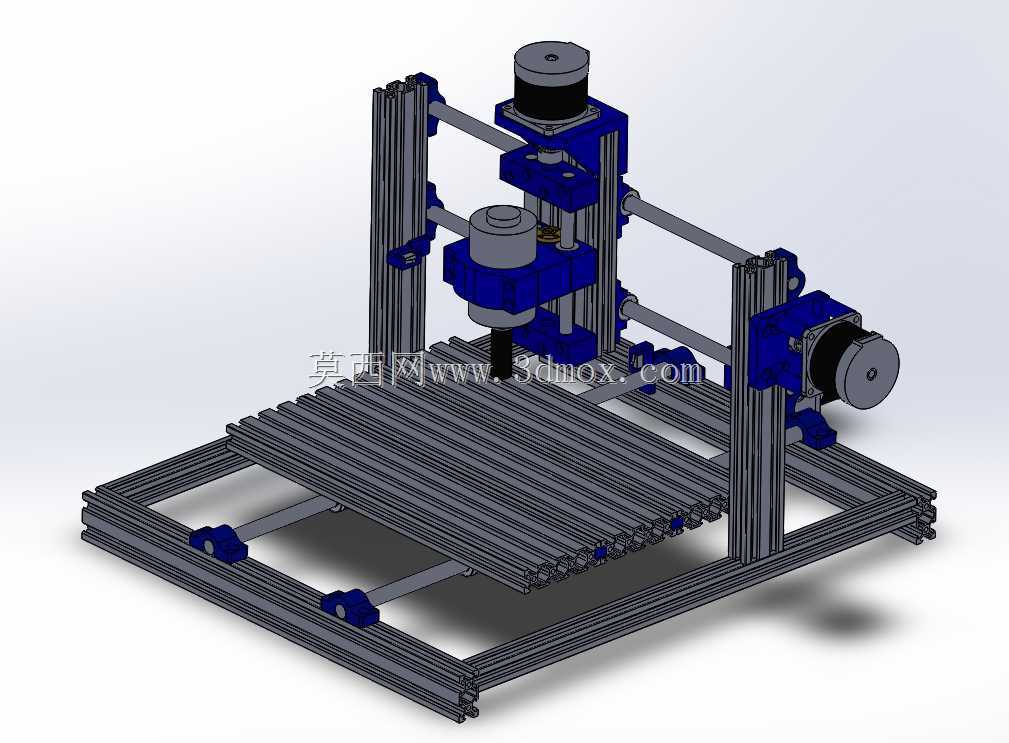

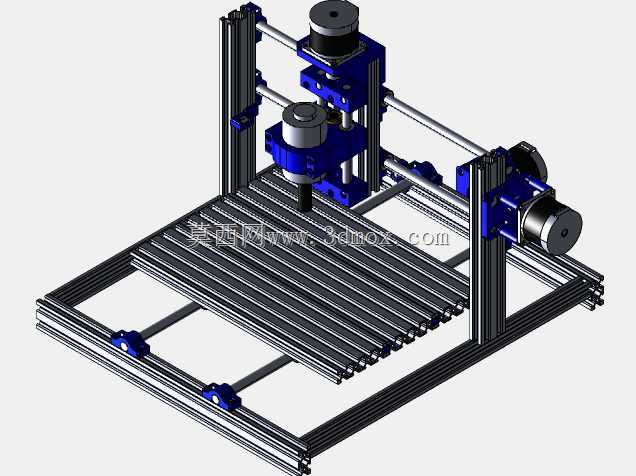

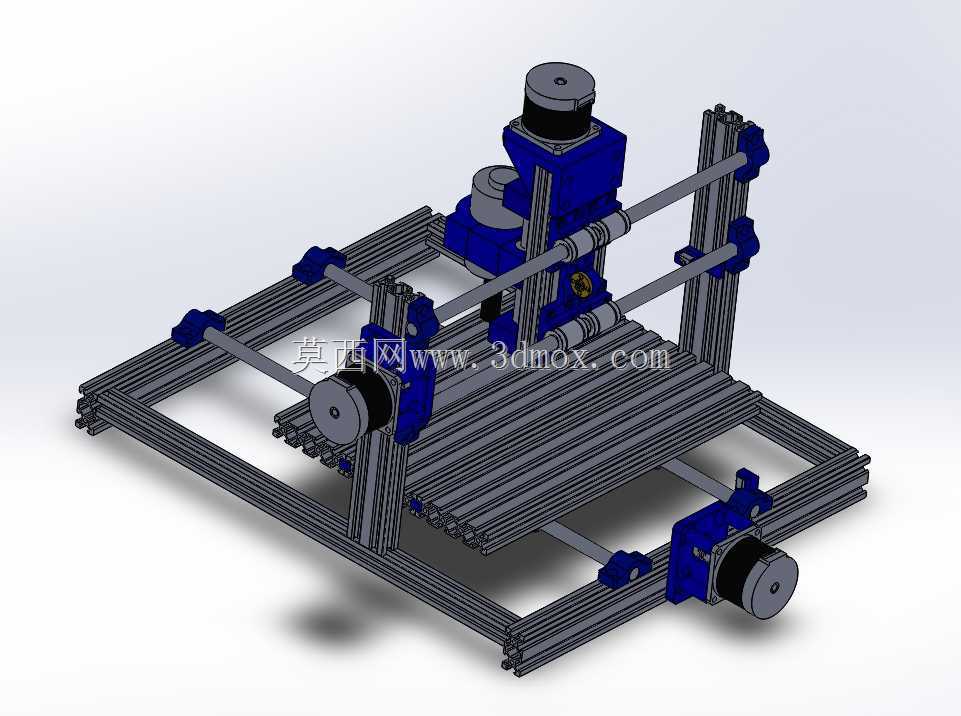

　　从结构布局来看，设备采用经典的动龙门式三轴传动架构，X轴方向的两根平行光轴导轨横跨在工作台两侧的铝型材基座上，Y轴传动组件集成在龙门横梁的滑座上，Z轴主轴滑台垂直安装在Y轴滑座的安装板上，三个轴向的传动均采用NEMA23法兰规格的步进电机作为动力源，这类步进电机的输出扭矩足以应对桌面级加工的切削负载，同时安装尺寸标准化程度高，后期如果出现电机故障，可直接采购同规格标准件替换，无需重新设计安装法兰的连接尺寸。工作台部分采用多根平行排布的铝型材辊条作为承载面，这种结构相比整块金属台面重量更轻，同时型材自带的T型槽可以直接搭配T型螺栓、压块完成工件的装夹固定，无需额外在台面上打孔攻丝，适配不同尺寸、不同外形的工件装夹需求，

　　工作台的有效加工幅面覆盖常规小型标牌、工艺摆件、PCB样板的加工尺寸范围，安装时只需要预留出设备四周的操作空间，保证X轴两端的电机、Y轴后侧的电机不会与周边墙面、置物架发生干涉即可，整体占地面积与普通台式电脑桌的可用空间匹配，不需要专门的大型设备安装基础，放置在平整的硬质工作台面上即可调平使用。传动系统的设计上，三个轴向均采用光轴搭配直线轴承的导向结构，相比线性导轨成本更低，同时在轻载切削场景下的导向精度足以满足常规加工的公差要求，传动丝杠采用常规的T型丝杠或者滚珠丝杠配置，可根据加工精度需求灵活选配，Z轴的主轴安装座预留了常规风冷主轴的安装孔径，可适配不同功率的高速风冷主轴，满足不同切削深度、不同材料的加工转速需求。

　　设备的走线全部沿铝型材的槽道布置，避免加工过程中切屑、切削液飞溅磨损线缆，各轴向的限位开关安装在导轨的行程两端，防止运动滑座超程撞击机架造成部件损坏。在实际使用过程中，这类设备的操作门槛较低，只需要将加工路径通过CAM软件生成对应的G代码，导入控制单元即可启动加工，相比大型工业数控铣床，它的加工行程更小，切削负载能力有限，但针对小尺寸工件的定制加工场景，它的能耗更低，调试更灵活，不需要复杂的设备开机预热流程，可快速切换不同的加工任务，比如在广告制作场景中可快速完成小型亚克力标牌的雕刻切割，在创客场景中可完成结构件手板的外形铣削，在电子制作场景中可完成PCB电路板的线路雕刻，适配多品类小批量的柔性加工需求。设计过程中充分考虑了标准件的复用率，所有的机架连接件、导轨固定座、电机安装板都采用标准化的设计尺寸，大部分零部件都可以直接采购标准铝型材、标准紧固件、标准传动件组装完成，不需要定制复杂的铸造件或者大型机加工件，既降低了整体的制造成本，也方便使用者根据自身的加工需求对设备行程、主轴功率进行改装升级，比如加长X轴的导轨和丝杠来扩大加工幅面，更换更高功率的主轴来提升硬金属切削能力。设备的整体重心偏低，底部框架的铝型材重量占比较大，加工过程中整机的振动幅度较小，不会因为高速切削产生的振动导致工件移位或者加工纹路紊乱，在常规切削参数下可保证加工面的粗糙度满足普通工件的外观要求，不需要额外的后期打磨工序。
