ER32弹性筒夹11-12mm夹持部件结构

　　在数控加工、铣床、钻床以及加工中心的刀具装夹环节里，ER系列弹性筒夹是普及率极高的夹持元件，这款适配11-12mm柄径的ER32夹头，是ER32规格夹头里覆盖中等柄径刀具的常用款。日常车间里做铣削、钻孔、铰孔、攻丝工序时，只要刀具柄径落在夹持范围内，搭配对应的ER32螺母、刀柄主体，就能实现稳定的刀具装夹，相比老式的钻夹头，这类弹性筒夹的夹持同轴度更高，高速运转时的刀具跳动量更小，能有效延长刀具使用寿命，提升加工面的光洁度。

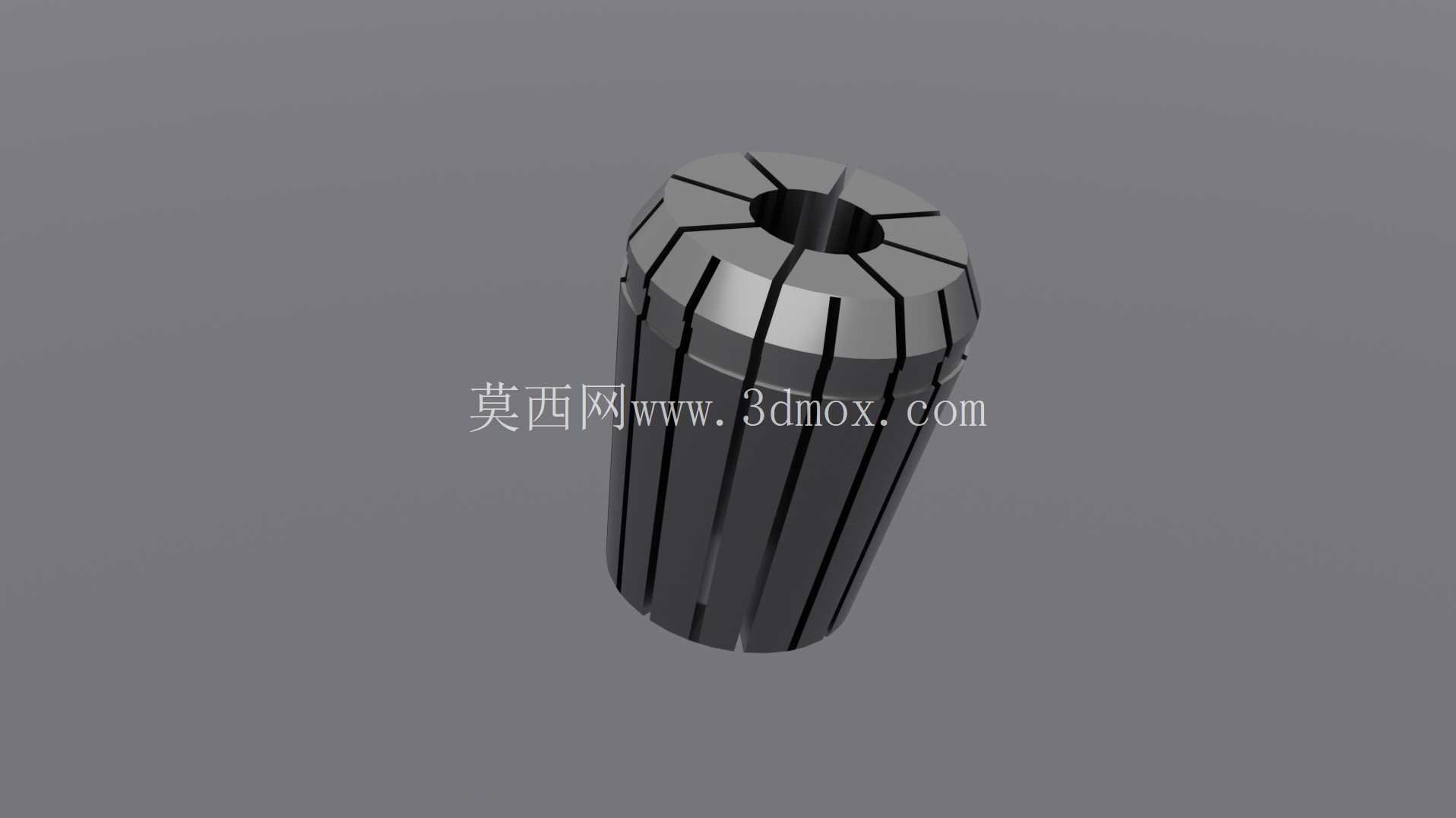

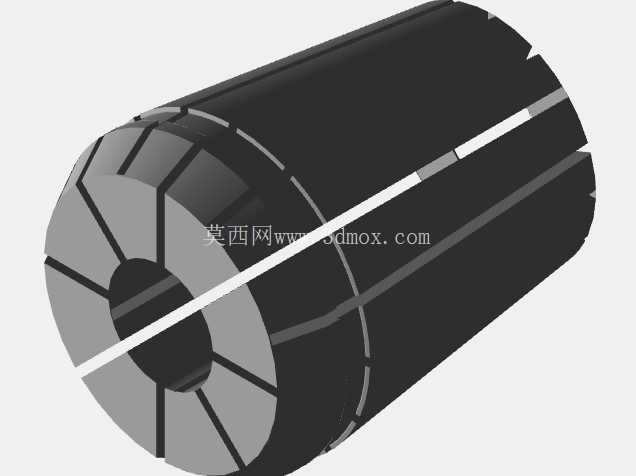

　　从结构设计来看，这款夹头整体为锥面配合结构，外锥面和ER刀柄的内锥孔完全贴合，锁紧螺母施加轴向压力时，夹头会沿着锥面向刀柄内部移动，本体上均匀分布的轴向开槽会产生均匀的径向收缩变形，从而把插入内孔的刀具柄部紧紧包裹住，开槽的分布经过对称设计，收缩时各方向的夹紧力均匀，不会出现偏载导致的刀具倾斜问题。夹头的内孔为直孔设计，适配的是直柄刀具，11-12mm的夹持区间覆盖了这个规格段的硬质合金铣刀、高速钢钻头、铰刀等常用切削刀具，在安装边界上，ER32夹头的外锥度为标准的8度，整体外径、长度都符合ER32系列的通用尺寸规范，不需要额外修改刀柄就能直接适配市面上所有标准ER32刀柄，安装时只需要保证夹头、刀柄内锥面、刀具柄部清洁无杂物，就能达到设计要求的夹持精度。

　　实际生产场景里，这类夹头除了用于金属切削机床的刀具装夹，也常被用在工装夹具的工件夹持环节，比如需要夹持圆柱形棒料做二次加工时，搭配对应的夹具座，ER夹头可以快速实现棒料的定心夹紧，重复装夹的定心精度能稳定在0.01mm以内，满足多数精密加工的装夹要求。设计这类弹性夹头时，材料通常选用优质弹簧钢，经过淬火、回火处理后获得合适的硬度与弹性，既保证反复锁紧松开时不会出现塑性变形，又能提供足够的夹紧力防止刀具在重切削时出现打滑窜动。夹头的开槽长度、开槽数量都经过受力校核，开槽数量多则夹持时的接触面积更大，夹紧力分布更均匀，但开槽过多会降低夹头整体的刚性，ER32规格的夹头开槽数量是经过行业长期验证的最优值，兼顾了夹持精度、夹紧力与使用寿命。在实际使用中，需要注意夹头的夹持范围不能超差使用，比如不能用这款11-12mm的夹头去夹持10mm或者13mm的柄径，否则会导致夹头收缩不均匀，出现夹持偏心、夹紧力不足的问题，严重时甚至会造成夹头开裂、刀具飞出的安全隐患。日常维护时，每次换刀都要清理夹头缝隙里的切屑、切削液残留，避免杂物嵌入开槽导致夹头收缩卡滞，长期使用后如果发现夹头内孔出现磨损、锥面有拉伤，要及时更换，否则会影响加工精度。

　　从建模角度看，这款夹头的建模难点在于轴向开槽的均匀分布、锥面的角度精度，以及内孔与外锥面的同轴度控制，建模时需要先完成整体回转体的轮廓绘制，再通过阵列特征完成均匀开槽的切除，最后对开槽端部、夹头两端的锐边做倒角处理，避免安装时锐边刮伤刀柄内锥面或者螺母的配合面，所有尺寸都严格遵循ER夹头的行业标准，确保模型导出后可以直接用于工装设计的装配模拟、刀柄的干涉检查，也能用于加工工艺的编制参考，帮助设计人员在做机床工装配置时快速完成选型匹配，减少现场装配时的尺寸不匹配问题。
