桌面金属板夹夹持结构设计

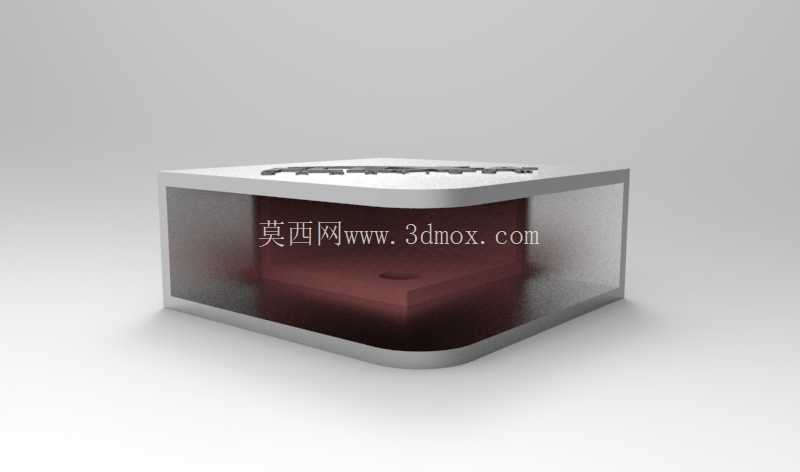

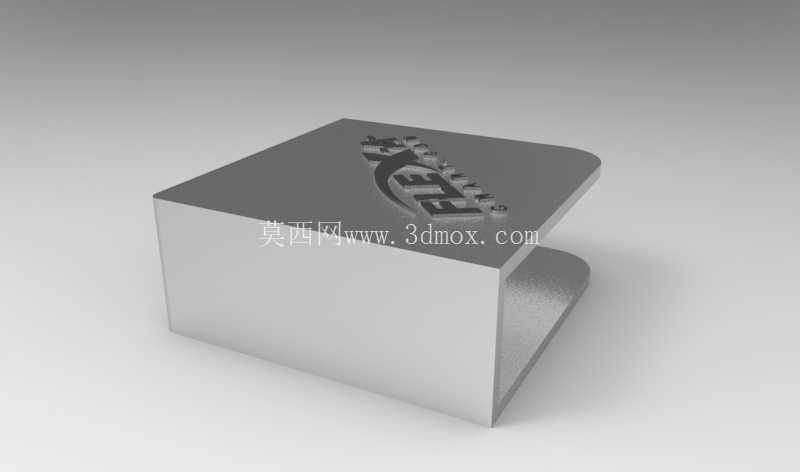

　　日常办公与小型加工场景里，这类板夹的使用频率远高于多数人认知——它不是文具店那种薄铁皮塑料夹，而是针对桌面工位临时固定、小型工件快速装夹、标识牌挂载做的金属夹持结构，很多人在车间工位看板、桌面工装台、设备旁的临时记录板固定场景都见过它，只是很少留意它的结构设计逻辑。从结构上看，这个夹持件采用一体化弯折成型的主体，没有额外的拼接焊缝或者紧固件，主体的上压板做了圆角收边处理，避免尖锐边角划手或者刮伤被夹持物件的表面，下托板和上压板之间的开口间隙，是按照常规桌面板材、亚克力看板、薄型工件的厚度做的适配，常规1-20mm厚度的板件都能顺利推入夹持，开口内侧做了微幅的内收倾角，当板件推入后，上压板自身的金属弹性会持续施加向下的压紧力，不需要额外的锁止结构就能实现稳定夹持，拿取的时候只需要向上掀起上压板的尾端就能快速松脱，单手就能完成装拆操作，比螺栓压紧、卡扣固定的结构效率高很多。

　　设计的时候首先考虑的是工位操作的便捷性，所以整体外形做了方正切角的处理，没有突出的外置结构，不会在工位上勾挂线缆、工具或者操作人员的袖口，主体的厚度选择兼顾了弹性和结构强度，太薄的话夹持力不足，夹重物或者厚板的时候容易松脱，太厚的话弯折成型难度大，而且需要更大的力才能掀起压板，日常操作会很费劲。安装边界上，这个夹持件不需要在桌面或者被夹持板件上打孔，直接卡在板边就能使用，不会破坏安装面的完整性，对于临时搭建的工位、需要经常调整位置的看板、临时装夹的小型待加工工件来说，这种无损伤安装的特性非常实用，不会像螺丝固定的夹具那样留下安装孔痕，也不会像胶粘固定件那样残留胶渍。

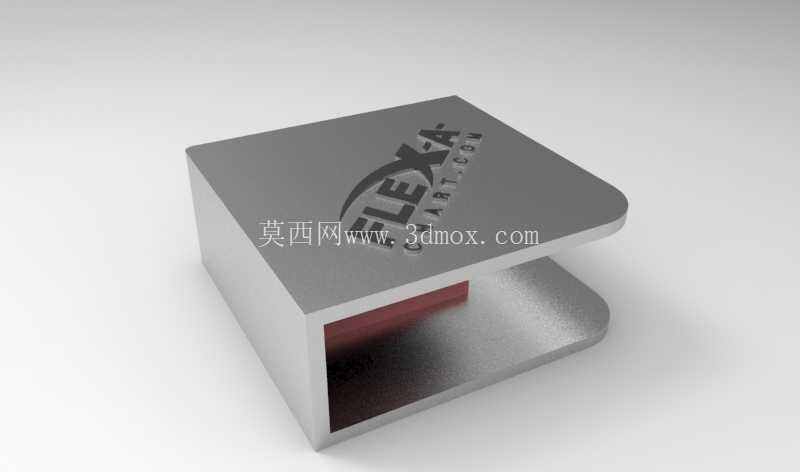

　　很多做小型工装设计的工程师会把这类结构改用到设备的小型观察门快开、临时走线固定、工位作业指导书挂载的场景，它的夹持力足够挂载纸质文件、薄型亚克力牌、小型轻型工件，而且金属材质的主体耐磨损、抗油污，在车间多尘、有少量切削液飞溅的环境里也能长期使用，不会像塑料夹具那样容易老化脆裂。从受力角度看，弯折处的圆角做了足够大的过渡，避免应力集中导致长期使用后金属疲劳断裂，上压板表面的平整区域可以粘贴标识、品牌铭牌，不会因为结构凹凸导致标识粘贴不平整，下托板的底面做了平直面处理，放在桌面上的时候不会晃动，夹持板件的时候整个接触面受力均匀，不会出现局部压痕或者夹持歪斜的情况。

　　实际使用中，这类夹持件可以多个配合使用，用来固定较大尺寸的看板或者薄型板材，相邻夹体之间不需要额外的连接结构，只要按照被夹持件的长度均匀布置就能提供足够的夹持力，相比大型的工装夹具，它的占用空间极小，不会遮挡被夹持件的有效展示区域或者加工区域，对于需要频繁更换夹持物件的场景，这种快装快拆的结构能大幅减少操作时间，不需要借助任何工具就能完成装夹和拆卸，一线操作人员不需要专门培训就能上手使用。
