带格栅端锥型燃料通路塞结构设计

　　在中小型内燃动力设备、小型燃油发电机组以及便携式园林燃油机具的燃油供给支路中，这类带格栅端的锥型燃料塞是承担通路防护与流道规整作用的核心小尺寸部件，很多刚接触燃油系统设计的工程师容易忽略这类小零件的结构合理性，实际在台架耐久测试中，这类塞件的结构缺陷往往会引发供油不畅、杂质卡滞喷油嘴的连带故障。从实际装车与台架测试的适配场景来看，该塞件主要安装在燃油箱出油口与燃油滤清器之间的衔接位置，锥型的主体结构是为了适配不同内径的橡胶燃油管路，安装时无需额外涂抹密封胶，依靠锥面与橡胶管路内壁的过盈挤压就能实现径向密封，能适配内径6mm到10mm区间的常规低压燃油管路，安装边界上要求塞件插入管路的深度不低于25mm，

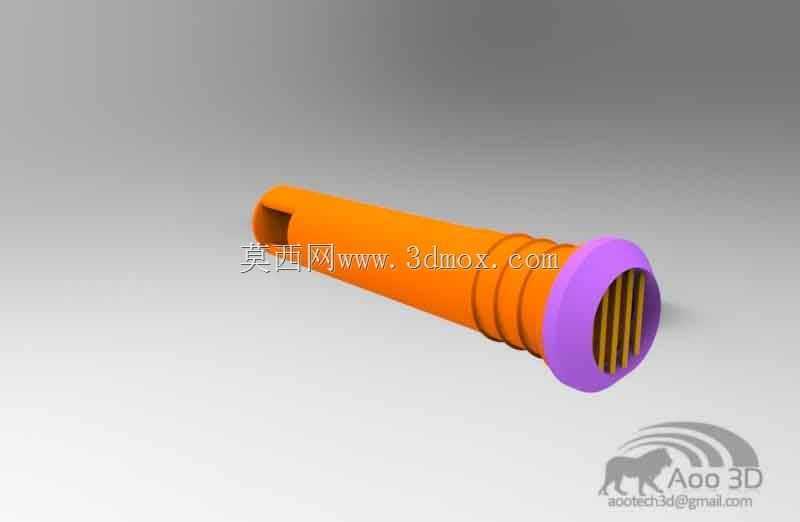

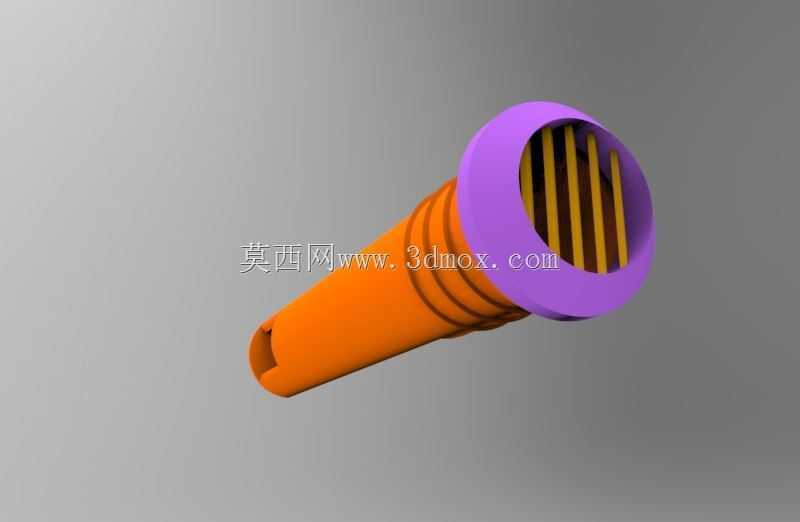

　　外露的格栅端需要完全卡入油箱出油口的定位卡槽内，避免管路内油压波动时塞件移位脱落。端部的环形紫色凸缘是安装限位结构，凸缘外径比适配管路的最大外径大2mm，安装到位后凸缘端面会紧贴管路切口端面，既可以直观判断安装是否到位，也能避免塞件过度插入管路导致流道遮挡。格栅端的条状通槽是整个零件的功能核心，槽宽统一设置为1.2mm，相邻格栅条的厚度为1.5mm，这个尺寸是经过多轮杂质拦截测试确定的——既可以拦截燃油加注时混入的、尺寸大于1mm的固态杂质，避免杂质进入后续燃油滤清器造成提前堵塞，又不会因为通流面积过小导致供油阻力过大，在额定供油量下，该格栅端的通流阻力比同规格的滤网式塞件低17%左右，更适合大油门工况下的瞬时大流量供油需求。

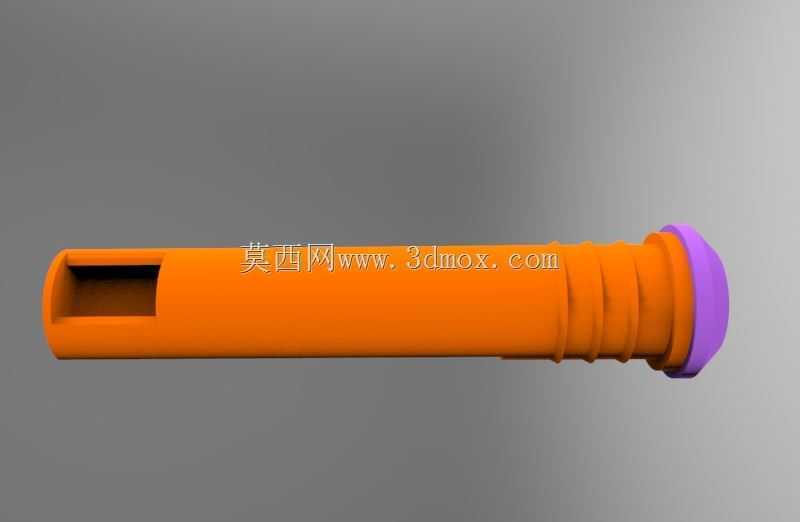

　　锥型主体外壁设计了三道环形凹槽，凹槽深度0.8mm，安装时橡胶管路在自身弹性作用下会嵌入凹槽内，形成三道独立的密封环带，即使设备长期处于振动工况下，管路与塞件之间也不会出现松脱渗漏的问题，同时凹槽结构还能抵消橡胶管路长期使用后的老化松弛量，延长密封结构的有效寿命。塞件尾端的开口缺口是装配定位用的结构，安装时可以用卡簧钳卡入缺口施加轴向推力，避免安装时敲击格栅端导致格栅条变形断裂，同时这个缺口还能作为流道的辅助通流结构，当格栅端因为杂质附着出现部分堵塞时，尾端缺口可以维持基础通流能力，避免发动机突然断油熄火。从建模逻辑来看，整个零件采用回转体加阵列特征的建模思路，先绘制锥型主体的回转截面，一次性完成主体、限位凸缘、环形密封槽、

　　尾端缺口的基础轮廓，再对端部格栅做拉伸切除与圆周阵列，所有棱边都做了R0.3mm的圆角处理，避免锐边切割橡胶管路造成密封面损伤，同时也减少零件注塑成型时的应力集中问题。实际选型时需要注意，该塞件仅适用于低压燃油通路，工作压力不超过0.3MPa，不能用于高压共轨段的燃油管路，材质选用耐燃油腐蚀的改性尼龙时，可在-40℃到120℃的环境温度区间稳定工作，若用于甲醇类替代燃料场景，需要更换为氟橡胶包覆的金属基材版本，避免溶胀失效。
