零件加工用胎面头工装结构设计

　　在精密零件的批量加工工序中，定位工装的结构合理性直接决定了单件加工的节拍与成批次的尺寸一致性，这款胎面头结构正是针对轴类、异形回转类零件的端面加工、外圆开槽工序设计的定位承载部件，区别于通用三爪卡盘的装夹方式，该结构采用仿形贴合的定位逻辑，能够在不损伤零件已加工表面的前提下，完成零件周向与轴向的完全定位，避免装夹过程中产生的压痕与形变。从实际应用场景来看，这类胎面头多用于小型精密零件的二次加工工位，常见于五金零件加工车间的数控车床、小型铣床的工装配套，也可作为自动化上下料生产线中的定位载具使用，当零件需要完成端面铣削、侧面开槽、径向钻孔等工序时，该结构能够提供稳定的支撑，抵消加工过程中刀具传递的径向切削力，减少零件的加工振颤，提升加工面的表面粗糙度等级。

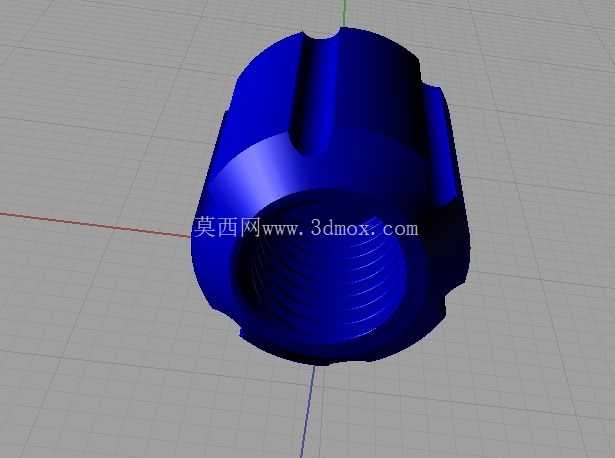

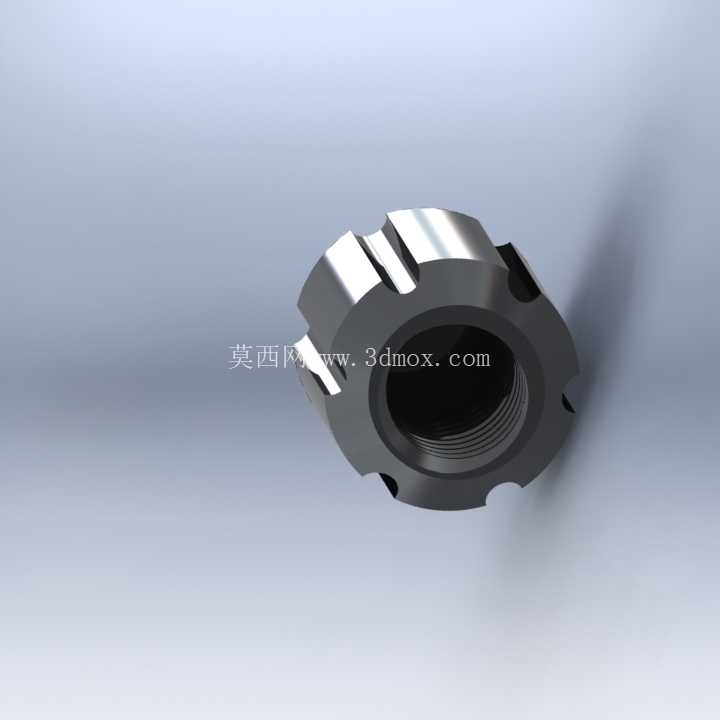

　　从功能特性上看，该结构的主体采用一体式的承载设计，外部的周向开槽并非装饰结构，而是对应零件装夹后的周向防转定位，当零件嵌入胎面头的内腔后，槽位能够与零件外圆的凸台结构形成配合，限制零件在加工过程中的周向转动，无需额外加装压块即可完成扭矩传递，大幅缩短装夹的辅助时间。结构的端面采用圆弧过渡设计，一方面是为了匹配对应零件的端部曲面轮廓，增大定位接触面积，降低单位面积的装夹压强，避免薄壁零件装夹变形，另一方面圆弧过渡能够减少应力集中，提升胎面头本身的结构强度，在反复装夹、承受交变切削载荷的工况下，不会出现端部崩裂的问题。设计过程中，首先需要匹配对应加工零件的外轮廓公差，胎面头的内腔轮廓尺寸需要根据零件的实体尺寸做公差适配，通常内腔尺寸取零件对应尺寸的中差，配合间隙控制在0.02mm到0.05mm之间，既保证零件能够顺畅装入，又避免间隙过大导致的定位偏移。周向的定位槽位置需要与零件的凸台位置严格对应，槽的宽度尺寸需要比零件凸台宽度大0.03mm左右，保证装入顺畅的同时，限制周向的转动间隙，避免加工过程中出现让刀现象。

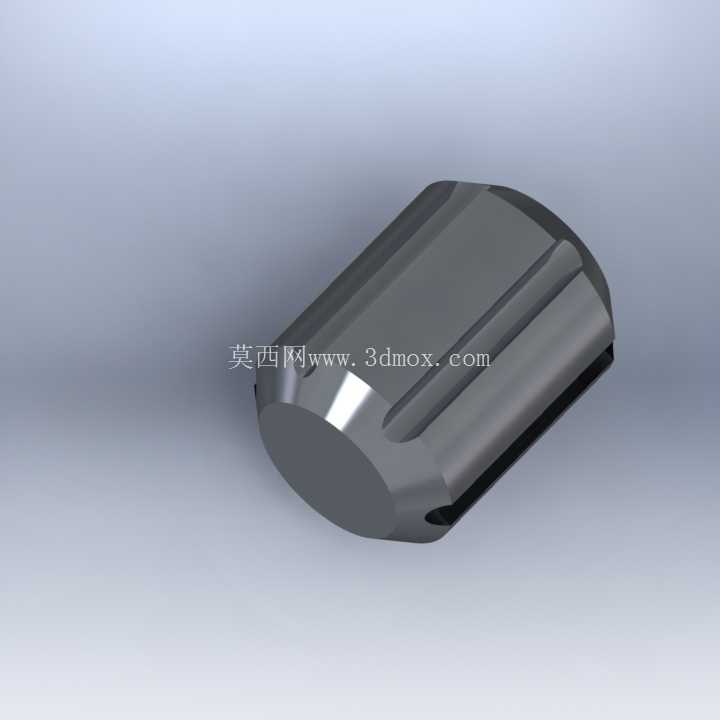

　　结构的整体长度需要匹配加工设备的装夹空间，通常这类胎面头的安装端采用标准的圆柱柄结构，能够直接装入机床的主轴锥孔或者工装座的安装孔内，安装边界需要保证胎面头装入后，加工零件的待加工面处于刀具的有效行程范围内，不会出现刀具与工装本体发生干涉的问题。结构的侧壁做了削边处理，一方面是为了减轻工装本身的重量，降低主轴转动时的动平衡负载，另一方面削边后的平面可以作为安装定位的基准面，方便安装时打表找正，快速完成工装的同轴度校准。在实际使用过程中，这类胎面头的材质通常选用模具钢经淬火处理，表面硬度达到HRC55以上，保证反复装夹后的耐磨性，延长工装的使用寿命，定位接触面可以做抛光处理，减少零件装入时的摩擦阻力，避免刮伤零件的已加工表面。

　　不同于通用工装的适配性广但定位精度有限的特点，这类专用胎面头针对特定零件做仿形设计，虽然适配的零件类型单一，但在批量加工场景下，能够大幅降低装夹的找正时间，提升加工效率，同时能够保证成批次零件的加工尺寸一致性，减少因装夹偏差导致的废品率。在结构设计阶段，还需要考虑排屑的问题，胎面头的内腔底部预留了微小的排屑间隙，避免加工过程中产生的切屑落入内腔底部，导致零件装夹不到位，影响定位精度，同时周向的开槽也可以作为排屑通道，让进入内腔的切屑能够顺着槽位排出，减少切屑堆积对定位精度的影响。对于需要完成多工序加工的零件来说，这类胎面头还可以作为工序间流转的定位载具，零件在完成上一道工序后无需拆下，直接连同胎面头一起转入下一道加工工位，减少重复装夹带来的定位误差，进一步提升零件的加工精度。
