齿轮重力联动传动演示机构

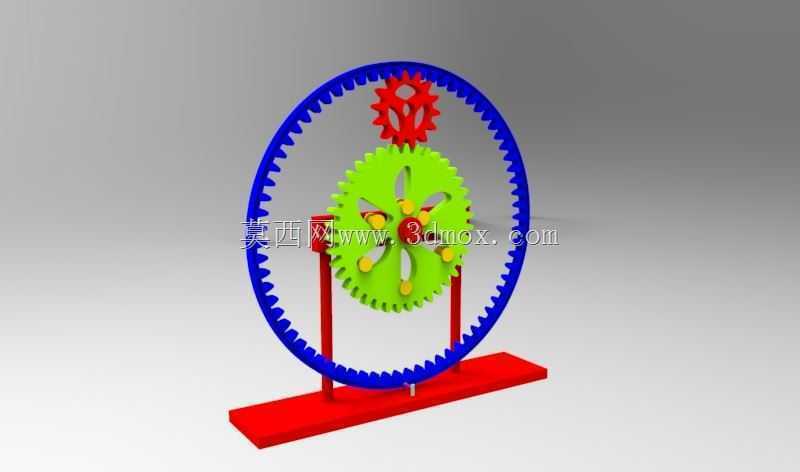

　　这套齿轮重力联动机构，核心依托内齿圈、中间异形齿轮、顶部小齿轮的三级啮合关系，搭配底部带配重坠的摆架实现循环传动演示，常被用于机械原理课堂的传动逻辑具象化展示，也可作为科普展厅的互动展项，帮参观者直观理解齿轮啮合传动、重力势能与动能转换的基础机械逻辑。从设计逻辑上看，整套机构没有额外的动力输入接口，完全依靠齿轮啮合的传动比匹配，以及底部配重坠下落过程中释放的重力势能，带动内齿圈绕固定支座做定轴转动，内齿圈转动时通过齿牙啮合带动中间的异形齿轮同步旋转，中间齿轮再通过顶部啮合点将动力传递给最上方的小齿轮，三个齿轮的齿形参数经过反复校核，啮合间隙控制在0.15mm以内，既不会因为间隙过大出现传动卡顿、跳齿的问题，

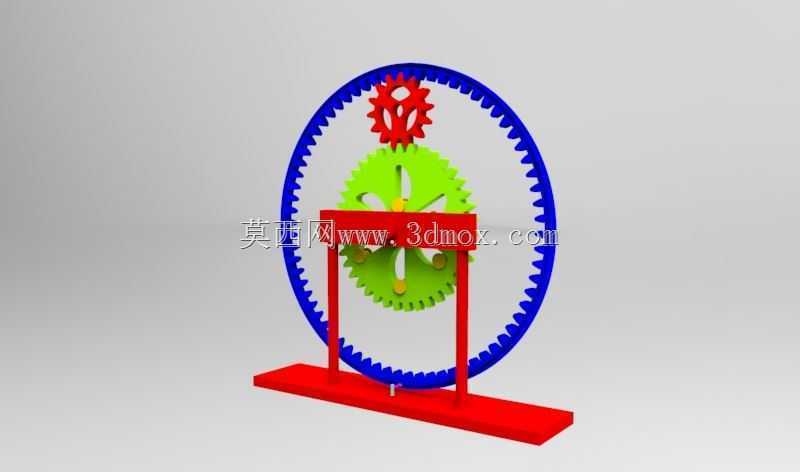

　　也不会因为间隙过小导致齿面摩擦阻力过大，阻碍整套机构的连续运转。中间的异形齿轮没有采用常规的圆形齿坯，而是做了三瓣式的镂空结构，一方面是为了降低齿轮自身的转动惯量，减少重力势能在克服齿轮自重上的损耗，延长单次配重下落带动机构运转的时长，另一方面三瓣式的结构刚好和内齿圈、顶部小齿轮的啮合点形成稳定的受力三角，避免传动过程中出现齿轮偏摆、齿面受力不均的问题。安装层面，整套机构的支撑结构采用两根垂直固定在红色底座上的金属立柱，立柱顶端通过轴承座固定内齿圈的旋转轴，内齿圈的旋转中心与中间异形齿轮的旋转中心存在固定偏心距，这个偏心距的数值是整套机构设计的核心参数，偏心距过大会导致齿轮啮合脱开，传动中断，偏心距过小则会让齿面啮合过紧，

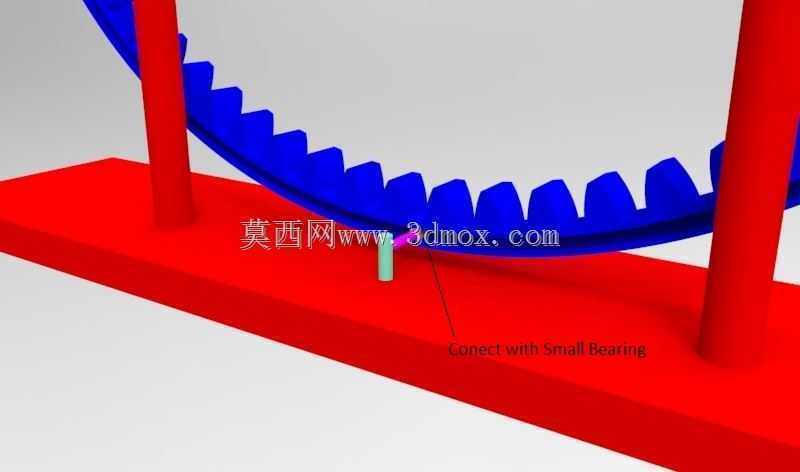

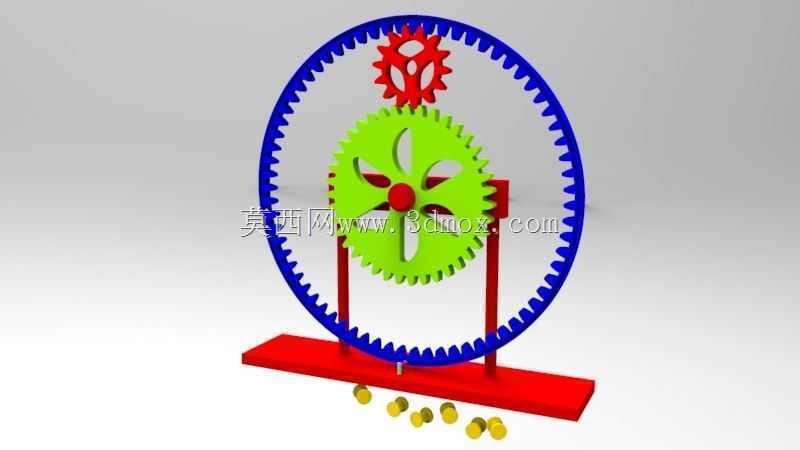

　　转动阻力陡增，经过多轮参数迭代，最终确定的偏心距刚好能让三个齿轮的齿面啮合深度达到齿高的三分之二，兼顾传动稳定性和转动顺畅度。底部的配重坠采用等重的黄铜材质圆柱块，通过细尼龙线悬挂在内齿圈下方的绕线轴上，绕线轴的直径经过匹配设计，配重下落时带动绕线轴转动的线速度，刚好匹配内齿圈转动的齿面线速度，不会出现线速度差导致的拉线卡顿、配重晃动的问题。底座采用平整的矩形板式结构，底部预留了四个M6的安装螺孔，可以直接固定在木质或金属展示台面上，安装时需要保证底座的水平度误差不超过0.2mm/m，否则会导致内齿圈转动时出现轴向偏载，加剧轴承和齿面的磨损，缩短机构的使用寿命。在实际教学应用场景中，这套机构可以搭配透明的亚克力护罩使用，

　　既不影响观察齿轮啮合的全过程，也能避免转动过程中配重坠意外脱落砸伤参观者，同时还可以在各个齿轮的端面贴上反光标识，配合转速传感器测量不同配重重量下各个齿轮的实际转速，和理论传动比计算值做对比，帮学习者理解传动效率、摩擦损耗对实际传动过程的影响。不同于常规的定轴轮系演示装置，这套机构将重力驱动和偏心齿轮传动结合在一起，没有复杂的电控元件，所有传动关系都通过机械结构直接实现，故障率极低，日常维护只需要定期在齿面和轴承位置涂抹少量润滑脂，就能保证长时间的顺畅运转，非常适合作为长期摆放的科普演示教具使用。
