零件加工用胎面花纹式压合头结构

　　这类胎面花纹头主要应用在小尺寸五金零件的表面压花、胎面纹路成型工序中，常见于小型五金件加工工位、塑胶件表面防滑纹压制作业场景，作为压合设备的末端执行部件使用，直接和待加工工件表面接触，完成纹路的压印成型作业。从实际使用场景来看，这类压头常配套在小型手动压台、气动压合设备上，针对直径10-30mm区间的圆柱类、圆片类零件做表面防滑纹路加工，加工出的纹路和轮胎胎面的防滑纹路逻辑一致，目的是提升零件装配后的握持摩擦力，避免使用过程中出现打滑松脱的问题。

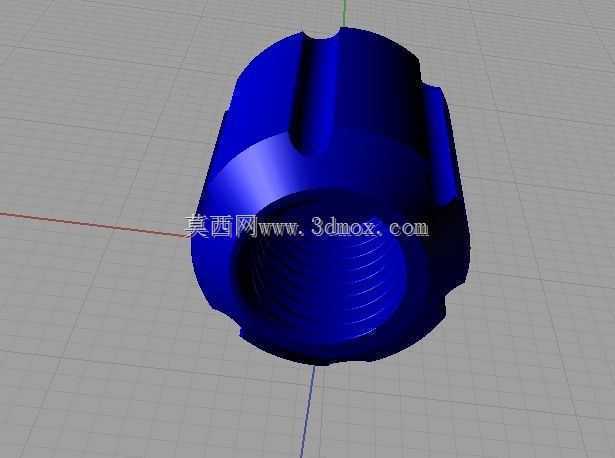

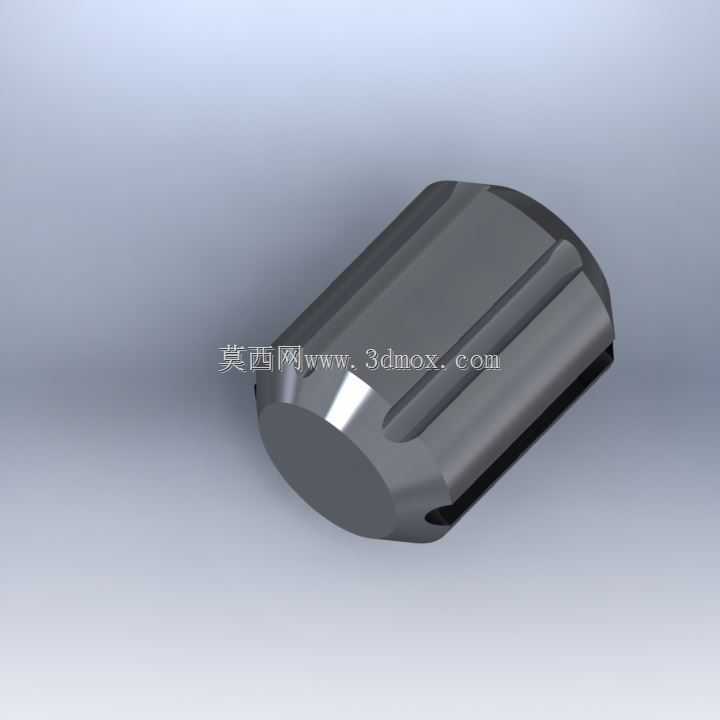

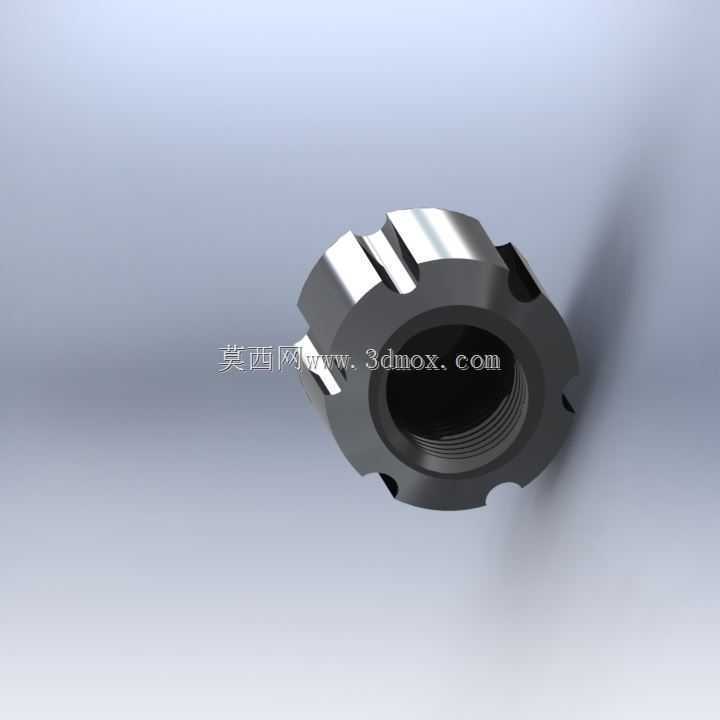

　　从功能特性来看，该压头的工作端面做了圆弧适配设计，圆弧曲率和常规待加工圆柱零件的外径曲率匹配，压合时可以保证纹路和工件表面完全贴合，不会出现纹路深浅不均、边缘压塌的问题。压头本体采用整体硬质合金材质加工，表面做了淬硬处理，硬度可以达到HRC58-62，连续压合10万次以上不会出现纹路磨损、崩边的情况，能满足批量零件加工的耐用度要求。压头侧面设计的轴向凹槽，一方面是为了减重，减少压头自身重量对压合设备行程负载的影响，另一方面凹槽可以作为安装定位的基准面，安装时配合夹具上的定位销，能快速完成压头的周向定位，保证每次压出的纹路方向一致，不会出现纹路偏斜的问题。

　　设计思路上，首先确定压头的工作端圆弧半径，这个参数需要匹配最常加工的工件外径范围，针对常用的20mm直径圆柱零件，压头圆弧半径设置为10.2mm，预留0.2mm的压合余量，保证压合时纹路可以完全压入工件表面0.15-0.2mm深度，既保证纹路清晰，又不会因为压入量过大导致工件变形。压头的整体长度控制在45mm，最大外径28mm，属于小型压头范畴，适配市面上多数小型压合设备的夹头安装尺寸，不需要额外做转接工装就可以直接装夹使用。压头尾部做了15度的倒角处理，安装时可以顺利导入设备夹头内孔，避免安装时出现卡滞、刮伤夹头内壁的问题。

　　安装边界方面，该压头的装夹段直径为20mm，长度15mm，装夹时夹头的夹持长度不能小于12mm，否则压合过程中会出现压头晃动、压合位置偏移的问题。压头的周向定位需要配合夹头上的M4紧定螺钉，紧定螺钉顶在压头侧面的凹槽平面上，顶紧力矩控制在2.5N·m即可，力矩过大会导致压头表面出现压痕，后续拆卸维护困难，力矩过小则会导致压合过程中压头转动，纹路方向错位。压头工作时的轴向压合力需要控制在800-1200N区间，针对铝合金、铜类软质零件取低值，针对低碳钢类零件取高值，压合力超过1500N时容易出现压头纹路崩损、工件被压变形的问题。

　　实际生产中，这类压头的维护也比较简便，每完成5000次压合作业后，可以将压头拆下，用煤油清理表面附着的加工碎屑、油污，检查工作端面的纹路是否有磨损、崩缺，如果出现局部纹路磨损，可以用金刚石砂轮对工作端面做微量修磨，修磨量控制在0.05mm以内，修磨后不影响后续压合纹路的清晰度。安装时要保证压头的工作端面和待加工工件表面平行，平行度误差控制在0.02mm以内，否则会出现压出的纹路一侧深一侧浅的问题，影响零件的外观质量和防滑性能。针对不同曲率的工件，只需要更换对应圆弧半径的压头即可，设备的装夹接口通用，不需要调整设备的其他参数，换型时间可以控制在2分钟以内，能满足多品种小批量零件的加工需求。
