十腔冷室铝合金压铸模具结构设计

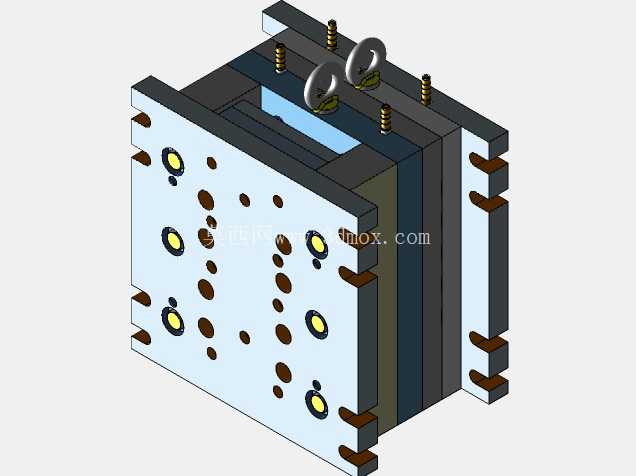

这套十腔布局的冷室压铸成型工装，主要适配常规吨位冷室压铸机的铝合金零部件批量生产场景，在消费电子结构件、小型汽配压铸件、通用五金铝合金配件的量产环节中，这类多腔模具能在单压铸循环内完成10件产品的成型，相比单腔或低腔数模具，单位时间产能提升幅度明显，可有效摊薄单件产品的压铸能耗、人工值守与设备折旧成本。从实际生产适配角度看，模具整体安装边界完全匹配常规冷室压铸机的哥林柱间距、模厚调节范围与锁模力参数，模板四周预留的吊装孔、定位销孔与压铸机工作台的T型槽位置完全对应，顶部设置的吊环结构可满足车间常规天车的吊装转序需求，无需额外制作吊装工装，上下模合模时的导向结构采用高精度导柱导套配合，可承受铝合金高速充填过程中的侧向分力，避免长期生产后出现飞边、错模等质量缺陷。

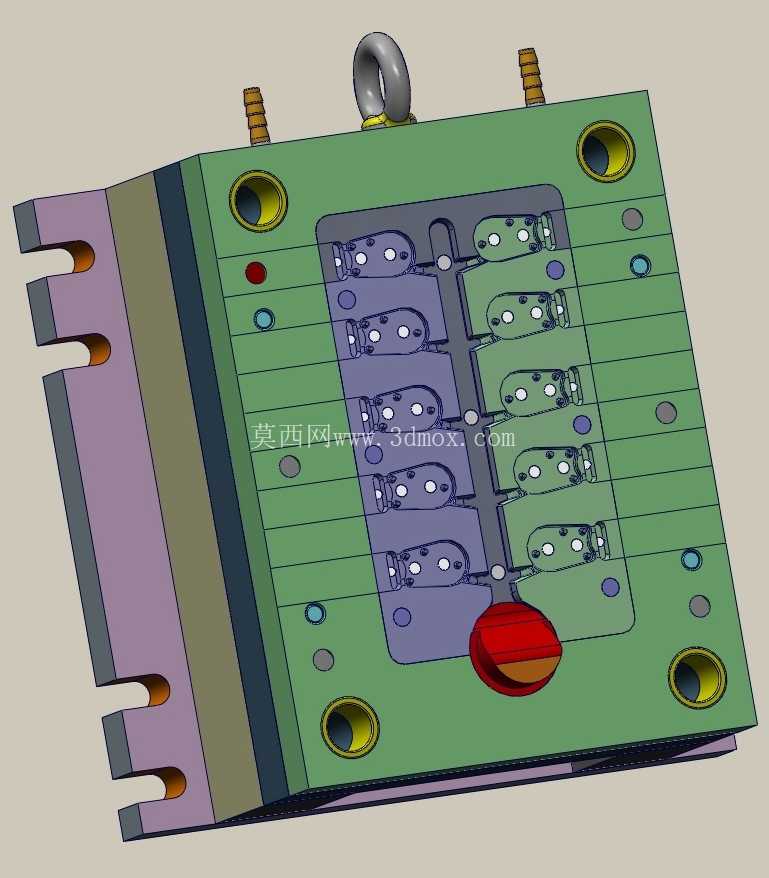

在浇注系统设计上，这套模具采用中置直浇道配合分支横浇道的布局，金属液从压射室进入直浇道后，通过对称分布的横浇道均匀分配到10个模腔，每个模腔的进料口位置、截面积都经过流道平衡校核，确保各模腔的金属液充填时间、充填压力差控制在合理区间，避免个别模腔出现充型不足、冷隔、气孔等压铸缺陷。模温调节系统采用分区布置的冷却水道，靠近浇口的高温区域设置大流量冷却回路，远离浇道的模腔边缘区域设置辅助温控流道，可将整个模具成型面的温差控制在工艺要求范围内，减少铸件因冷却不均产生的变形、缩孔问题，同时稳定的模温也能延长模具本身的使用寿命，降低热疲劳裂纹的产生概率。

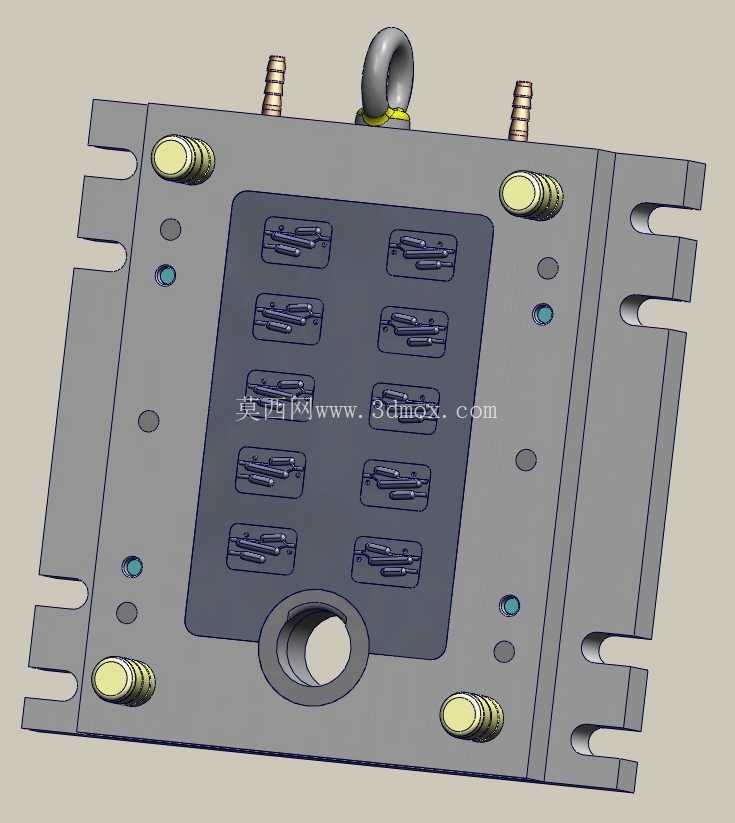

模具的成型部分采用镶拼式结构设计，每个模腔的成型镶块都可单独拆卸更换，当某一腔出现磨损、拉伤或者产品结构迭代需要调整时，无需更换整块模板，仅需拆卸对应位置的镶块进行维修或替换，大幅降低模具的后期维护成本与停机维修时间。排气系统布置在每个模腔的金属液最后充填位置，配合分型面的排气槽与溢流槽设计，可将模腔内的空气、涂料挥发气体快速导出，减少压铸件内部的气孔缺陷，提升铸件的致密度与力学性能，满足有气密性要求或者后续需要进行机加工、表面处理的铝合金零件生产要求。顶出机构采用平衡顶出布局，顶杆位置分布在每个铸件的料把、加强筋等受力均匀的位置，避免顶出过程中铸件出现变形、顶白、顶穿等问题，顶出板的导向结构配合复位杆，可确保开模顶出、合模复位的动作顺畅，长期生产不会出现顶杆卡滞、复位不到位的故障。从实际生产适配性来看，这套模具的料饼厚度、浇道长度都匹配冷室压铸机的压射行程参数，余料长度符合常规取件机械手的抓取要求，可适配自动化压铸生产单元的无人值守作业，减少人工取件的劳动强度与安全风险。模具的分型面贴合精度经过研磨处理，合模后的分型面间隙控制在铝合金飞边产生的临界值以下，生产过程中无需频繁清理分型面的飞边废料，可有效提升连续生产的作业效率。
