在机械加工车间的日常钻削工序里,钻头是出镜率最高的消耗类刀具之一,不管是台式钻床、立式加工中心还是手持电钻,都需要匹配对应规格的钻头完成孔加工,小到电子元器件的微孔加工,大到钢结构构件的大直径预钻孔,不同参数的钻头承担着完全不同的加工任务。很多刚接触刀具设计的工程师容易忽略钻头的螺旋槽、横刃、主切削刃的细节参数,往往用简单的拉伸旋转特征做出近似外形,放到磨刀器、钻夹头等关联设备的装配仿真里就会出现干涉、运动轨迹不匹配的问题,完全没法支撑后续的结构验证工作。

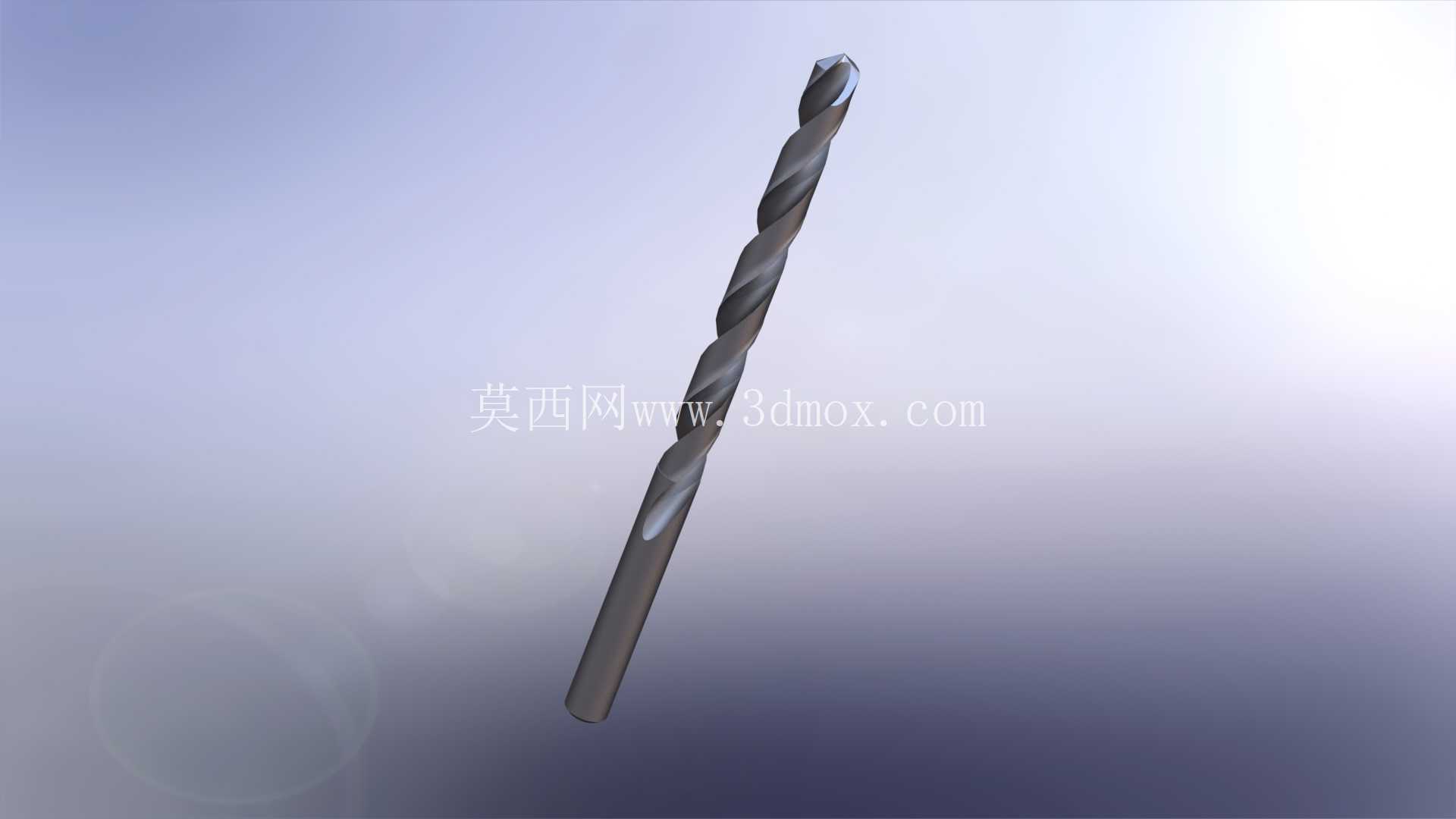

这个钻头数模完全还原了标准高速钢麻花钻的真实结构,没有做过度的简化处理,从钻尖的顶角角度、横刃的斜角,到螺旋槽的导程、刃带的宽度,甚至排屑槽的曲面过渡都完全按照实物的几何特征构建,能直接用于钻削相关设备的结构设计验证。做钻头磨刀器的结构设计时,最核心的需求就是要有和实物完全一致的钻头模型作为参考,因为磨刀器的砂轮进给角度、定位槽的限位尺寸、夹具的夹持行程,全都是围绕钻头的实际外形来匹配的,如果用简化的圆柱加螺旋线的模型做参考,做出来的夹具要么夹不住钻头,要么砂轮进给的时候会碰到刃带部分,根本磨不出符合要求的主切削刃角度。这个数模的钻柄部分完全按照标准直柄钻的夹持直径做了等比例还原,安装边界和实物一致,放到钻夹头的装配体里可以直接模拟夹持状态,验证夹爪的开合行程是否匹配,不会出现模型和夹爪内壁干涉的问题。从功能特性来看,这个模型还原的是最通用的直柄麻花钻结构,适合加工普通碳钢、铸铁等常见金属材料,钻尖的横刃修磨形态也对应了普通出厂状态的钻头,没有做特殊的分屑槽或者涂层结构的简化,能直观展示标准钻头的切削部分几何形态。
设计这类刀具模型的时候,最容易出错的地方是螺旋槽的曲面构建,很多人会用等导程的螺旋线直接扫掠出槽型,但实际钻头的螺旋槽从钻尖到钻柄的槽深是有渐变的,靠近钻尖部分的槽深更大,方便排屑,靠近钻柄部分的槽深逐渐收窄,保证钻芯的强度,避免钻孔的时候钻头折断,这个数模里的槽型曲面完全还原了这个渐变特征,钻芯厚度从尖部到柄部的增量也符合实际刀具的设计规范。另外,钻头的刃带部分也就是导向棱带,在模型里也做了准确的还原,两条对称的刃带沿着螺旋方向分布,宽度均匀,这部分结构在钻孔的时候起到导向作用,能保证孔的直线度,很多简化模型会直接忽略刃带,把钻身做成完整的螺旋曲面,放到钻套或者导向孔的仿真里就会出现配合间隙不对的问题。在实际的生产场景里,这类高精度的钻头模型还可以用于钻削加工的运动仿真,验证不同进给量下钻头的排屑空间是否足够,会不会出现切屑卡在螺旋槽里的情况,也可以用于刀具管理系统的三维可视化展示,让车间操作人员能直观识别不同规格的钻头外形。做工装夹具设计的时候,比如定制专用的钻模套,也可以用这个模型来验证钻模套的内孔尺寸和钻头刃带的配合间隙,避免间隙太大导致钻孔偏斜,或者间隙太小出现刮蹭刃带的问题。
很多工程师在做钻孔相关的设备设计时,习惯直接调用简化的刀具模型,等到实物加工出来才发现定位结构和真实刀具不匹配,要么重新调整夹具尺寸,要么修改磨刀器的砂轮角度,浪费大量的加工和调试时间,用和实物几何特征完全一致的数模做前期的装配验证,就能提前规避这些干涉问题,减少设计迭代的次数。这个模型的几何特征足够细致,不管是做刀具的结构教学演示,还是做钻削设备的干涉检查,或者是磨刀器的运动轨迹验证,都能满足工程设计的精度要求,不会因为模型的过度简化导致设计判断出错。
- 全部评论(0)
- 模板大小: 1.93 MB
- 售价:5金币
- 下载次数: 878
- 系统要求: SOLIDWORKS,Parasolid,Rendering
- 软件分类: 通用五金配件
