多层折叠式红色钣金手提收纳工具箱

日常机加工车间的工位旁、外出上门的设备维保作业现场、家装水电工的随身作业负载里，这类多层折叠钣金工具箱是出现频率极高的随身存储载具，区别于一体注塑的塑料工具箱，钣金材质的抗冲击、抗形变能力更适配工业场景下的粗暴使用工况，不会因为高空坠落、重物挤压出现壳体开裂的问题，能给内部存放的精密量具、易碎配件、小型电动工具提供可靠的防护。

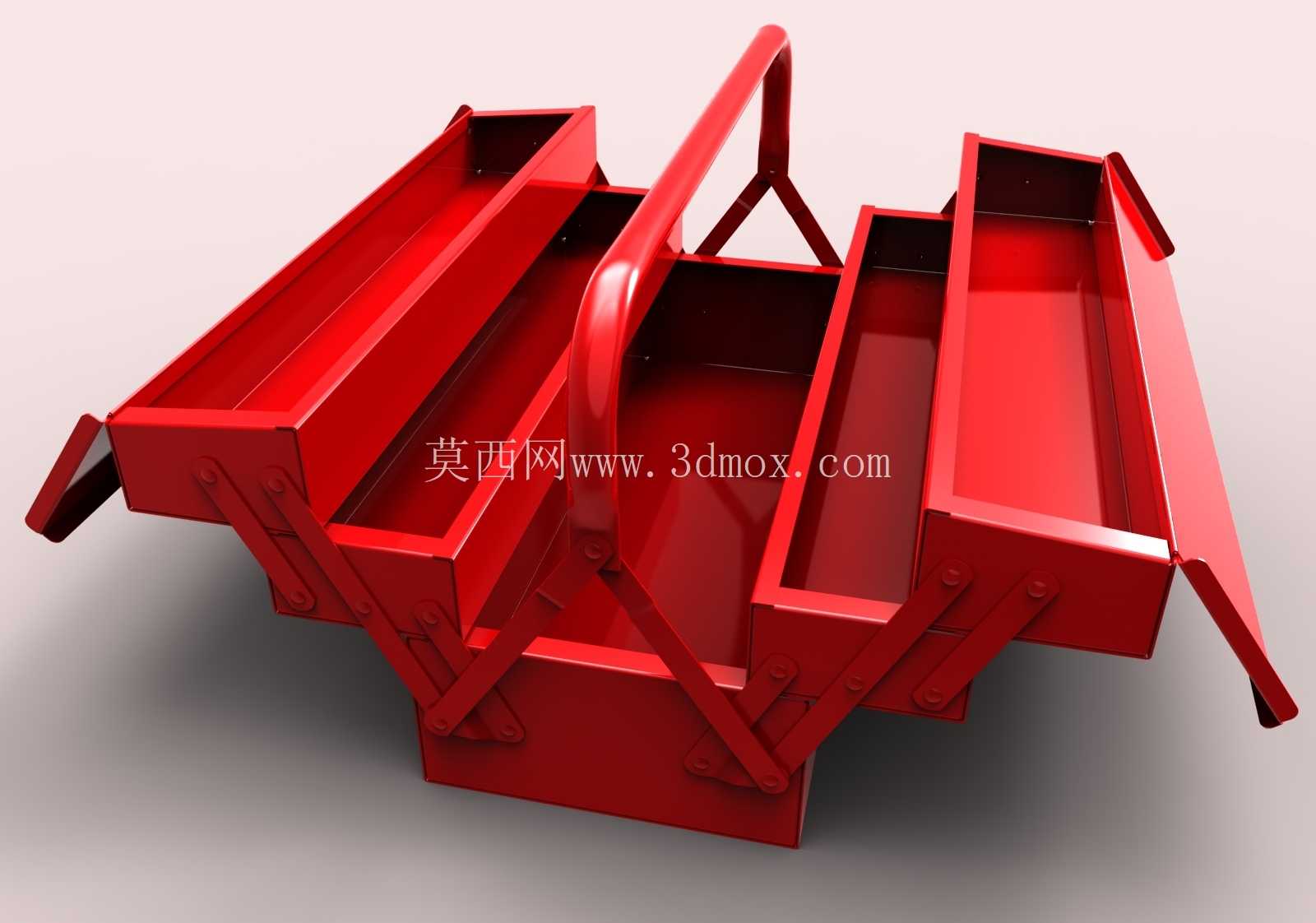

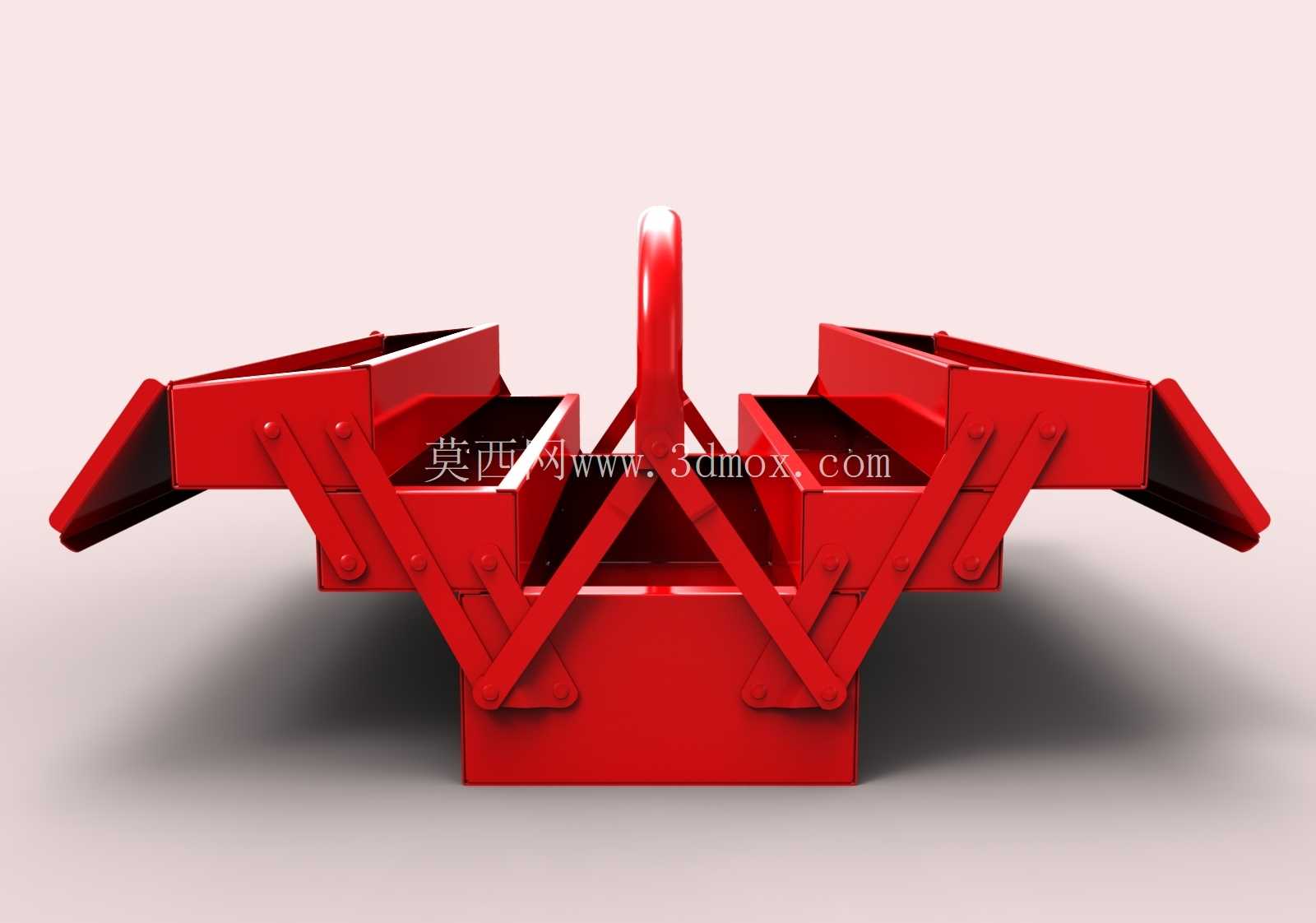

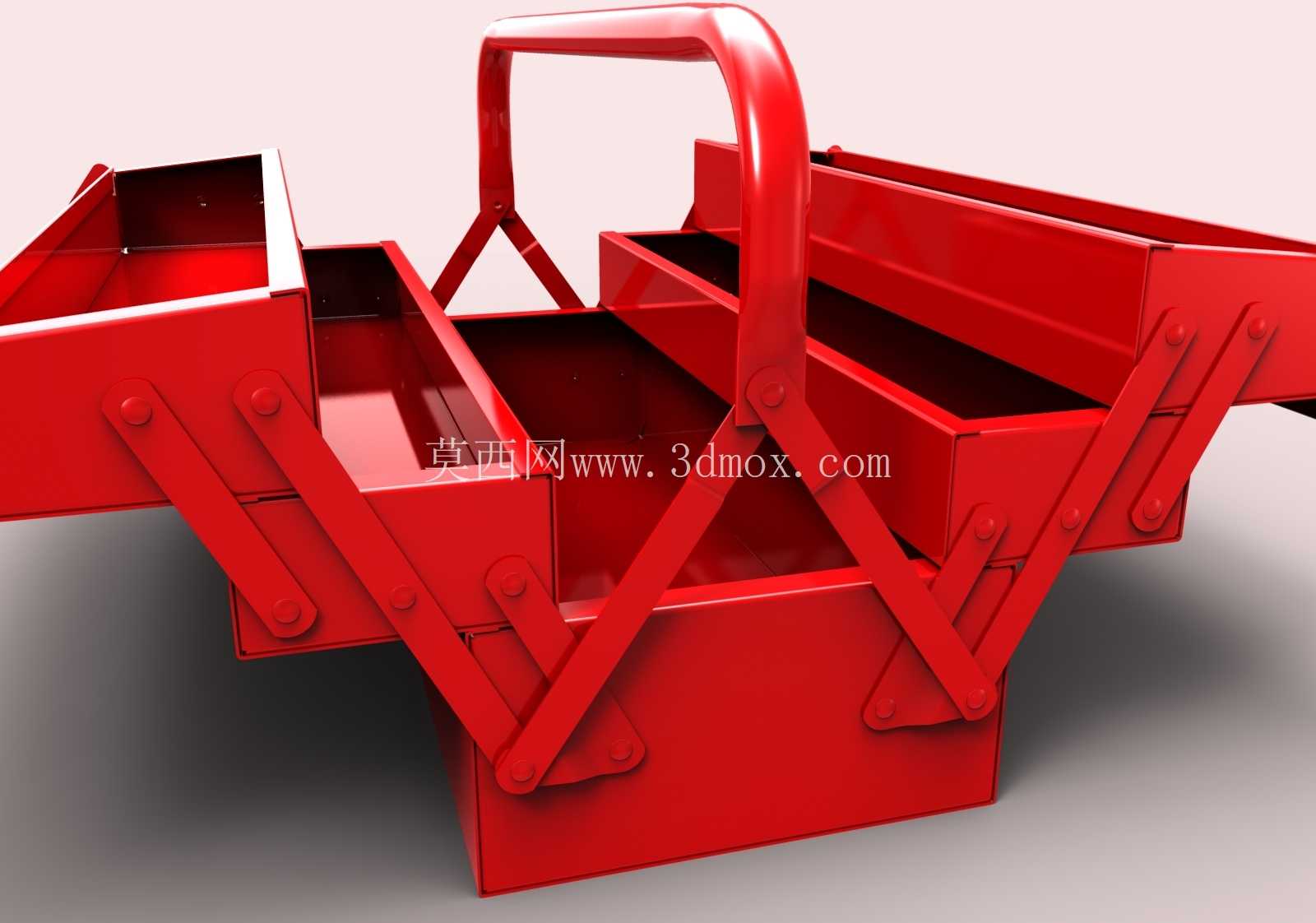

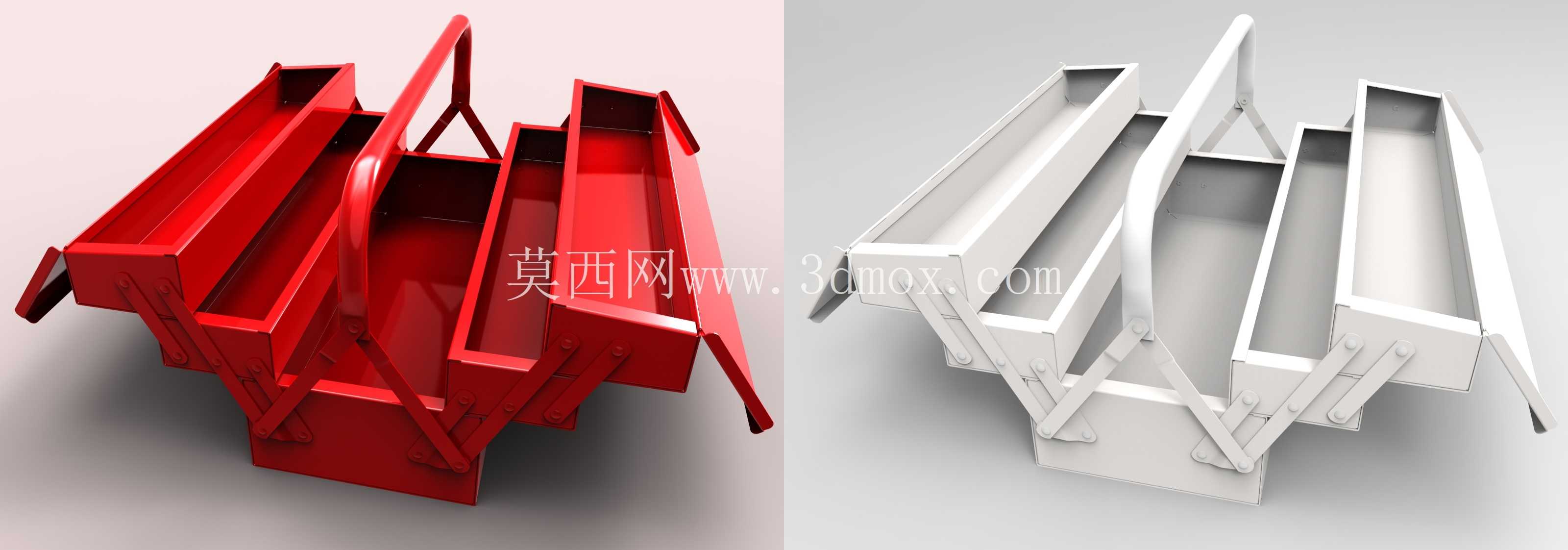

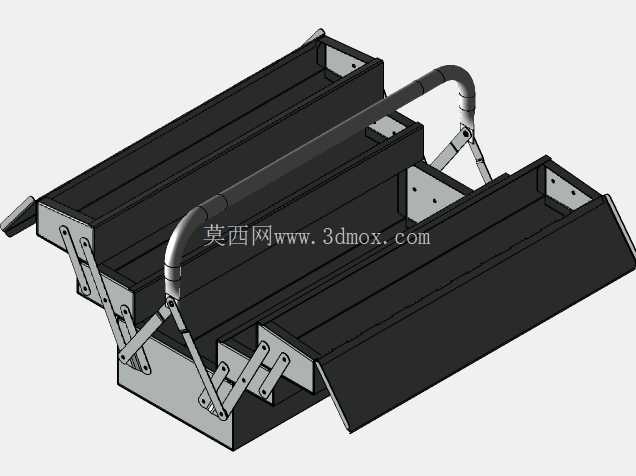

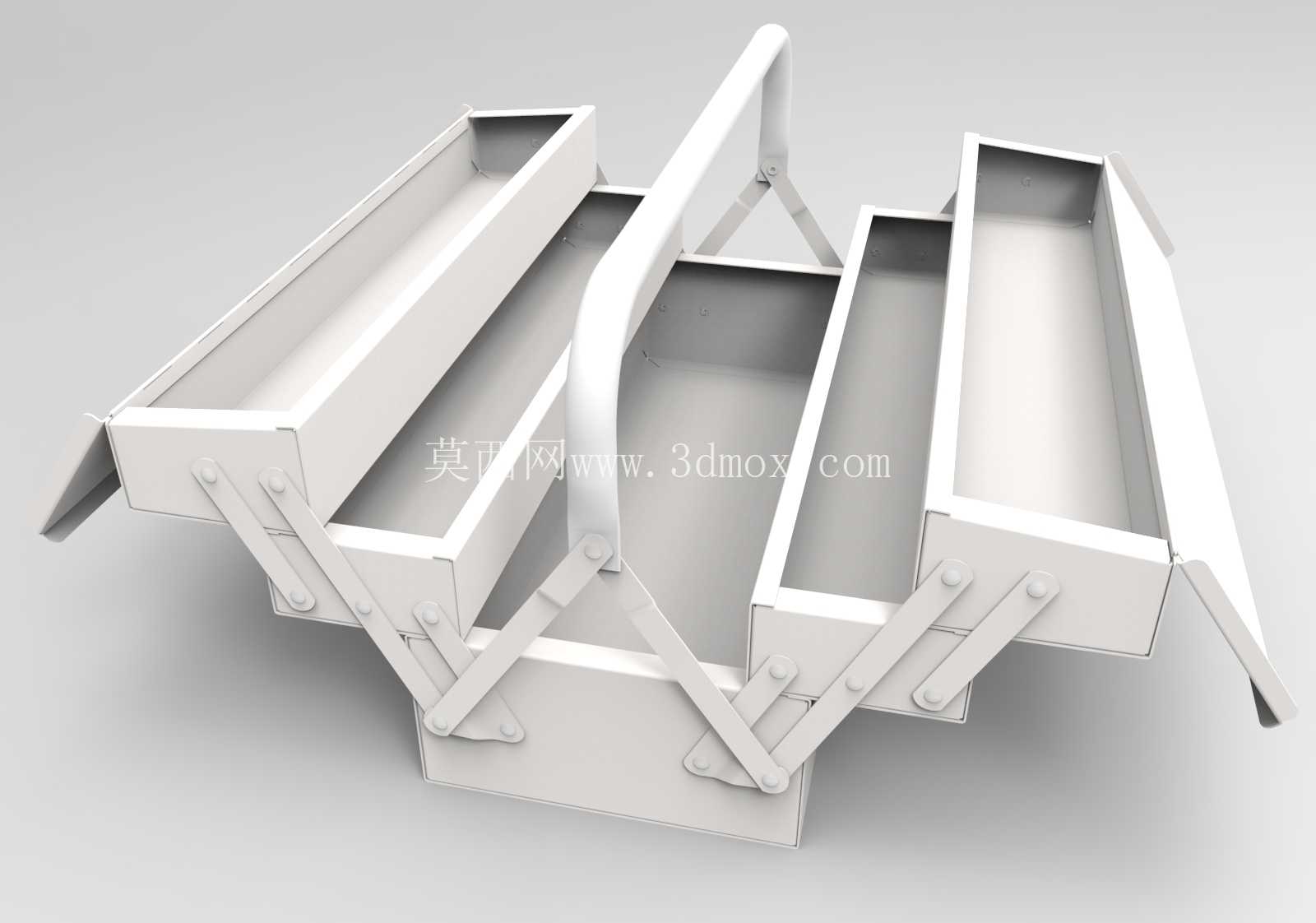

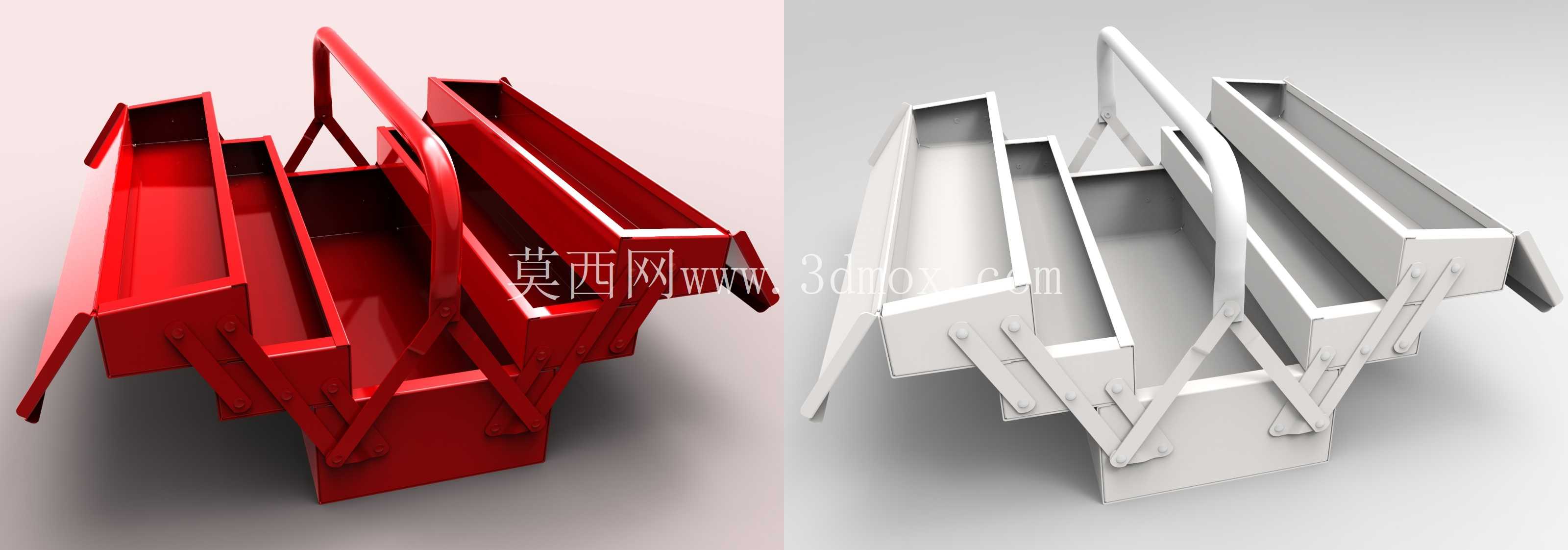

这款工具箱采用三段式折叠展开结构，核心的铰接连杆机构是整个设计的核心，收起状态下整体为规整的长方体结构，顶部设置一体化冲压弯折成型的提手，提手与箱体主体的连接位置做了双层钣金叠焊加固，避免满载提运时出现连接点撕裂的问题；展开时两侧的储物槽会随上盖的翻开动作同步向两侧抬升展开，不需要额外手动翻折每层托盘，单手操作提手解锁卡扣后掀开上盖即可露出全部三层储物空间，中间的底层深槽可以放置尺寸较大的活动扳手、手电钻、管钳这类大尺寸工具，两侧抬升的浅槽可以分类存放螺丝刀、批头、卷尺、内六角组套这类小型配件，避免大小工具混放导致的取用翻找耗时，也能减少工具之间相互磕碰造成的刃口损坏、量具精度失准问题。

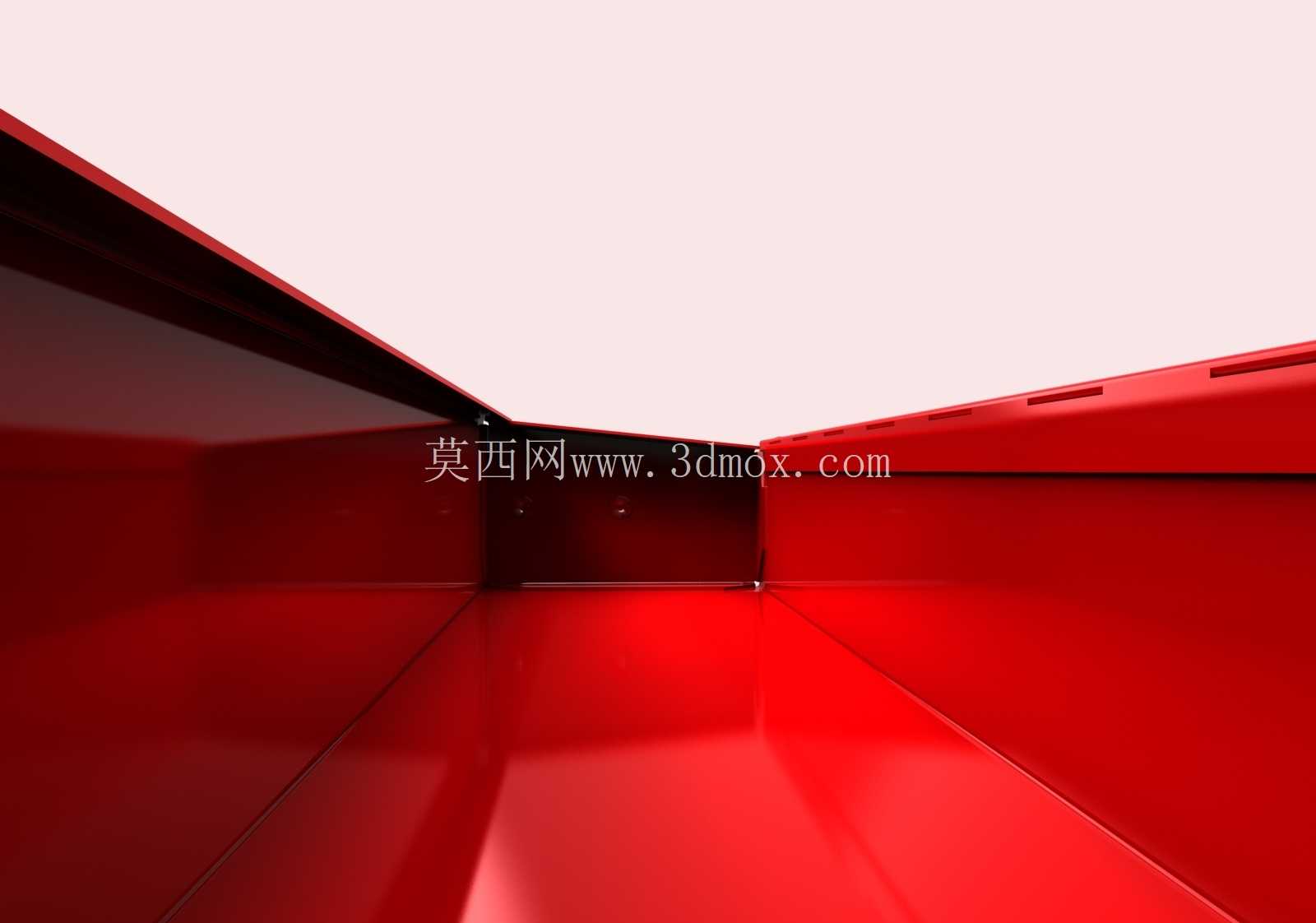

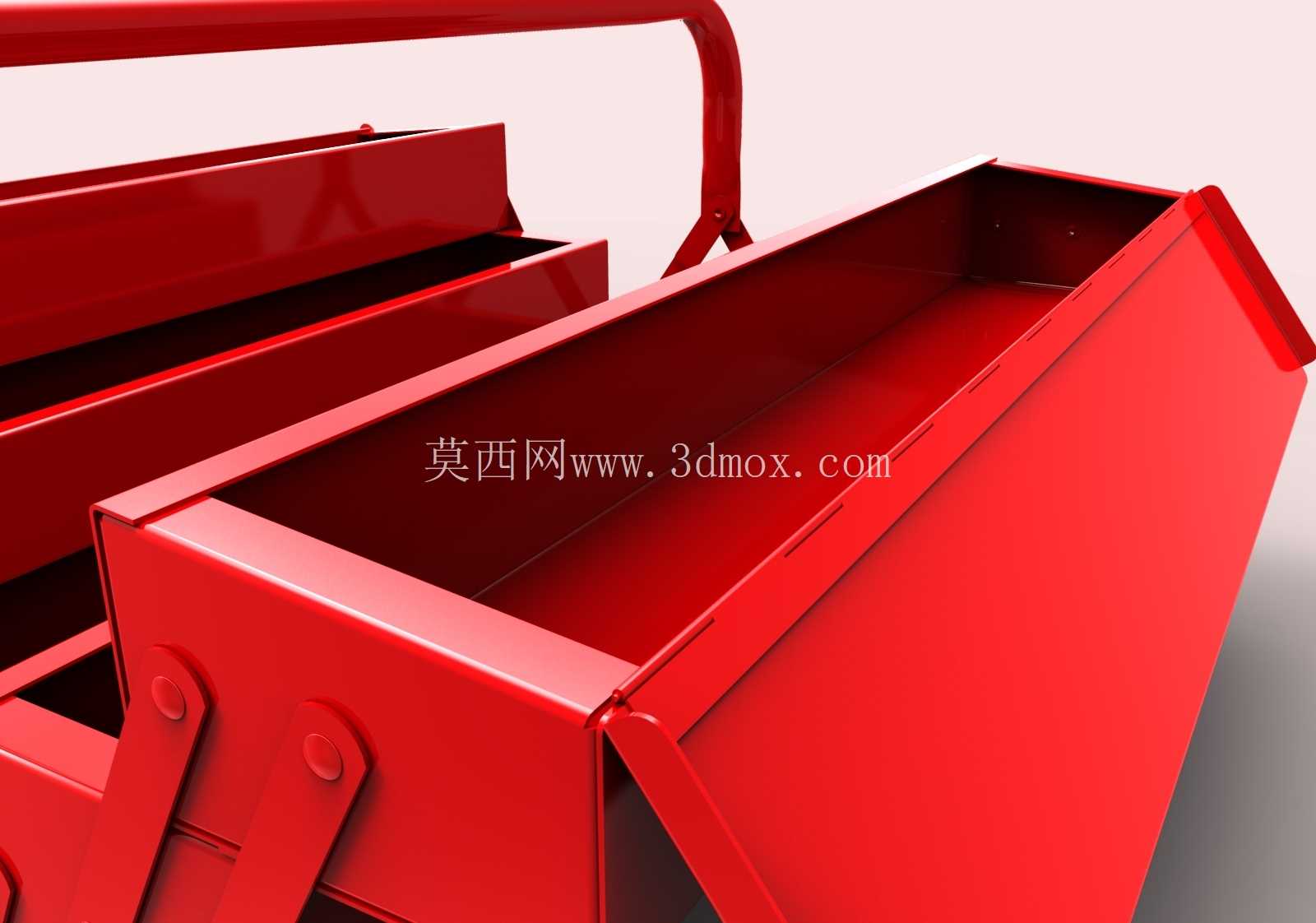

从结构设计的细节来看，所有的板材弯折位置都做了R角过渡处理，没有尖锐的裁切毛边，避免作业人员取放工具时被割伤；每层托盘的边缘都做了向上的翻边冲压，一方面提升了薄钣金的整体结构刚度，减少长期承重出现的板材变形，另一方面可以防止放置在托盘内的小型零件在搬运过程中从边缘滑落；箱体的锁扣位置采用冲压一体成型的挂耳结构，可以配合小型挂锁实现上锁，避免转运过程中箱盖意外脱开导致工具散落。

尺寸边界上，收起状态下的整体轮廓适配常规汽车后备箱、维修三轮车的储物舱放置，不会占用过多横向空间，提手的握持宽度符合成年人手掌的握持尺寸，满载状态下的重心集中在箱体几何中心位置，提运时不会出现单侧偏载晃荡的问题；铰接位置的销轴采用碳钢材质，配合衬套减少反复折叠展开的磨损量，经过上万次开合测试也不会出现松垮异响的问题，板材表面采用喷塑处理，相比普通喷漆的附着力更强，长期接触机油、切削液也不会出现表层脱落生锈的问题，适配车间多油污、高湿度的使用环境。

在实际选型应用中，这类钣金工具箱除了常规的工具存储用途，也可以作为生产线边的小型零件分类盒使用，用来存放不同规格的螺丝、弹簧、密封件等装配配件，折叠展开的结构可以在不需要使用时快速收起，减少线边的工位占用空间，相比固定的多层料架灵活性更强，能够随作业人员的工位调整随时转移，不需要额外的搬运辅助工具。设计过程中需要重点关注铰接点的运动干涉校验，确保展开和收起过程中两侧托盘不会和中间槽体、提手结构发生碰撞，同时要核算每层托盘的承重载荷，根据满载工具的重量匹配对应厚度的钣金板材，避免长期承重出现托盘下沉、铰接点变形的问题，所有的焊接位置都要做打磨处理，保证焊道平整无虚焊，避免使用过程中焊道开裂导致结构失效。
