适配FABtotum设备的圆珠笔笔芯夹持支架

在个人桌面级3D打印设备的功能拓展场景中，笔式绘图是门槛较低但实用性极强的改造方向，这款适配FABtotum多用途个人制造设备的笔芯夹持支架，正是为实现普通FDM设备向笔式绘图仪快速转换而设计的结构组件。日常使用中，不少用户会尝试给桌面3D打印机加装绘图笔实现平面图案绘制、PCB线路板掩膜绘制、模板标记等作业，但常规的笔具固定方式往往存在夹持不稳、落笔压力不可控、换笔操作繁琐等问题，这款支架从实际使用痛点出发，通过分层结构设计解决了上述常见问题。

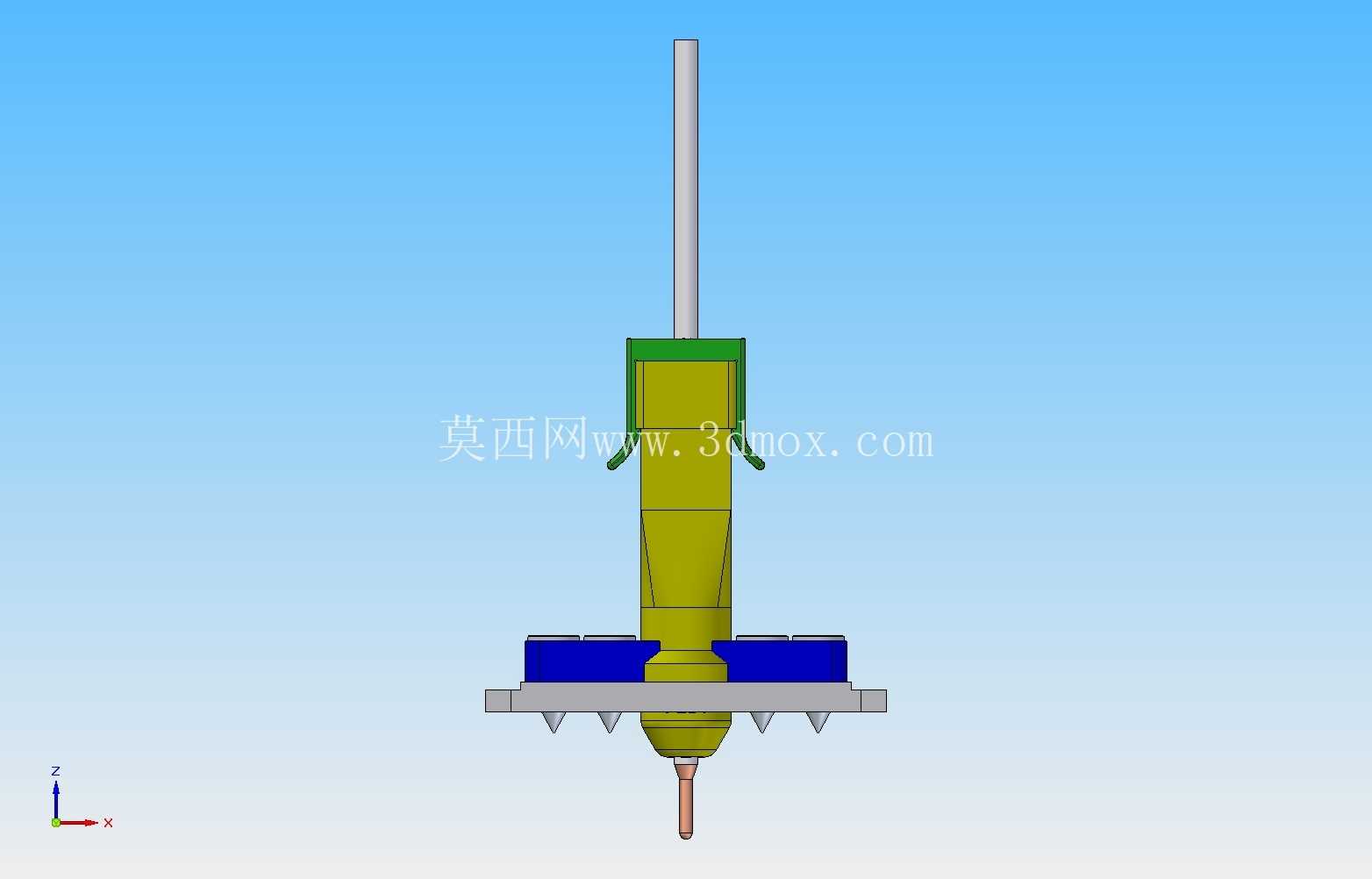

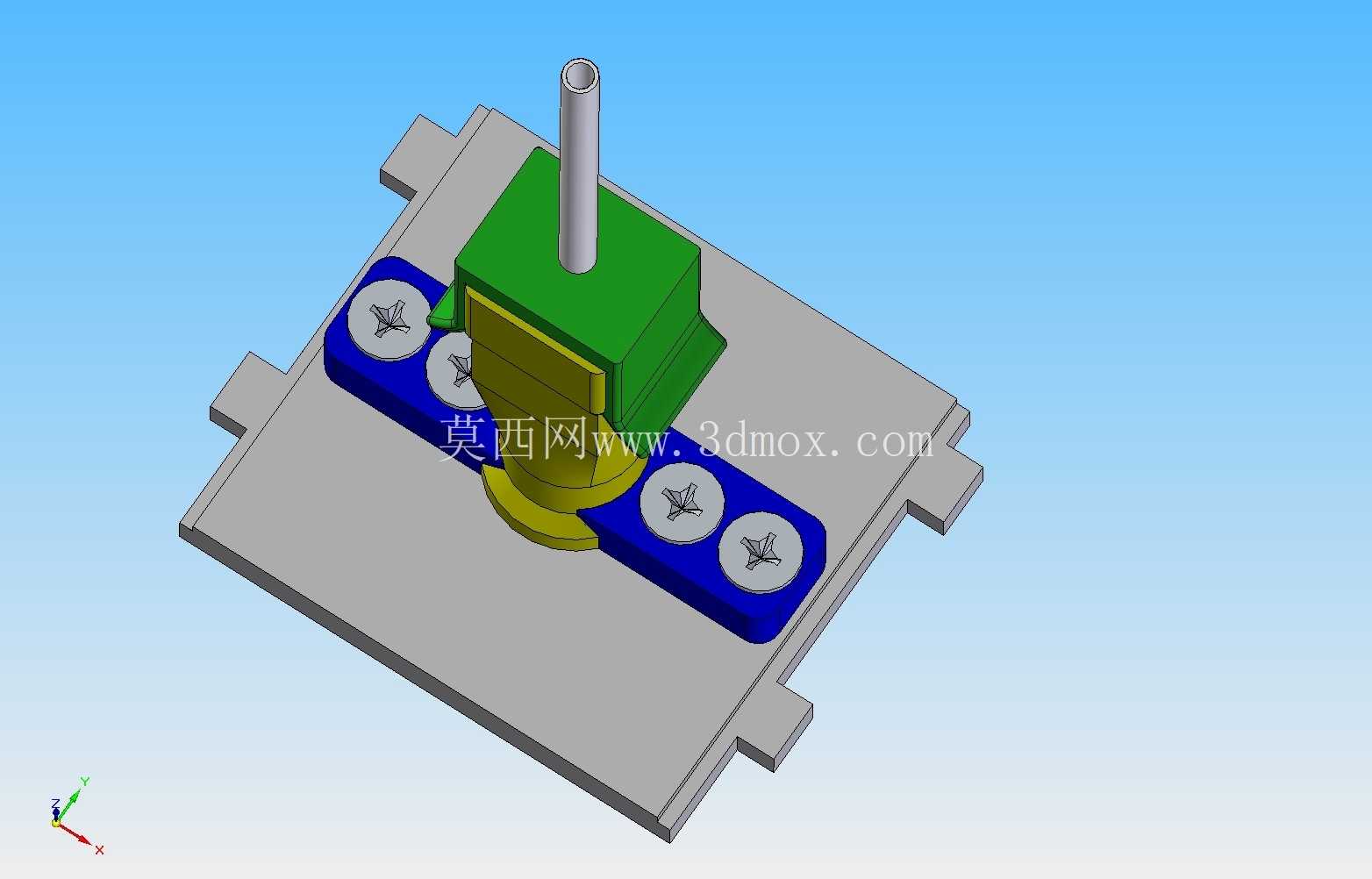

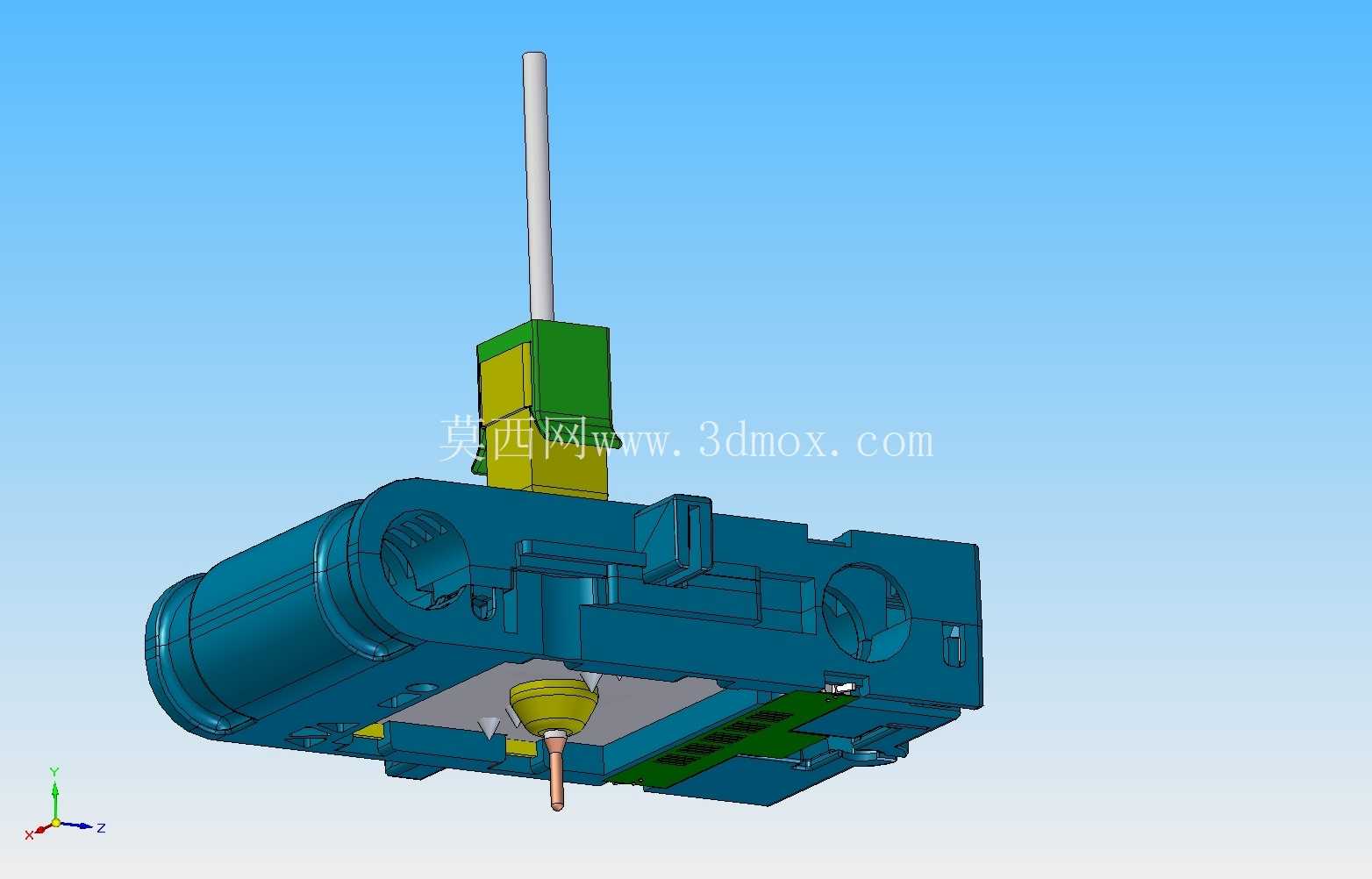

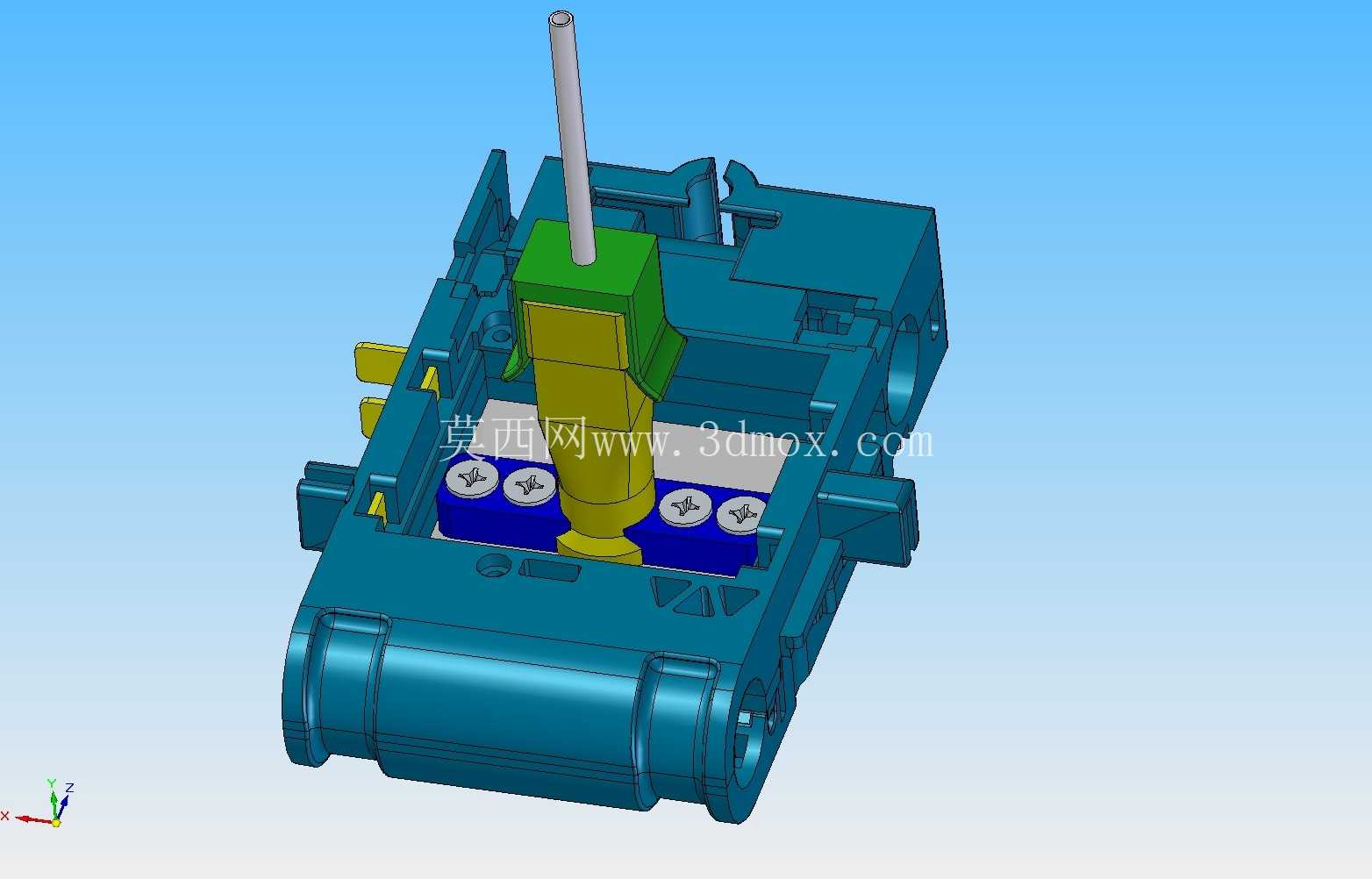

从安装边界来看，支架底板完全匹配FABtotum设备原有工具支架的安装孔位与外形尺寸，不需要对设备原有结构做任何打孔、切削改造，直接通过设备原有快装结构即可完成固定，安装后不会与设备原有打印头运动路径、限位开关触发位置产生干涉，整体外伸尺寸控制在原有工具架的运动包络范围内，不会缩小设备原有X/Y轴的有效作业行程。

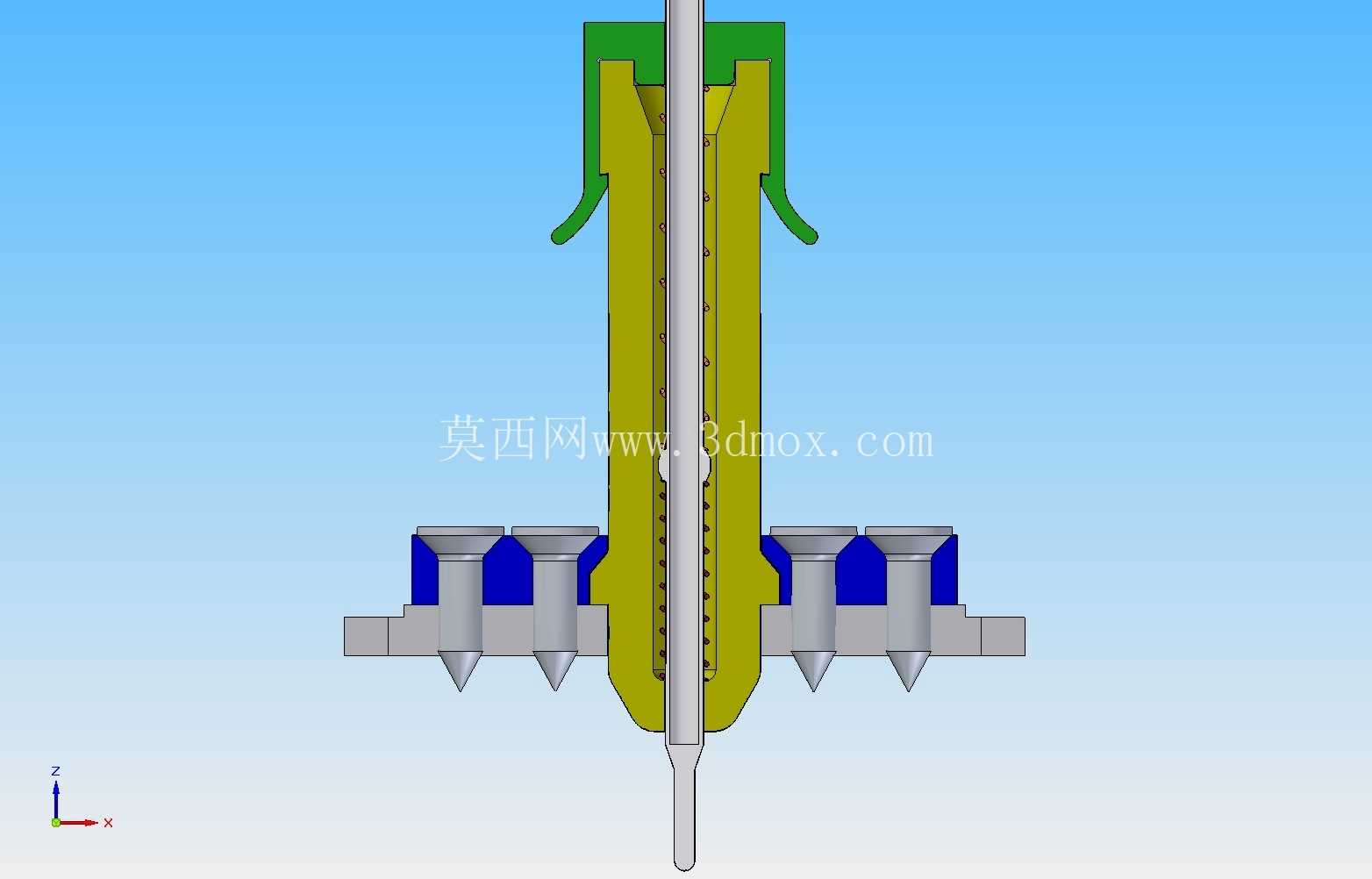

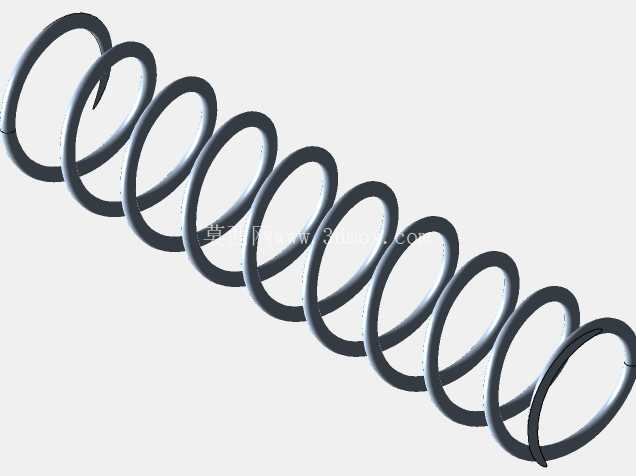

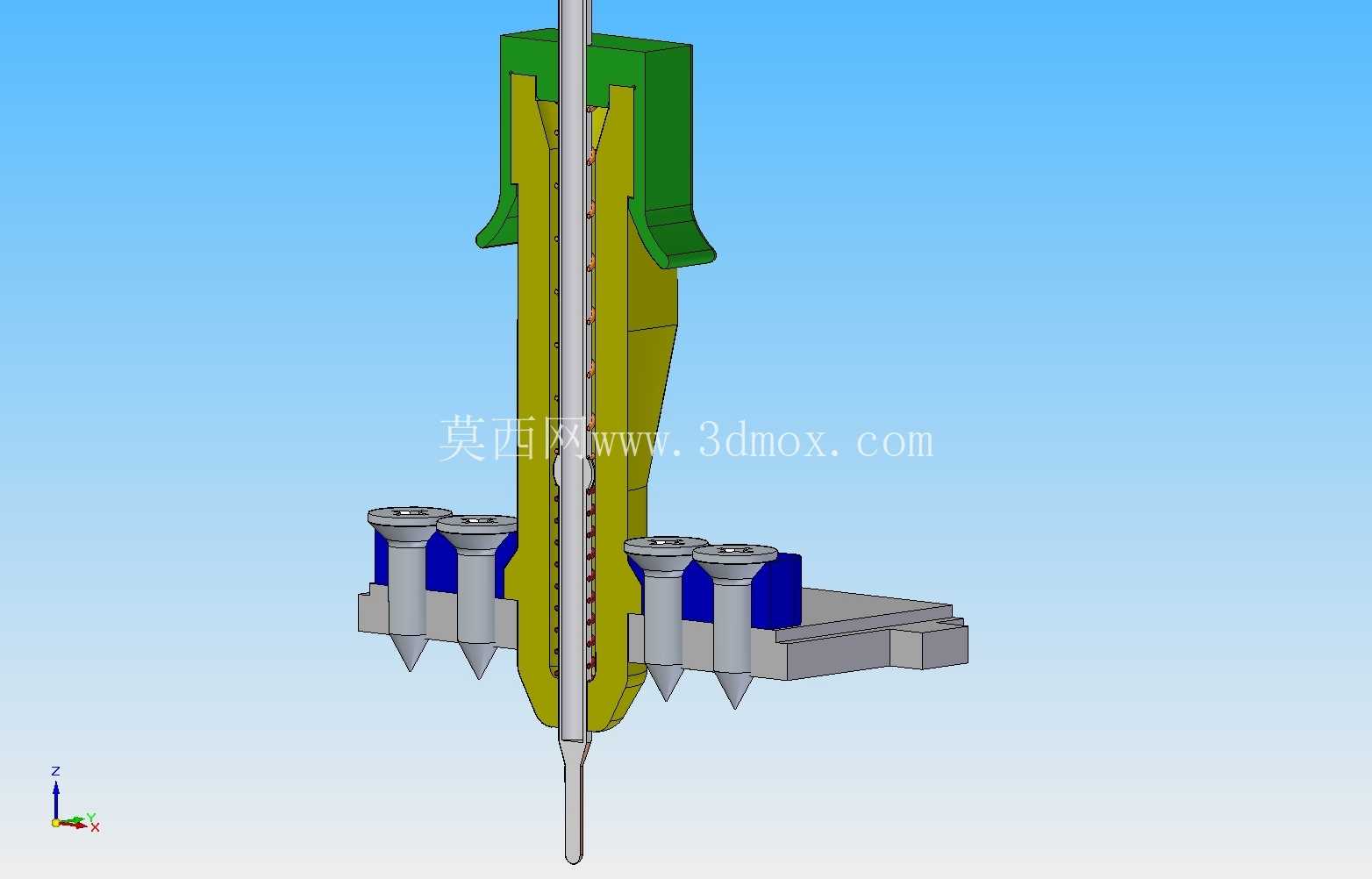

结构功能层面，支架采用多组件配合的弹性夹持方案，下部采用长度约17毫米的细径弹簧提供初始托举力，这个弹簧直接取自常规圆珠笔内部的复位弹簧，配件获取成本极低，当笔杆向下受力时，该弹簧可以提供稳定的向上托举力，避免笔从支架内意外滑落；上部采用导程更大、长度约30毫米的粗径弹簧提供落笔缓冲力，这个弹簧同样可以从常规大直径圆珠笔中拆解获取，当Z轴向下运动带动笔端接触作业平面时，上部弹簧可以提供自适应的压力缓冲，既保证笔尖与作业面有足够的接触压力画出清晰线条，又能避免Z轴下压量过大导致笔尖弯折、纸张破损的问题。

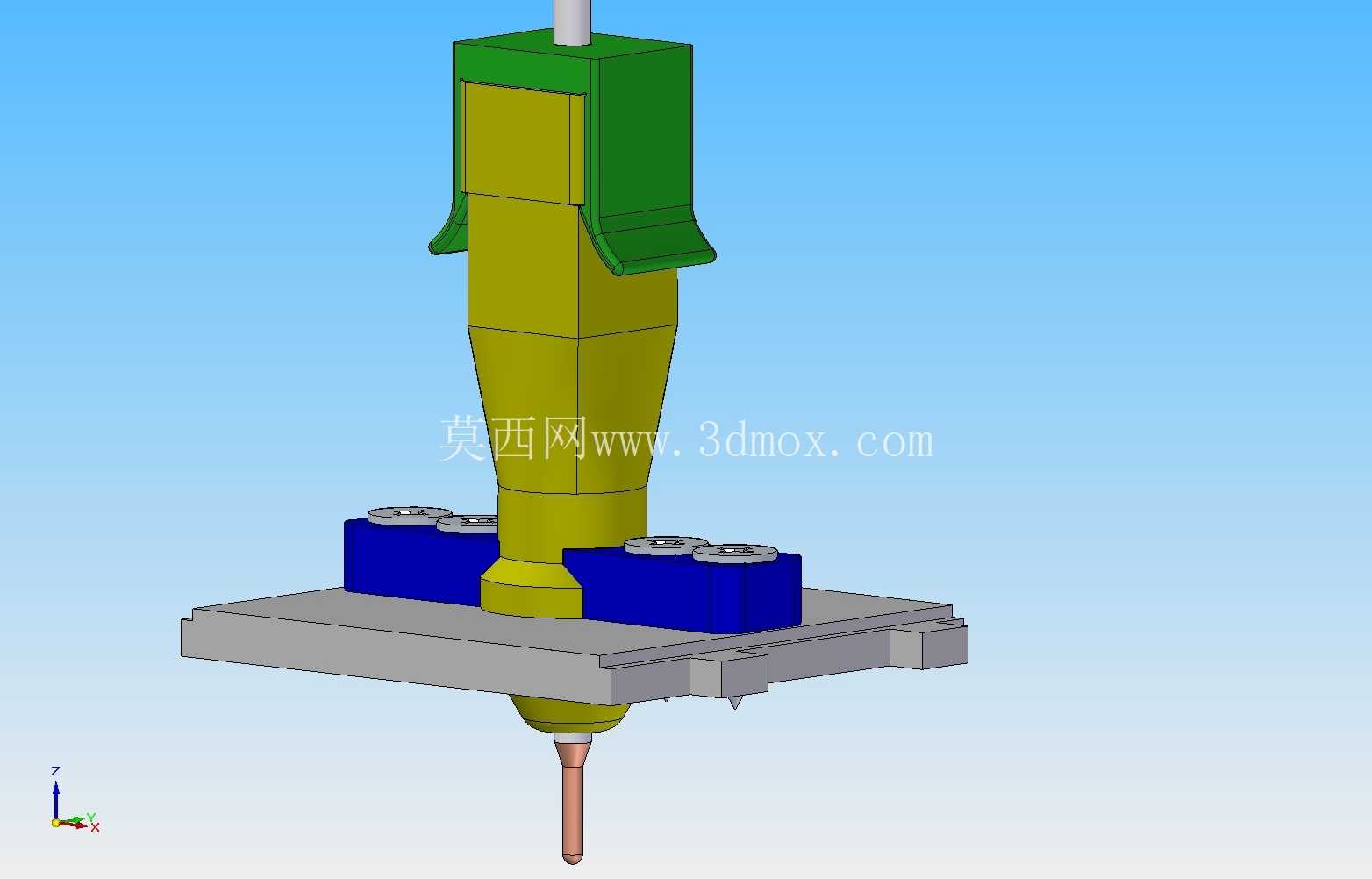

夹持固定部分采用侧开式绿色弹性夹结构，夹体内径匹配标准圆珠笔笔杆的圆柱体尺寸，夹体带有约90度的旋转开合行程，装笔时只需要将夹体向外旋开，放入笔芯后松开夹体即可自动抱紧笔杆，不需要额外的螺丝锁紧结构，换笔操作全程不超过十秒，适配市面上绝大多数常规规格的通用圆珠笔笔芯。外壳部分采用黄色导向结构，与底板上的定位孔形成滑动配合，保证笔杆上下运动时始终保持垂直状态，不会出现偏斜导致的绘图线条粗细不均、笔尖刮纸问题；底板上的两个蓝色下压夹用于固定支架外壳，安装时将外壳插入底板导向孔后，扳动蓝色夹子即可完成外壳锁止，拆卸时只需要抬起夹子就能取出整个内部组件，方便日常清理笔芯漏出的油墨、更换失效弹簧。

实际作业场景中，这款支架可以支持普通纸张、铜版纸、不干胶、薄PCB覆铜板等多种平面材料的绘图作业，配合设备原有运动控制路径，既可以绘制机械加工的对位标记线、产品装配的定位参考线，也可以完成个性化图案绘制、手写字体复刻等创意类作业。设计过程中充分考虑了家用场景的配件易得性，所有弹性元件都可以从日常废弃的圆珠笔中获取，不需要采购定制规格的弹簧，支架本身的结构没有复杂的倒扣、薄壁结构，即使用桌面级FDM打印机也能直接打印出可用的零件，不需要额外做支撑拆除、后处理打磨等复杂工序，打印完成后只需要将弹簧、夹体、外壳按顺序组装即可投入使用，整体组装时间不超过五分钟。

从运动适配性来看，支架的笔杆伸缩行程预留了足够的缓冲余量，即使设备Z轴回零存在微小的高度误差，也能通过弹簧的压缩量自动补偿，不会因为Z轴定位偏差导致绘图失败；夹体的抱紧力经过反复验证，既不会因为夹持过紧导致笔芯无法上下滑动缓冲，也不会因为夹持过松导致绘图过程中笔杆下滑移位，在设备以常规绘图速度运动时，笔杆不会出现晃动、偏移问题，绘制的直线段平直度、曲线段顺滑度都能满足日常标记、简易绘图的使用需求。
