灭蚊瓶瓶盖多腔热流道注塑模具结构

这套模具面向日化消杀类产品的包装配件量产场景，核心服务于灭蚊液瓶配套瓶盖的规模化注塑生产，适配高速注塑机的连续作业节拍，可在单生产周期内完成多件瓶盖的同步成型，匹配快消品包装配件大批次、高一致性的生产需求，能直接对接日化包装供应链的量产交付节奏，减少单批次生产的换模、调机等待时长。

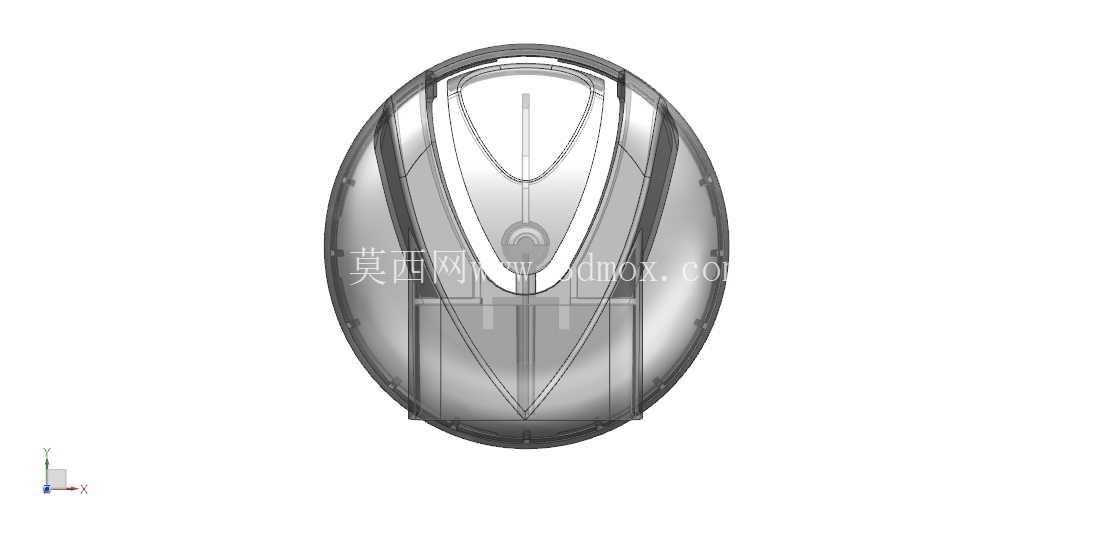

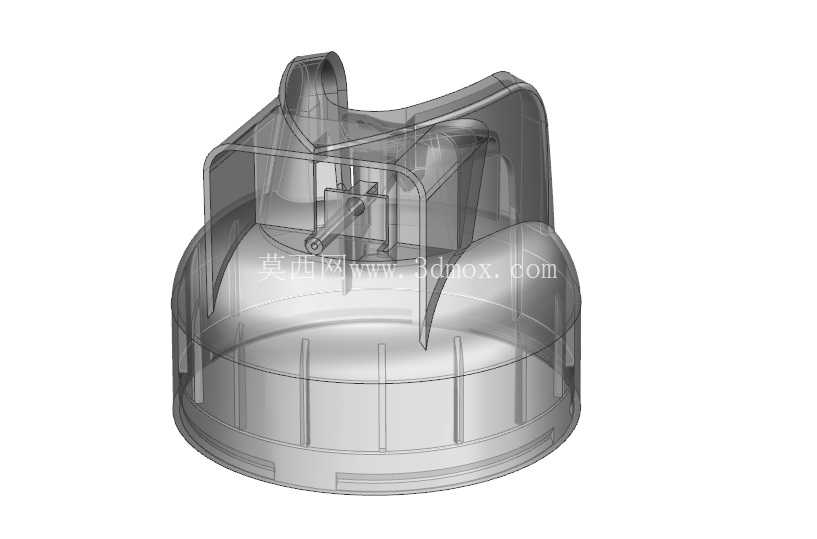

从实际生产用途来看，这套模具直接产出的灭蚊瓶瓶盖，需要同时满足与瓶身的密封配合、与灭蚊液挥发芯的定位适配、日常使用时的开合操作便利性三个核心要求，因此模具结构在设计时优先考虑了成型件的尺寸精度控制，尤其是瓶盖内侧的螺纹段、与瓶身瓶口配合的卡接止口、挥发芯穿过的中心孔位，都在型腔对应位置做了精度预留，避免成型后出现装配错位、密封失效的问题。

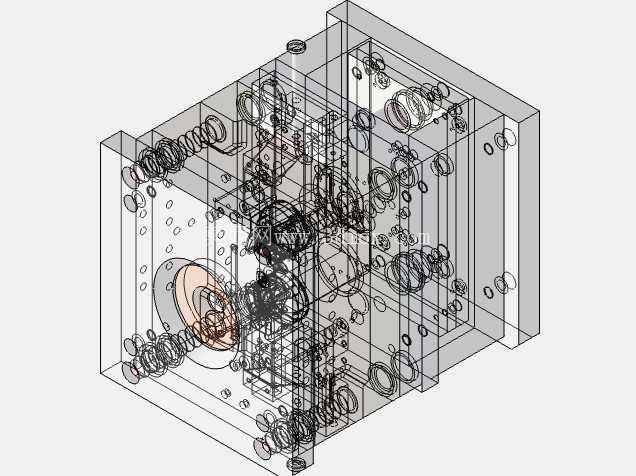

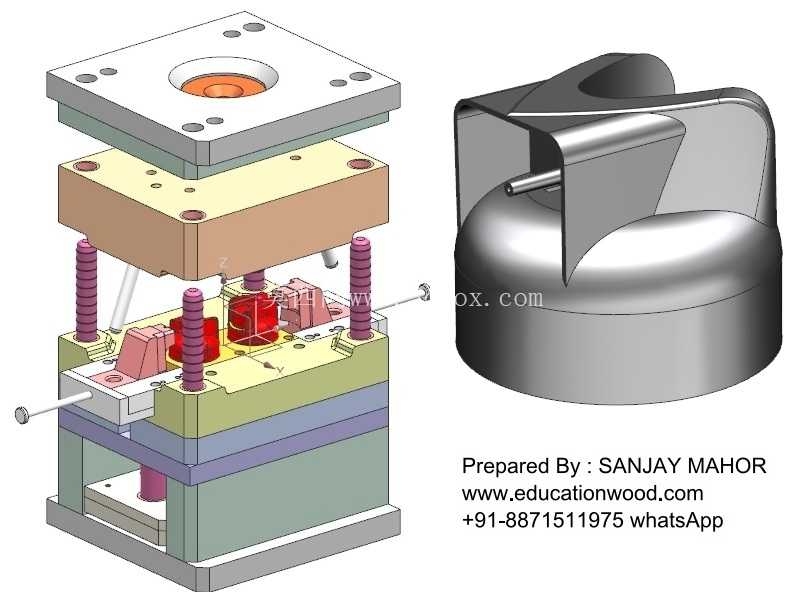

模具采用多腔热流道结构设计，热流道板的排布完全匹配各型腔的进料位置，可保证熔融塑料在注入各型腔时的压力、温度保持一致，避免不同型腔产出的瓶盖出现收缩率差异、飞边或缺料问题，减少成型后的料头废料占比，降低原材料损耗。模架部分采用标准三板式结构，从上到下依次为定模固定板、热流道板、定模板、动模板、支承板、垫块与动模固定板，导柱导套的排布避开了成型区域与顶出机构的运动路径，合模时可实现精准导向，长期反复开合模也不会出现错位磨损。

顶出机构采用弹簧复位配合顶杆顶出的组合结构，顶杆的排布位置对应瓶盖的边缘非外观面，避免顶出痕迹留在瓶盖的外露外观区域，保证成型后瓶盖的外观面光洁度满足日化产品的包装外观要求。冷却水路的排布沿着型腔、型芯的成型轮廓做环绕布置，水路间距与成型面的距离控制在合理范围，可保证成型过程中模温均匀，让塑料熔体在型腔内均匀冷却固化，减少瓶盖成型后的翘曲变形量，保证瓶盖的圆度与配合尺寸稳定性。

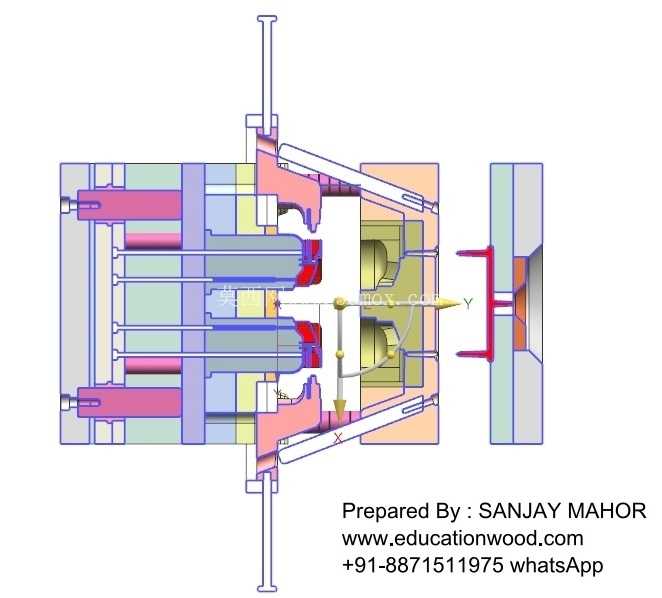

在安装边界方面，这套模具的外形尺寸适配市面上常用的200吨级卧式注塑机的安装规格，定模、动模的定位圈尺寸、锁模螺孔位置都符合对应吨位注塑机的装模标准，不需要额外做改装适配即可直接上机安装。模具的开模行程设计匹配瓶盖的脱模距离，开模过程中先完成流道凝料与产品的分离，再带动动模部分后退到设定顶出行程，顶出机构动作将成型好的瓶盖平稳顶出，不会出现产品粘模、顶出变形的问题。

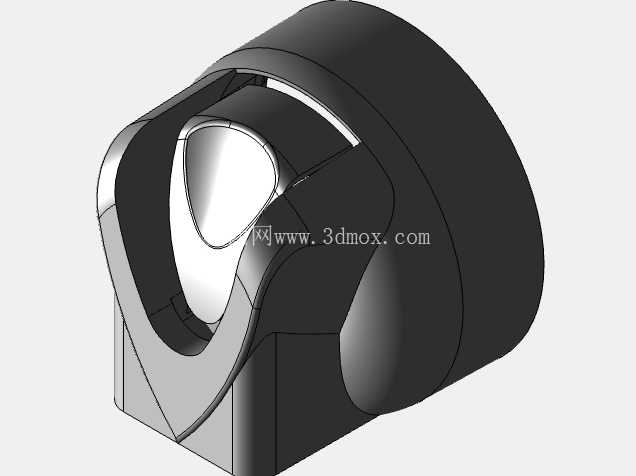

设计过程中针对灭蚊瓶瓶盖的特殊结构做了专门的结构优化，比如瓶盖顶部的导流斜面、侧面的防滑纹理，都在型腔对应位置做了脱模斜度预留，避免脱模时出现纹理拉伤、斜面卡滞的问题；针对瓶盖与挥发组件配合的中心凸台结构，在型芯部分做了独立的镶件设计，方便后续出现磨损时单独更换镶件，不需要整体报废型腔，降低模具的后期维护成本。各模板之间的精定位结构除了常规导柱导套之外，还在型腔周边增设了锥面精定位块，保证合模时型腔与型芯的同轴度，避免瓶盖出现壁厚不均的问题。弹簧部件的选型匹配顶出机构的复位力需求，长期生产过程中不会出现复位失效、弹簧疲劳断裂的问题，支撑柱的排布对应注射时的承压区域，减少动模板在注射压力下的变形量，避免长期生产出现模板凹陷、飞边增大的问题。
