两板结构侧浇口注塑成型模具结构

项目分类:注塑模图纸 发布时间:2026-05-21 ID:1148870
  • 两板结构侧浇口注塑成型模具结构
  • 两板结构侧浇口注塑成型模具结构
  • 两板结构侧浇口注塑成型模具结构
  • 两板结构侧浇口注塑成型模具结构

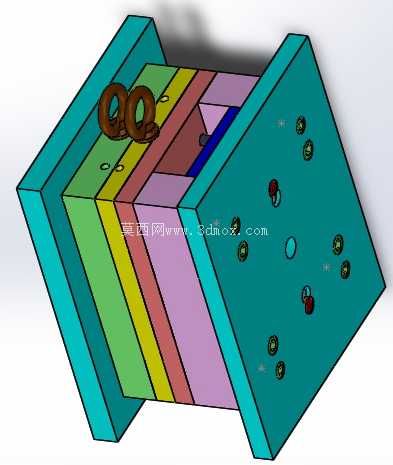

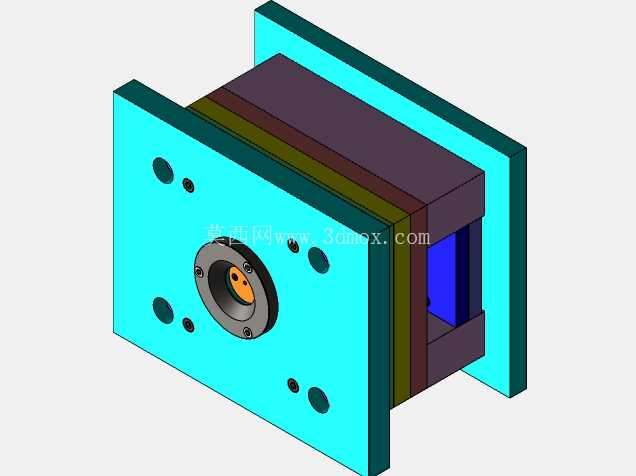

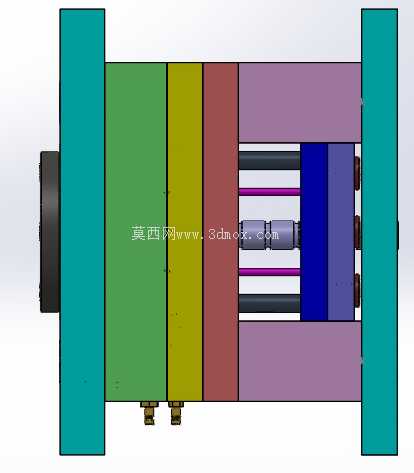

  这套注塑模结构采用标准两板模架搭建,定模侧面板直接对接注塑机定模板安装位,中心开设定位圈安装孔,与机台射嘴中心同轴度公差控制在0.02mm以内,避免射胶偏移产生披锋。定模板内部开设型腔成型区域,对应塑件外表面轮廓,表面抛光至Ra0.8以满足塑件外观要求,周边均匀布置冷却水道,水道距离型腔壁12-15mm,采用直通式循环回路,保证成型过程中型腔温度均匀,温差控制在5℃以内,减少塑件翘曲变形风险。动模侧通过支撑板承托型芯组件,型芯对应塑件内表面结构,周边设置的推杆孔位均匀分布在塑件加强筋、侧壁边缘位置,顶出时受力平衡,避免顶白、顶穿缺陷。

  模具的导柱导套组件布置在模架四角,导柱直径根据模架尺寸匹配,合模时导向段先导入30mm行程后型腔才开始贴合,避免合模过程中碰伤型腔型芯表面。浇注系统采用侧浇口形式,主流道衬套采用标准淬火件,内壁抛光至Ra0.4,流道截面为圆形,直径6mm,沿分型面布置,浇口宽度2mm、厚度0.8mm,开设在塑件侧壁非外观面位置,成型后浇口残留易去除,不影响塑件外观质量。动模侧还设置了复位杆组件,合模时复位杆先接触定模板表面,带动顶针板回位,避免合模过程中推杆与型腔碰撞损坏。整套模具的安装边界适配160吨级卧式注塑机,拉杆间距满足模架整体装入要求,模具总厚度在设备允许的最小最大模厚区间内,开模行程足够取出塑件与浇注系统凝料。

  在实际量产场景中,这类结构多用于中小型平板类、壳体类热塑性塑料件成型,比如家电外壳、电子设备塑料结构件、日用塑料配件等,成型周期可控制在20-30秒区间,生产稳定性强,维护成本低。设计过程中优先考虑了加工工艺性,模架所有板件采用标准模架坯料加工,减少非标加工量,型腔型芯采用预硬钢材质,可直接铣削加工后抛光使用,无需后续淬火处理,缩短模具制造周期。冷却回路的接头采用标准水嘴规格,适配车间常规冷却水管道,安装时无需额外转换接头。顶出系统的顶针板与设备顶杆位置对应,设备顶出动作直接作用在顶针板上,无需额外加装顶出附件。

  分型面的贴合精度控制在0.02mm以内,合模后无明显缝隙,避免射胶时飞边产生,分型面周边开设排气槽,槽深0.02mm,距离型腔边缘5mm位置开始开设,将型腔内的空气在射胶过程中顺利排出,避免塑件出现困气、烧焦、缺胶等缺陷。模具的吊环孔设置在模架两侧,符合模具吊装安全规范,安装搬运时可通过吊环平衡起吊,避免吊装过程中模具倾斜碰撞。
