电视遥控器注塑成型模具结构设计

这套模具对应消费电子领域手持遥控类产品的注塑成型需求，日常家用电视、机顶盒配套的红外遥控器外壳生产，大多依赖这类精密注塑模完成批量制件。从实际生产场景来看，遥控器外壳属于薄壁类外观塑料件，日常使用中需要承受频繁的手持按压、偶尔的跌落冲击，同时表面要做晒纹或抛光处理满足外观质感要求，这就对模具的进胶方式、冷却布局、顶出结构都提出了针对性要求。

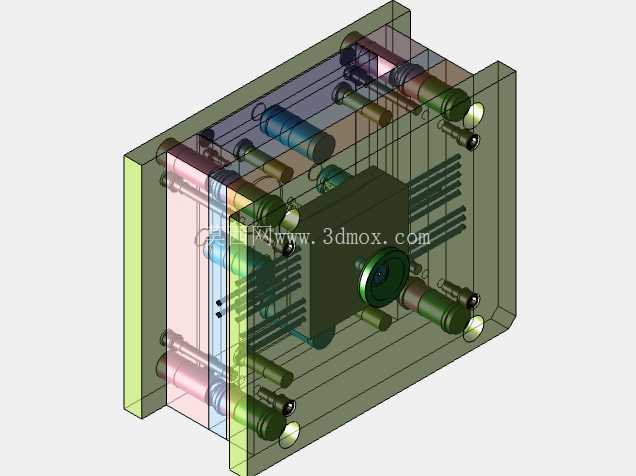

整套模具采用两板模常规结构布局，分型面沿着遥控器外壳的最大轮廓线设置，贴合产品曲面走势，尽可能减少分型线在外观面的外露长度，避免后续披锋处理增加人工成本。进胶点选择在产品内侧非外观区域，采用细水口点进胶方式，进胶口径控制在0.8-1.2mm区间，既可以保证熔融塑料快速填充整个型腔，又能在开模时自动拉断浇口，减少后续剪浇口的工序，适配大批量自动化生产的节拍要求。

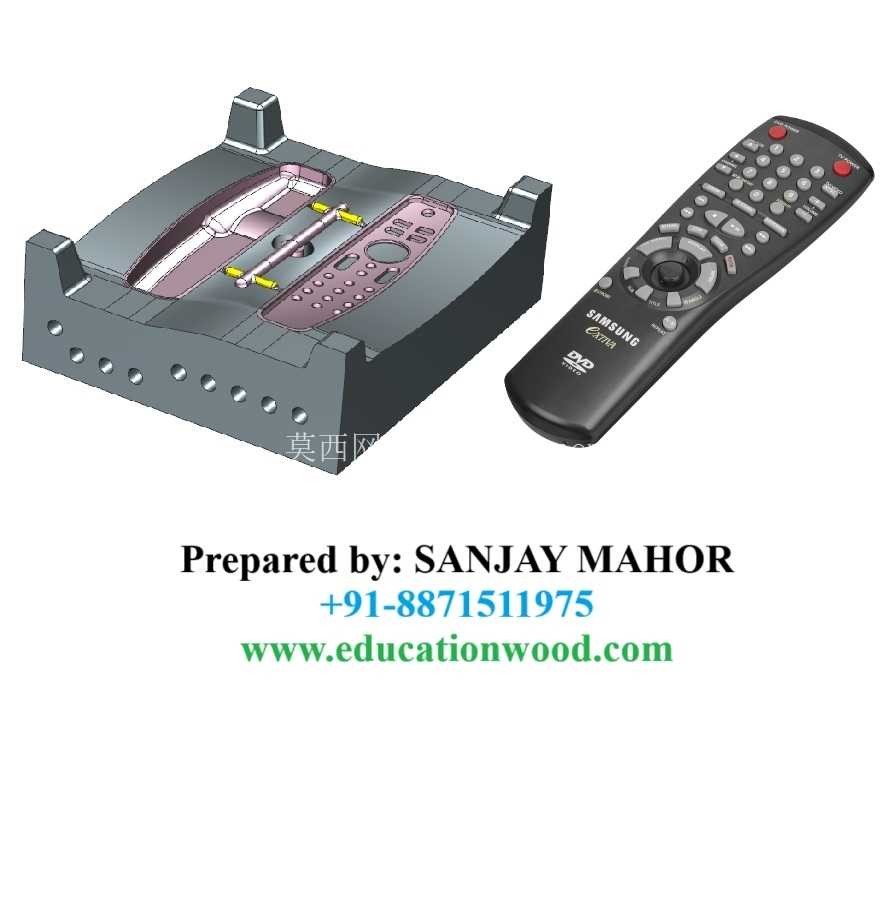

模具的成型部分，型腔和型芯分别采用预硬钢材质加工，对应遥控器外壳的按键孔位、电池仓卡扣、侧边防滑纹理等细节特征，都在型芯型腔上直接做整体加工，避免镶件拼接带来的接痕影响外观质量。针对遥控器外壳壁厚不均的问题，在按键区域壁厚较薄的位置，模具上单独设置了局部排气镶件，填充时可以快速排出型腔内的空气，避免出现缺胶、烧焦、气泡等成型缺陷；而在电池仓等壁厚稍厚的区域，冷却水路做了随形排布，拉近水路与型腔壁的距离，控制整个制件的冷却速率一致，减少制件翘曲变形的概率，保证成型后外壳的平面度满足后续装配要求。

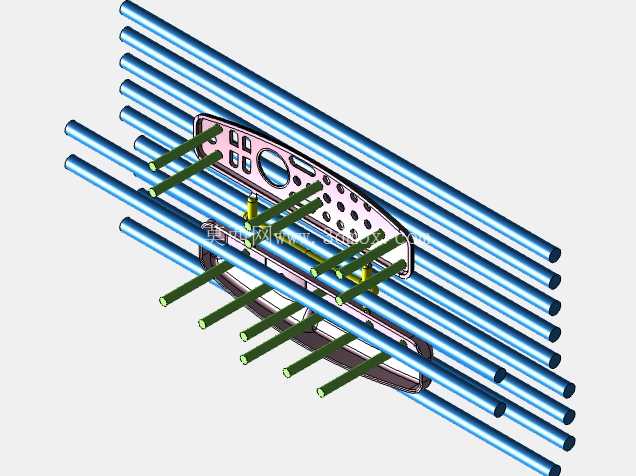

顶出结构采用顶针与顶块组合的方式，在遥控器外壳的内部筋位、卡扣位置设置扁顶针，在产品边缘非外观区域设置圆顶针，顶出力分布均匀，避免顶出时制件出现发白、顶穿等问题。模具的导柱导套设置在四个角位，采用标准模架配套的精密导向件，合模时保证型腔型芯的对位精度，控制飞边的产生。考虑到遥控器外壳的生产批量较大，模具的滑动摩擦位置都做了氮化处理，提高耐磨性能，延长模具的使用寿命，减少生产过程中的维护频次。

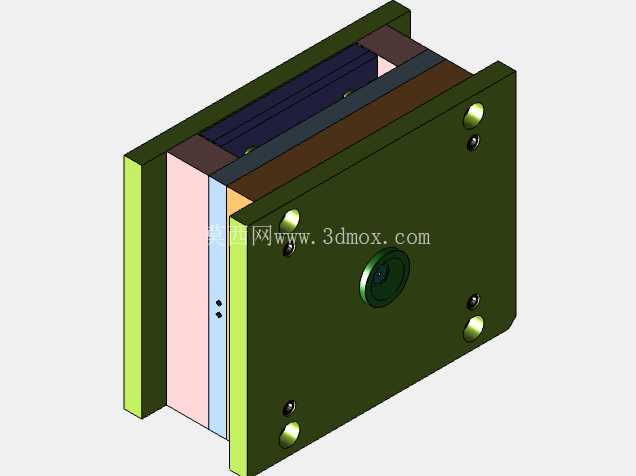

从安装边界来看，这套模具适配市面上常用的200吨级卧式注塑机，模架长宽尺寸控制在350*400mm区间，模具总厚度在320mm左右，浇口套的球面半径、定位圈尺寸都匹配对应注塑机的炮嘴和定位孔尺寸，吊环孔设置在模具重心位置，方便上机安装时的吊装作业。冷却水路的接口统一设置在模具天侧和操作侧对面，采用标准快插接头规格，适配车间常规的冷却水连接管路，不需要额外做转接头适配。

实际生产过程中，这套模具成型的遥控器外壳，材料通常选用ABS或者HIPS塑料，这两种材料流动性较好，成型后表面质感佳，同时具备足够的韧性，满足手持产品的使用强度要求。模具上还预留了改模空间，如果后续遥控器外观做小幅度调整，只需要更换局部的型腔型芯镶件即可，不需要重做整套模架，能够降低产品迭代的模具成本。在试模阶段，需要重点调整注射压力、保压时间、冷却时长等参数，保证按键孔位的成型完整性，同时控制制件的收缩率在合理范围内，确保后续装配时电路板、按键、电池盖等部件可以顺利组装，不会出现卡扣过松或过紧、装配间隙不均等问题。
