家用储物盒热流道注塑成型模具结构

　　这套模具针对家用敞口带盖储物盒的量产需求开发，采用热流道进胶方案，核心目标是解决传统冷流道生产中料把浪费、进胶痕迹明显、成型周期偏长的实际问题，适配日常家用塑料制品的批量注塑生产场景，匹配多数卧式注塑机的安装接口，可直接完成上下模装夹定位后投入量产。从实际生产场景来看，家用储物盒属于大众日用塑料制品，市场需求批量大，对单件生产成本、外观表面质量、成型尺寸稳定性都有明确要求，传统冷流道模具生产该类盒型产品时，不仅会产生无法直接回用的流道凝料，还容易在盒体侧壁或底面留下明显进胶痕，增加后续修边打磨的人工成本，同时冷流道的冷却等待环节会拉长单模成型周期，降低单位时间产能，热流道方案的选用正是针对这些生产痛点做的定向优化。

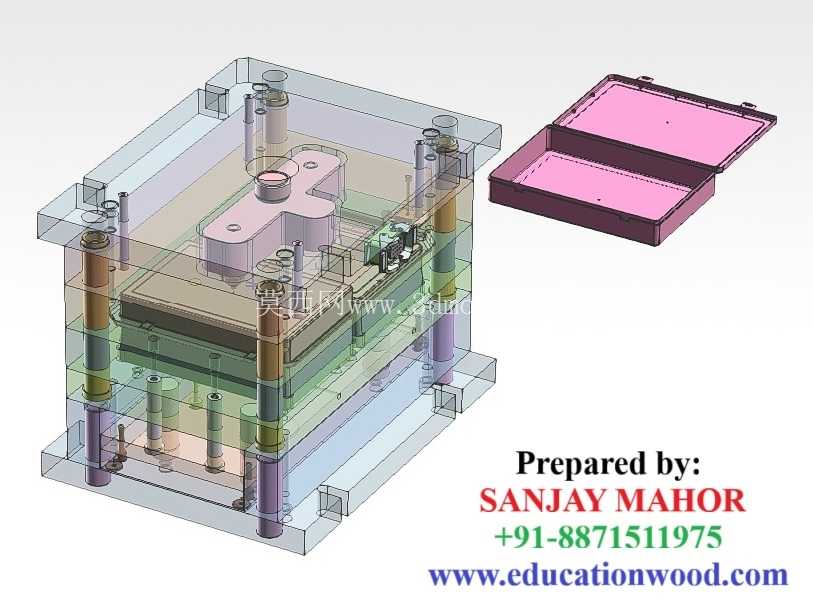

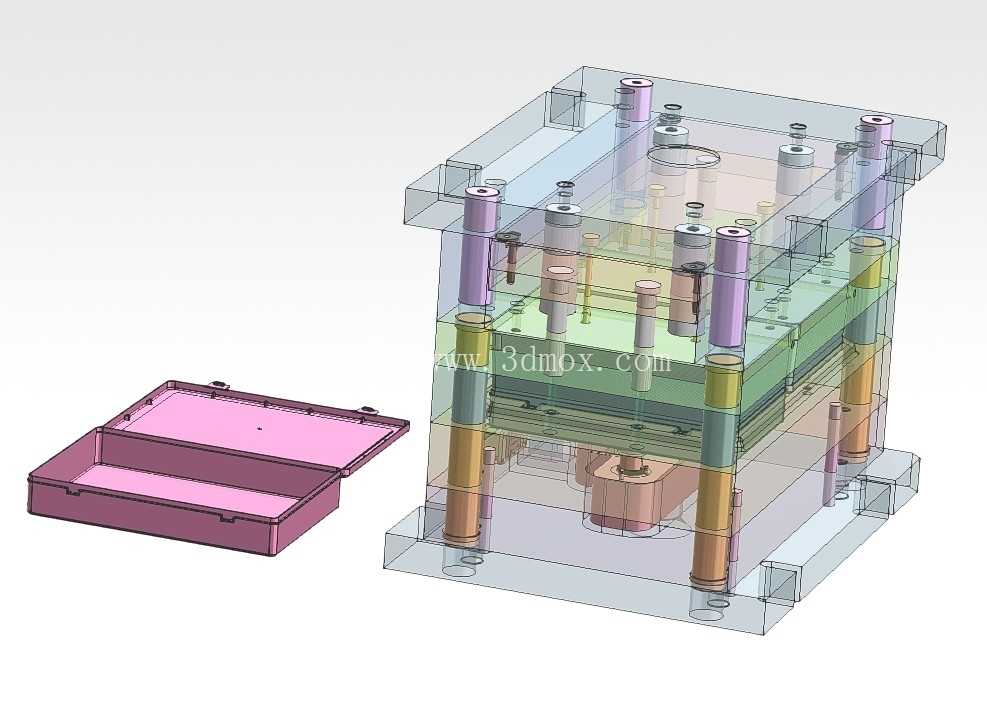

　　模具整体采用两板模基础结构搭配热流道系统，进胶点设置在盒体内部非外观面位置，熔融塑料通过热流道板直接注入型腔，全程保持流道内塑料的熔融状态，开模时无需额外取出流道凝料，既减少了原料损耗，也缩短了开模行程与取件时间，单模成型周期可缩短15%左右，适配大批量连续生产的节拍要求。从产品功能匹配角度看，储物盒的核心功能是实现家用零散物品的分类收纳，盒体与盒盖需要实现顺畅扣合，配合间隙控制在0.1-0.2mm区间，既不会出现扣合过松导致盒盖意外脱落，也不会因为过紧造成开合费力，这就要求模具的型腔与型芯加工精度控制在IT7级以内，分型面贴合间隙小于0.02mm，避免成型过程中出现飞边毛刺，减少后续去毛刺的工序。

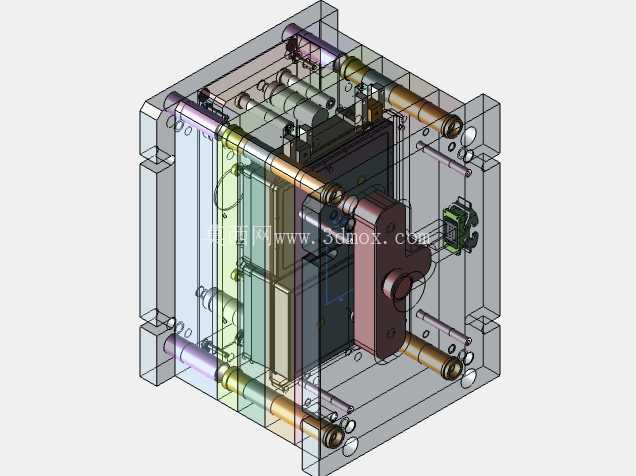

　　模具的导向系统采用四组精密导柱导套配合，导柱设置在动模侧，导套嵌入定模模板，合模时导柱先进入导套完成初定位，避免型芯与型腔发生错位磕碰，同时在分型面周边设置了零度定位块，进一步抵消注塑过程中塑料填充产生的侧向胀型力，保证盒体侧壁厚度均匀，不会出现单边偏厚导致的成型收缩不均、产品翘曲变形问题。冷却系统的设计直接影响成型效率与产品变形量，这套模具在型芯侧采用随形水路设计，顺着盒体的内腔轮廓布置冷却水道，水道距离型腔壁的距离保持在15-20mm，保证冷却均匀，避免盒体因为冷却速率不一致出现翘曲；定模侧对应盒盖的成型区域也布置了环形冷却水路，保证盒盖的平面度，避免出现凹陷变形影响扣合精度。顶出系统采用顶针+顶块的组合顶出方式，在盒体的边缘加强筋位置设置扁顶针，在盒体内部平面位置设置圆形顶针，顶针排布避开产品外观面，顶出行程控制在80mm，保证产品可以完全脱离型芯，同时顶出受力均匀，不会出现顶白、顶穿的缺陷；针对盒盖的成型部分，采用推板顶出结构，顶出力均匀分布在盒盖的整个边缘，避免盒盖因为局部受力出现变形。从安装边界来看，模具的长宽尺寸适配200T-250T卧式注塑机的哥林柱间距，定位圈直径采用标准100mm规格，浇口套球面半径匹配注塑机喷嘴SR15的标准尺寸，模具总厚度符合对应机型的最小模厚要求，顶棍孔位置采用标准排布，无需额外改装即可直接装夹上机。

　　模具的排气系统开设在分型面的熔体填充末端，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现烧焦、缺胶的缺陷，也不会因为排气槽过深产生飞边。针对储物盒的边角过渡位置，模具的型腔对应位置全部做了R1.5-R2mm的圆角过渡，既避免了应力集中导致的产品开裂问题，也能改善塑料熔体的填充流动性，减少填充阻力，保证薄壁位置可以完整填充。日常生产维护中，热流道系统配备了独立的温控箱，可对每个热嘴的温度进行单独调控，针对不同牌号的聚丙烯、聚乙烯等常用家用塑料原料，可灵活调整温度参数，保证熔体流动性稳定，减少拉丝、流涎等常见热流道故障；模具的滑动部件比如导柱、顶针、滑块位置都设置了润滑油槽，日常生产中定期加注耐高温润滑脂，可减少部件磨损，延长模具使用寿命，连续生产状态下可保证30万模次以上的使用寿命，满足日用塑料制品的大批量生产需求。这套结构设计也可作为同类敞口盒类注塑产品的模具设计参考，针对不同尺寸的收纳盒产品，只需调整型腔型芯尺寸、对应调整水路与顶针排布，即可快速完成适配设计，缩短同类产品的模具开发周期。
