双塑件共用型塑料注射成型模具结构

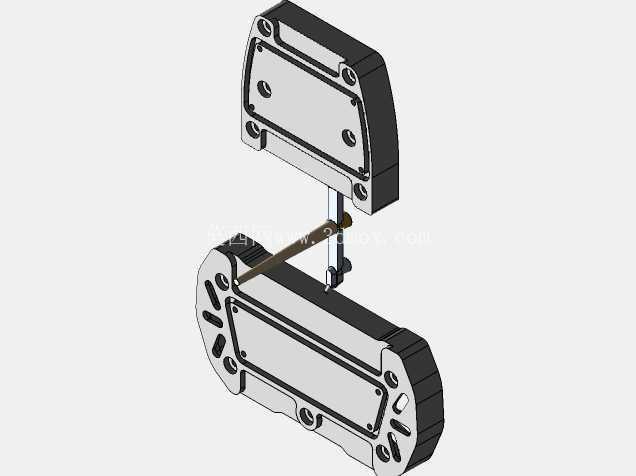

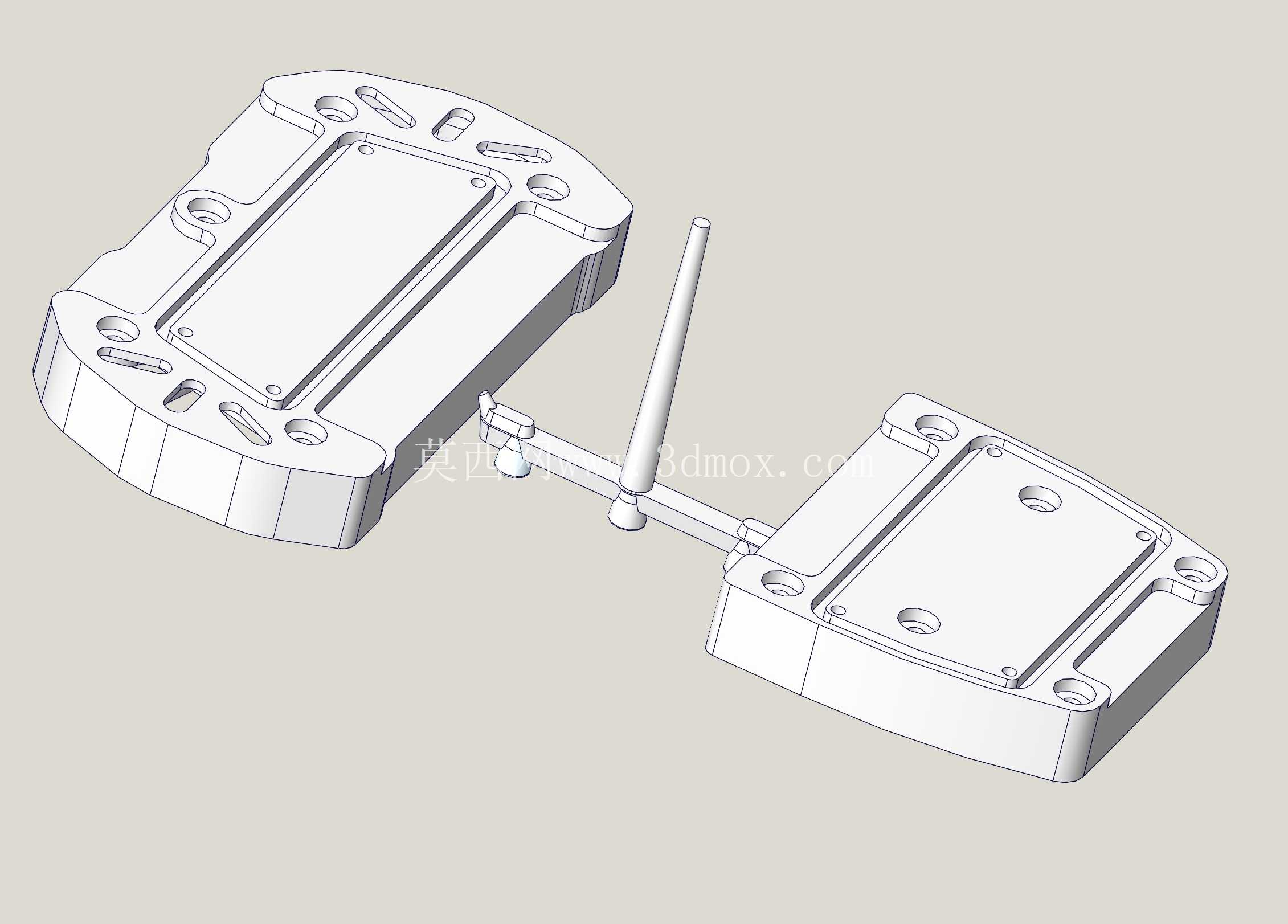

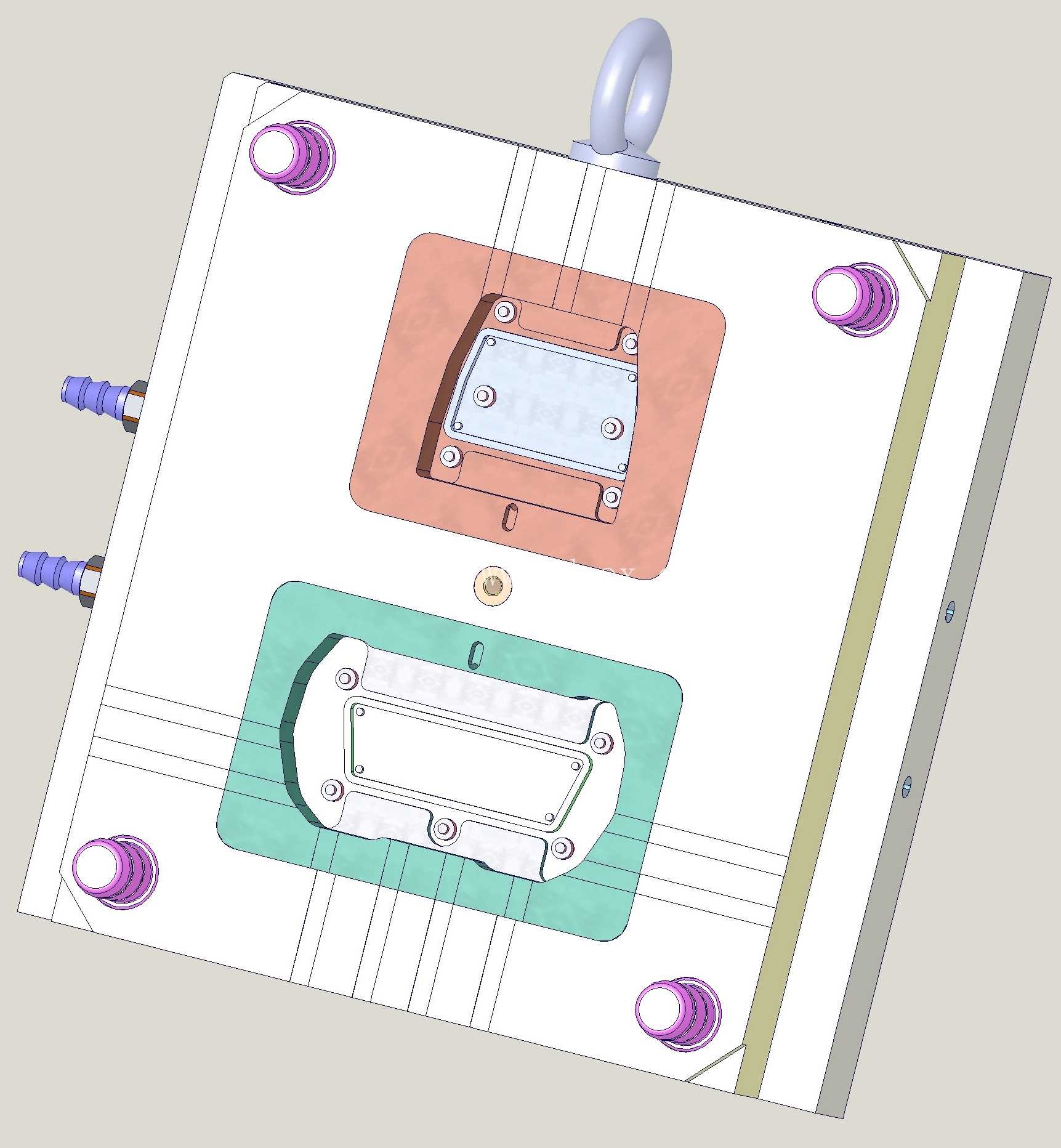

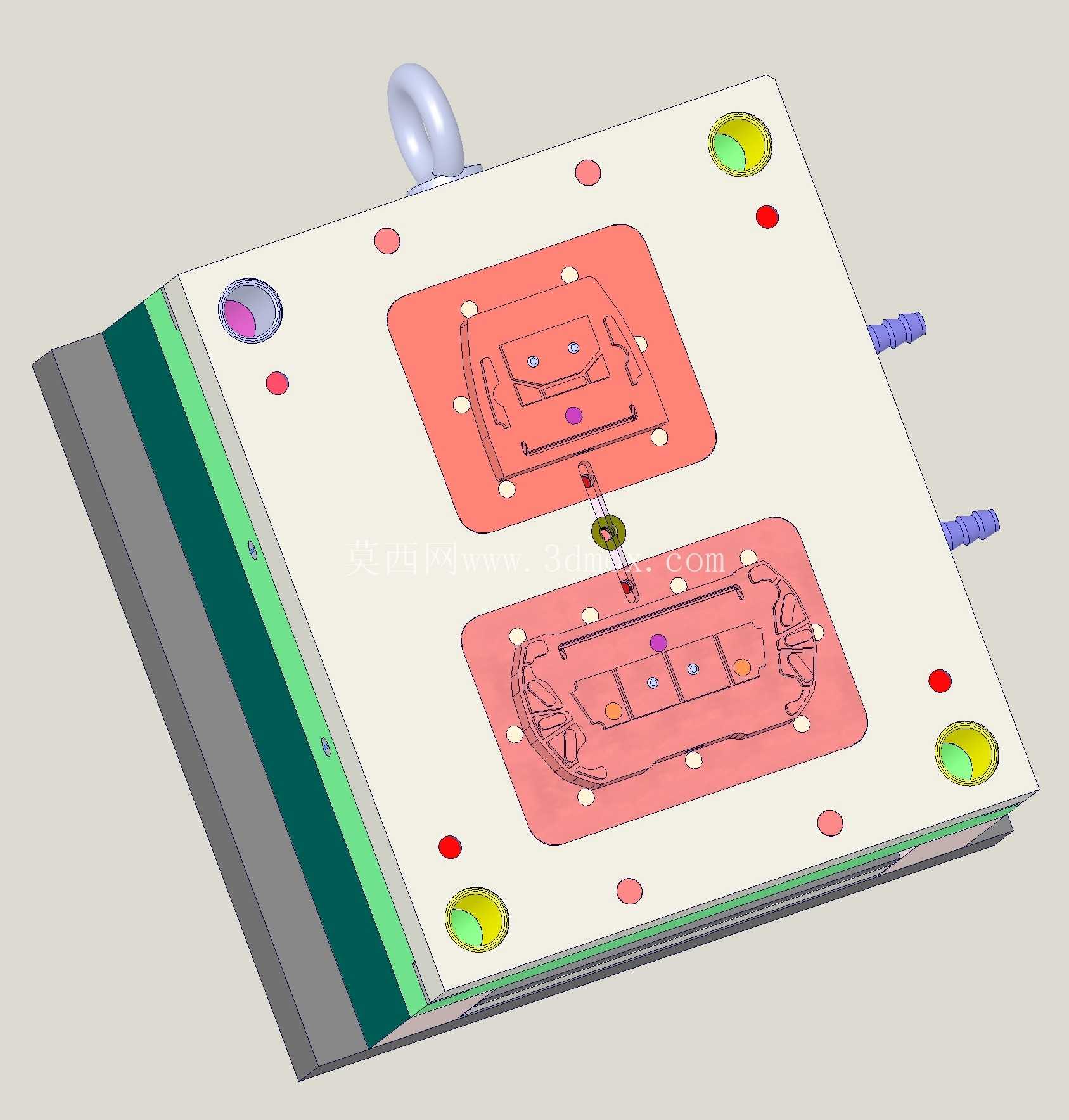

　　这套注射成型结构针对两类小型塑料零部件的批量生产需求开发，在单套模架内集成两个独立成型腔，可在单次注射循环中同步完成两种不同塑件的成型作业，有效减少设备换模频次，压缩小批量多品类塑件的生产准备周期，适配消费电子配件、小型家电结构件、日用塑料杂件等领域的中小批量生产场景，尤其适合两类塑件存在装配关联、需同步排产的配套生产需求，避免分开开模带来的成型周期差、配色偏差等配套问题。从模架布局来看，两个型腔分别设置在模架中心区域的上下排布位置，各自匹配独立的浇注流道与冷却回路，不同型腔之间预留足够的结构间距，避免注射过程中不同型腔的料流互相干扰，也为后续的顶出机构、冷却管路布置留出充足安装空间。模架四角设置标准模脚与导柱导套定位结构，导套采用带储油槽的自润滑结构，合模时可自动校正动定模位置，长期反复开合模也能保证型腔对位精度，减少飞边、错位等成型缺陷。浇注系统采用侧浇口进料形式，流道截面做梯形优化设计，料流在流道内的压力损失控制在合理区间，同时浇口位置选在塑件非外观面的边缘区域，成型后浇口残留痕迹小，后续去除浇口的工序工作量少，不会在塑件外观面留下明显加工痕迹。

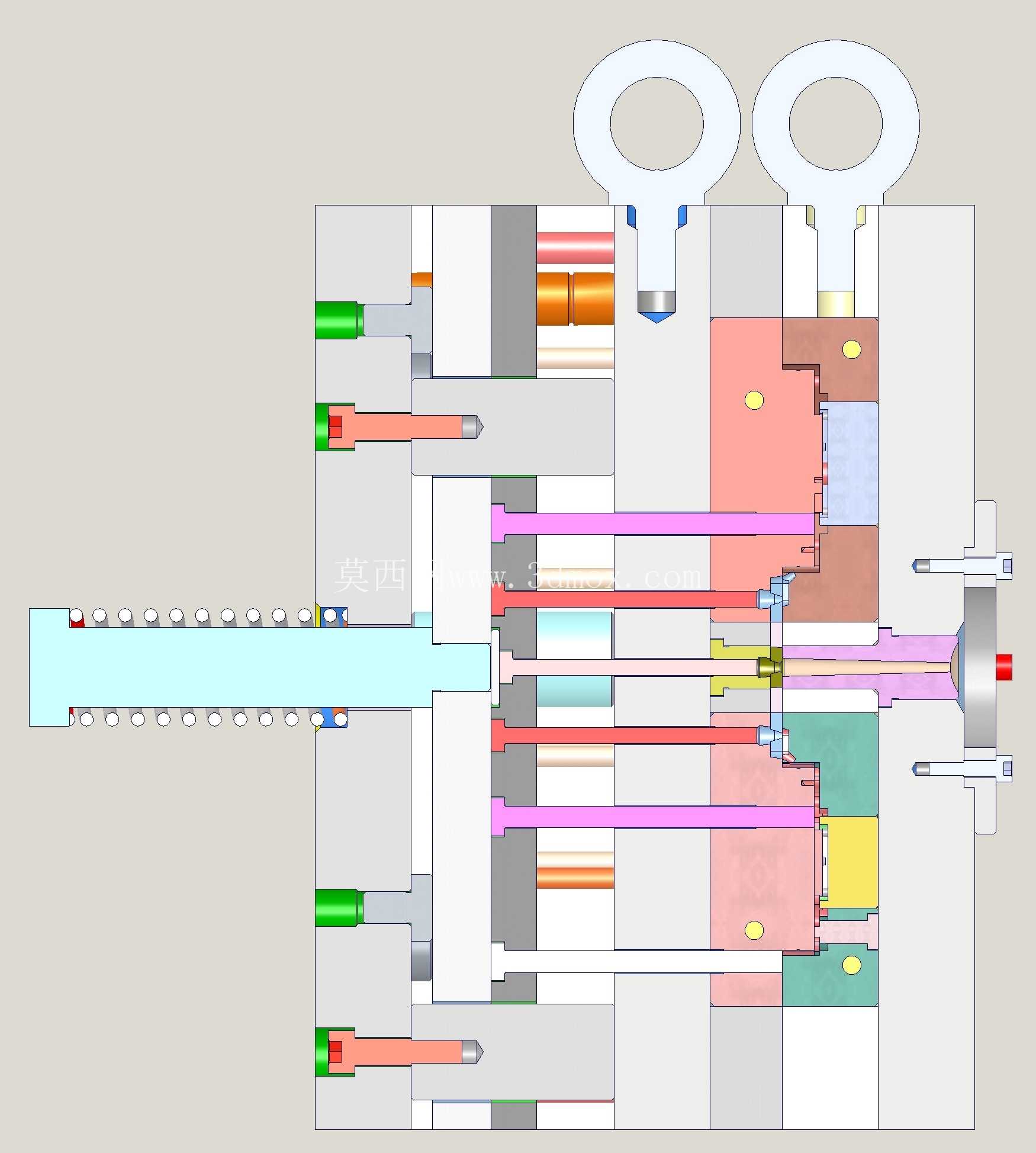

　　冷却回路围绕两个型腔分别独立布置，进水口与出水口设置在模架侧端，采用快插式水嘴连接，可根据两种塑件的不同壁厚、成型冷却需求单独调整冷却水流量，保证两个型腔的塑件冷却速率匹配，同步达到开模顶出的温度要求，避免单个型腔塑件冷却不足导致顶出变形、或者冷却过度延长成型周期的问题。顶出机构采用顶针与顶板结合的组合形式，针对每个塑件的结构特点布置顶针位置，在塑件的加强筋、安装柱等结构刚性较好的区域设置顶针，避免顶出力作用在薄壁区域导致塑件顶白、变形，同时顶针的排布避开塑件的外观面与配合安装面，保证成型后塑件的表面质量满足装配要求。

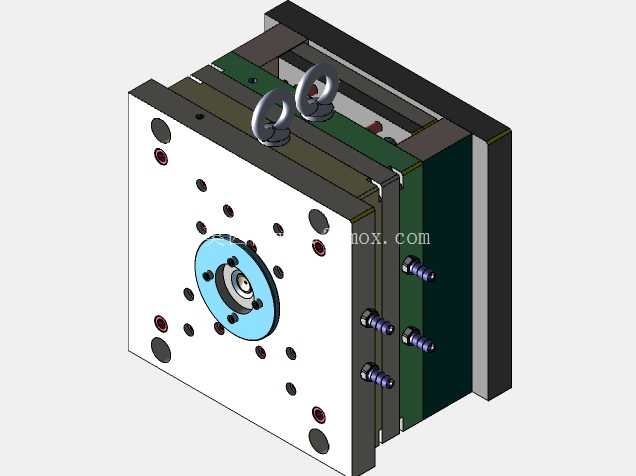

　　模架顶部设置吊环安装孔，可适配标准吊环螺栓，方便模具在注塑机上的吊装、转运与安装调试，侧端预留的行程开关安装位可直接对接注塑机的安全保护信号，合模到位后才会触发射出动作，避免设备误动作损坏模具结构。两个型腔的成型面分别根据对应塑件的结构特征做了分型面优化，分型面沿塑件的最大轮廓线设置，合模时的贴合面做了0.02mm以内的平面度研磨处理，减少合模间隙导致的飞边问题，型腔表面根据塑件的外观需求做了对应的抛光处理，成型后塑件表面无需额外打磨即可达到装配要求。

　　在安装边界上，这套模架的外形尺寸适配120吨到160吨锁模力的卧式注塑机，模架的安装孔位、定位圈尺寸、浇口套半径均符合行业通用安装标准，无需额外做安装转接板即可直接上机安装，模具的开模行程、顶出行程均匹配对应吨位注塑机的参数范围，上机后仅需调整对应的注射压力、保压时间、冷却时间等工艺参数即可投入生产。针对成型过程中可能出现的困气问题，在每个型腔的料流末端、加强筋交汇位置都设置了深度0.02mm的排气槽，可将型腔内的空气在注射过程中顺利排出，避免塑件出现烧焦、缺胶、气泡等成型缺陷。模具的易损部件如顶针、导套、浇口套均采用标准件设计，后续生产过程中出现磨损可直接更换同规格标准件，无需重新加工定制，降低模具的维护成本与停机维护时间。
