Eckold型R-DF冲头上部安装工具架

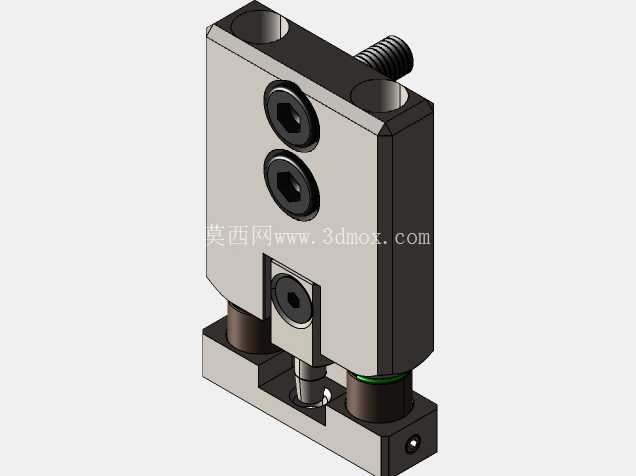

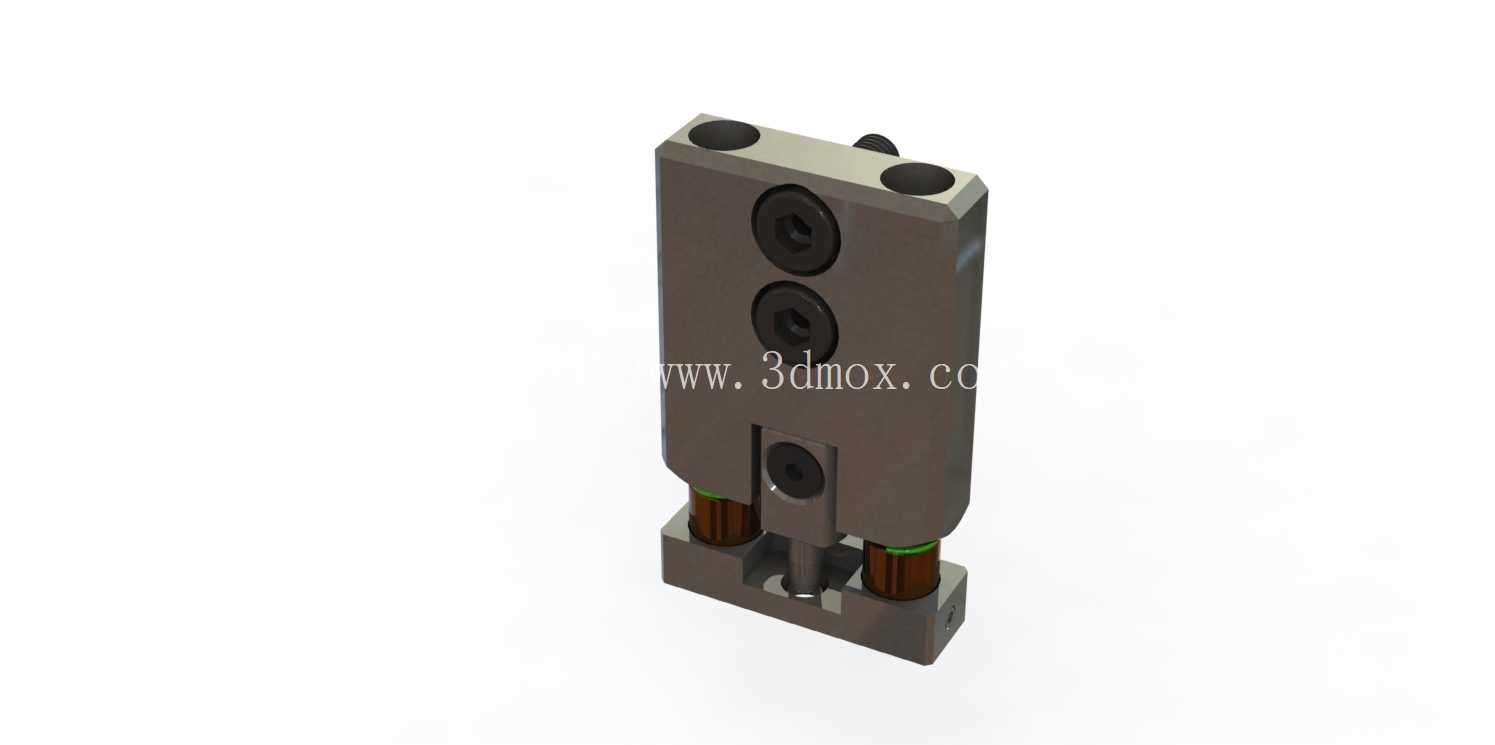

　　在钣金冲压、无铆钉铆接以及五金件冲裁加工的产线场景里，冲头的固定与导向精度直接决定了加工件的成型质量，尤其是采用Eckold系列R-DF冲头的工位，常规的通用夹具很难匹配冲头的安装基准，很容易出现冲头偏摆、回程卡滞、铆接位置偏移的问题，这款上部安装的工具架就是专门针对这类冲头的安装需求设计的配套工装。从实际使用场景来看，这类工具架主要安装在冲压设备的上滑块工位，随滑块做上下往复运动，既要承担冲头工作时的反向冲裁力，还要保证冲头每次下行的位置重复精度，避免长期运行后出现安装松动导致的加工不良。从结构设计逻辑来看，这款工具架采用分体式叠层安装结构，主体安装座采用矩形块状构型，上部设置三个沉头安装孔，用于将整个架体固定在设备滑块的安装面上，沉孔设计可以让紧固螺栓完全沉入座体内部，不会突出安装面影响架体与滑块的贴合精度，保证安装基准面的平面度要求。座体正面设置三个同轴的内六角锁紧孔，对应内部的冲头夹持通道，锁紧螺栓从正面旋入后可以直接顶紧插入通道内的冲头柄部，三点式锁紧布局可以避免冲头在受侧向力时出现转动，相比单螺栓锁紧的结构，抗扭能力提升明显，尤其适合带侧向分力的铆接、冲裁工位。

　　架体下部设置两个对称的导向柱安装位，配套的铜质导向衬套压装在座体对应的安装孔内，导向柱与下模座的导向孔配合，在架体上下运动时提供精准的导向约束，避免冲头下行时出现偏载，衬套采用铜基材质自带润滑属性，长期往复运行也不会出现导向面拉伤的问题，减少日常维护的频次。从安装边界尺寸来看，这款工具架的整体宽度控制在窄型布局范围内，可以适配多工位级进模的相邻工位安装需求，不会和周边的其他工位工装产生干涉，座体的厚度方向预留了足够的强度余量，在承受最大12吨冲裁力的工况下，座体的变形量可以控制在0.02mm以内，满足精密冲压的刚度要求。冲头的安装通道直径匹配R-DF系列冲头的标准柄径，安装时不需要额外加装轴套，直接将冲头柄部插入通道后锁紧正面的三个螺栓即可完成固定，换型时只需要松开螺栓就能快速更换冲头，相比传统的压板式固定结构，换型时间可以缩短60%以上，适合多品种小批量的柔性加工产线使用。架体的下部还预留了冲头行程让位空间，冲头的工作端可以从架体底部伸出足够的有效行程，满足不同厚度板材的冲裁、铆接深度要求，让位槽的尺寸经过匹配设计，不会对冲头的废料排出或者铆接成型过程造成干涉。

　　在实际选型适配时，需要注意核对设备滑块的安装孔位间距，这款工具架的上部安装孔采用标准孔距设计，可以直接适配多数常规开式压力机、铆接设备的上滑块安装接口，如果是非标设备，只需要对应加工过渡连接板即可完成安装，不需要对架体本身做二次加工。导向柱的伸出长度可以根据实际的合模行程做调整，保证开模状态下导向柱仍然有足够的长度留在下模导向孔内，避免合模时出现导向错位的问题。从结构强度校核的角度，这款工具架的主体材质采用合金模具钢，经过调质处理后整体硬度达到HRC32-36，既有足够的韧性承受冲击载荷，又有足够的刚度保证长期运行的精度保持性，锁紧螺栓采用12.9级高强度内六角螺栓，锁紧力矩稳定，不会因为长期的冲击振动出现松动。

　　导向衬套采用锡青铜材质，内嵌固体润滑颗粒，运行时不需要额外加注润滑油，避免油污污染加工工件，尤其适合对清洁度有要求的家电钣金、汽车零部件加工工位。在日常维护中，只需要定期检查锁紧螺栓的力矩，清理导向柱表面的金属碎屑即可，不需要复杂的拆解保养，整体维护成本很低。这类上部安装的冲头工具架，相比整体式的冲头固定座，最大的优势在于模块化设计，冲头磨损后只需要更换冲头本身，不需要更换整个架体，大幅降低了工装的备件成本，同时标准化的安装接口可以适配同系列不同规格的R-DF冲头，只需要更换内部的夹持套就能适配不同柄径的冲头，拓展性很强。在多工位连续加工场景下，多个同型号工具架可以并排安装在滑块上，实现多孔位同时冲裁或者多点同时铆接，架体之间的安装间距可以根据加工孔位的位置灵活调整，适配不同产品的加工需求。
